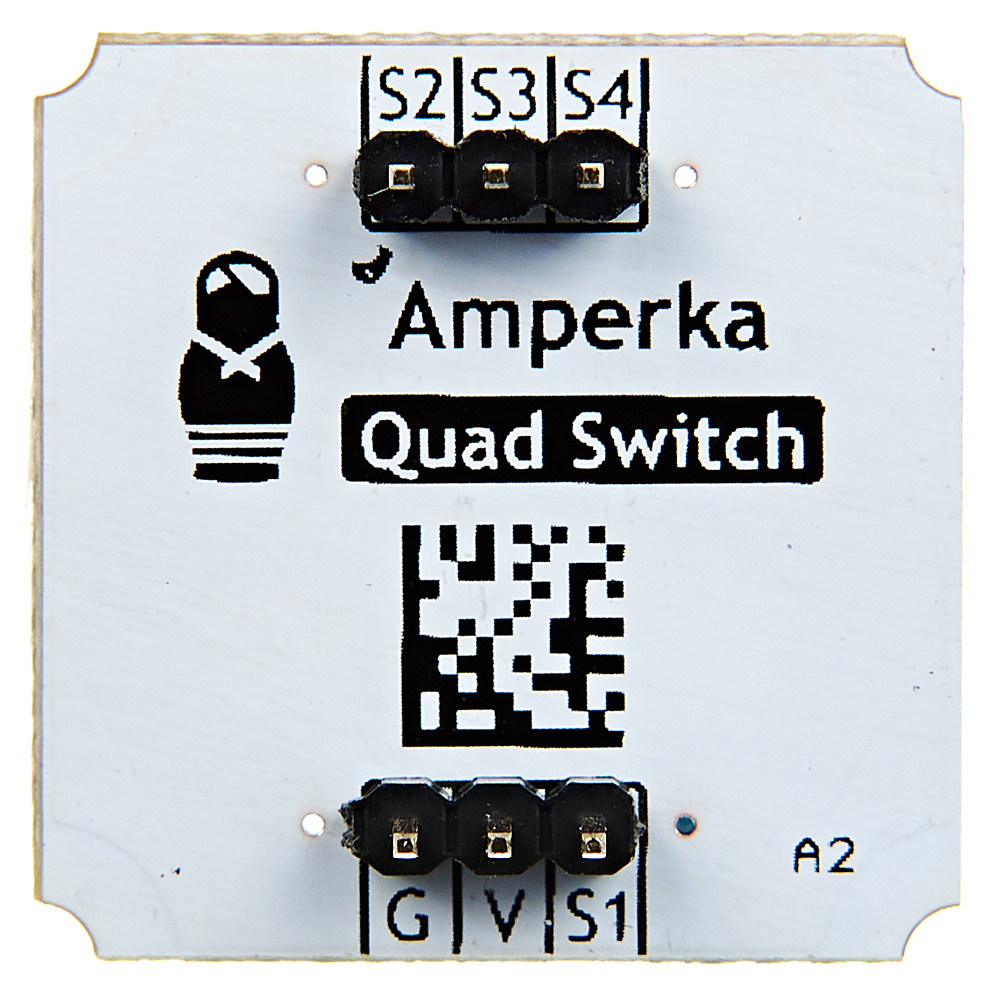

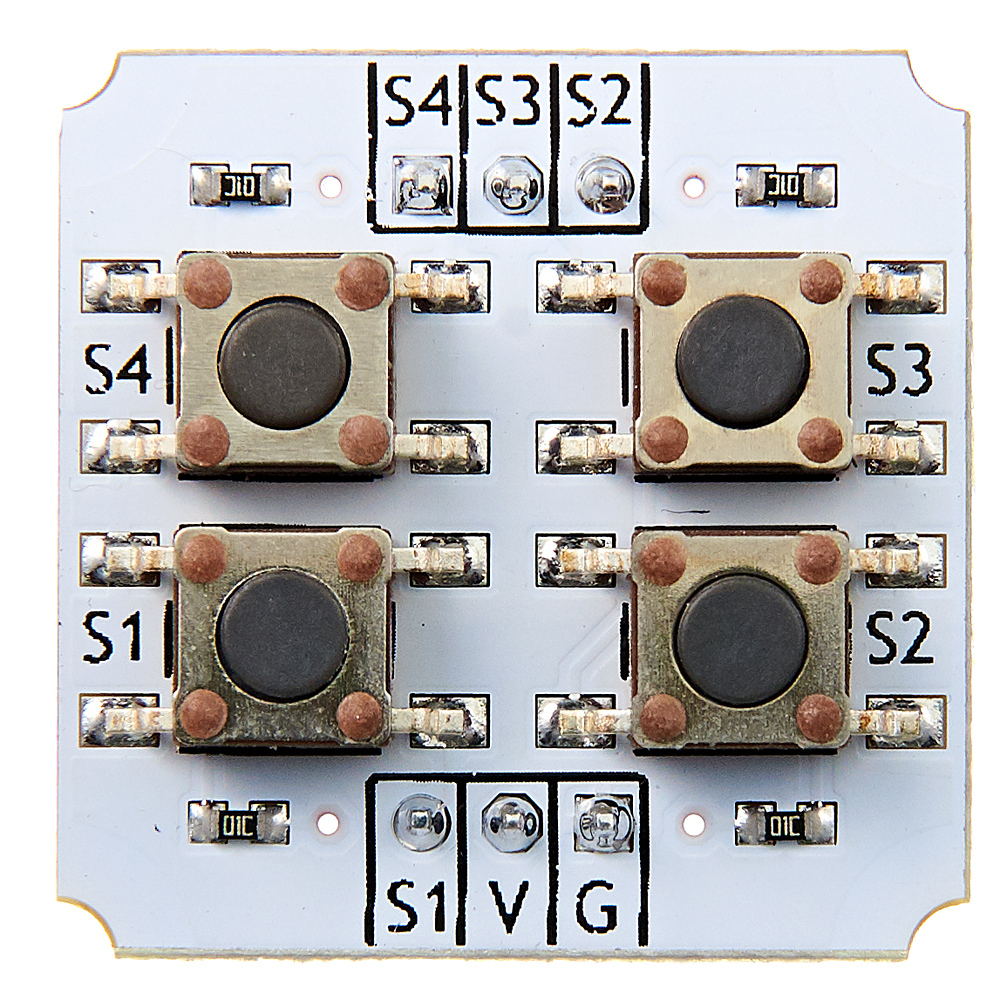

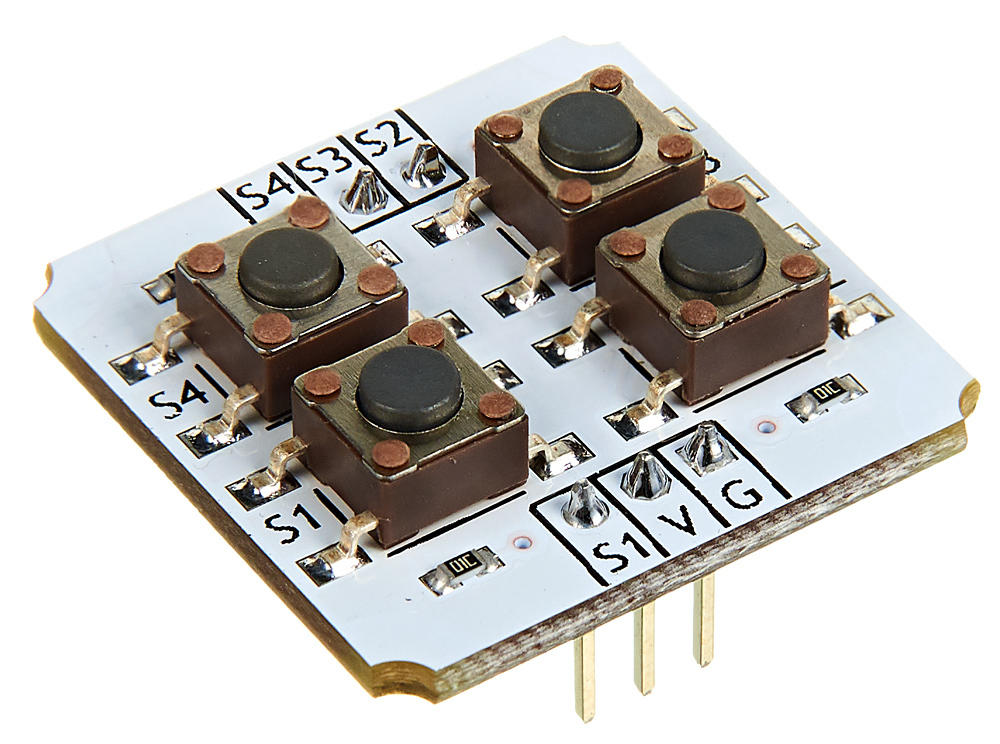

Если для вашего проекта одной кнопки слишком мало, а матричной клавиатуры — слишком много, выручит четырёхкнопочный Troyka-модуль. На одноюнитовом модуле собраны четыре тактовые кнопки. У них общее питание и отдельные сигнальные пины. Так мы вдвое уменьшили количество необходимых для подключения проводов.

Каждая кнопка — это простой цифровой датчик. Пока кнопка не нажата, датчик выдаёт логическую единицу, когда кнопка зажата — логический ноль. Все кнопки модуля работают независимо — их можно нажимать по одной или все сразу.Вам не придётся возиться с пайкой и беспокоиться о подтягивающем резисторе — модуль уже готов к работе.

Подключение

Модуль подключается к управляющей электронике с помощью трёхпроводных шлейфов. Два трёхпроводных шлейфа включены в комплект модуля. Контакт V подключите к контакту питания 3.3 — 5 В Контакт G подключите к землеКонтакты S1–S4 подключите к входам микроконтроллера

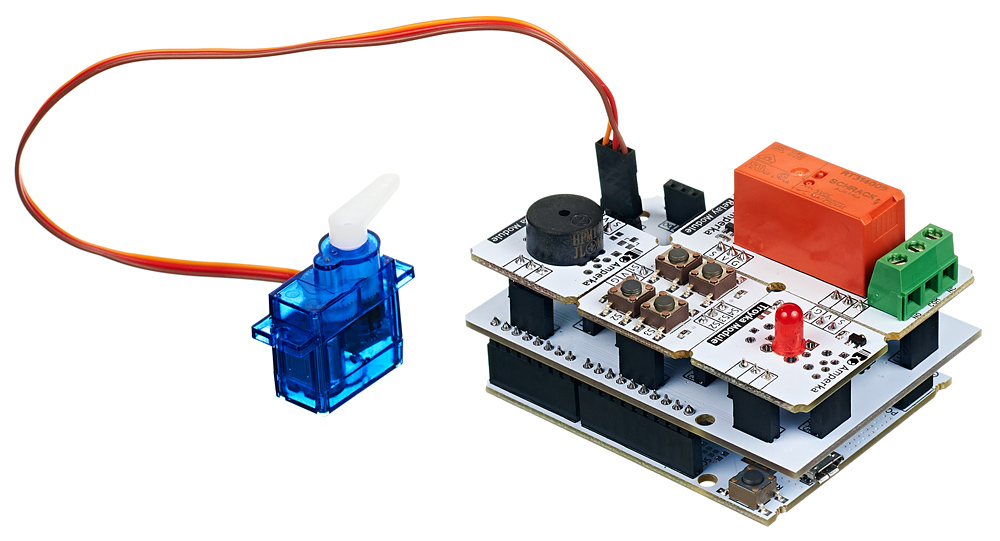

Возьмите Troyka Slot Shield и избавьтесь от проводов — два комплекта ножек надёжно фиксируют модуль на шилде. На Slot Shield можно добавить один, два или три модуля сразу.

Модуль физически совместим и с breadboard’ом.

Комплектация

1× Плата-модуль

2× Трёхпроводных шлейфа

Характеристики

Сопротивление изолятора кнопки: 100 МОм

Рабочий ток кнопки: 50 мА

Сопротивление подтягивающих резисторов: 10 кОм

Рабочее напряжение: 3,3–12 В

Габариты: 25,4×25,4 мм
