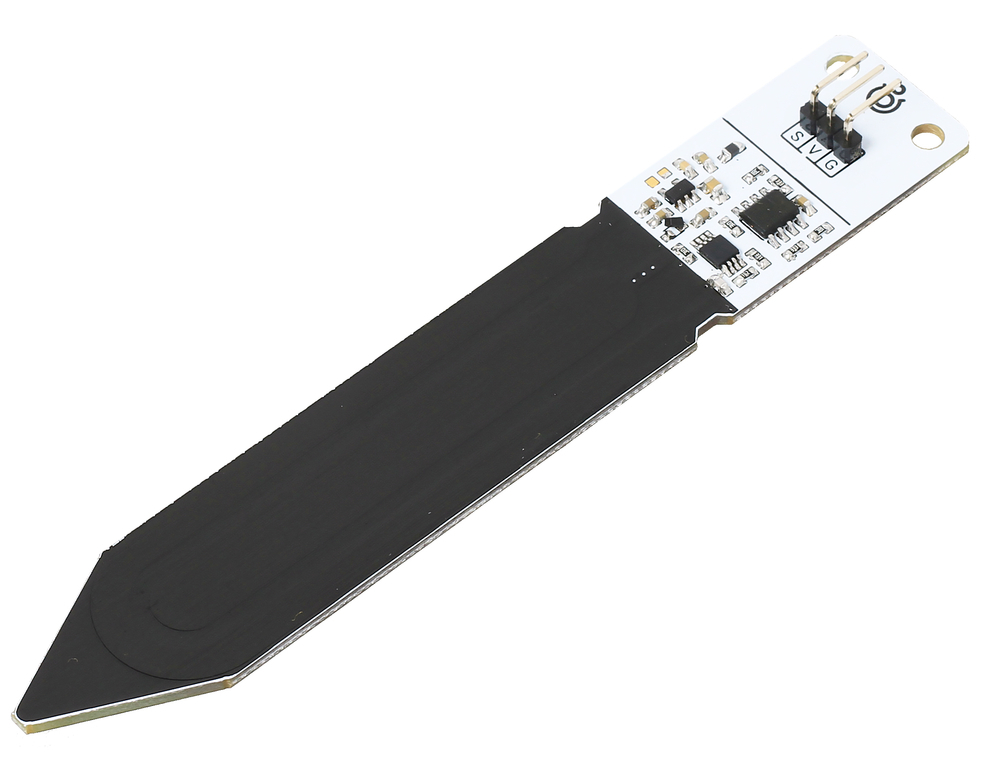

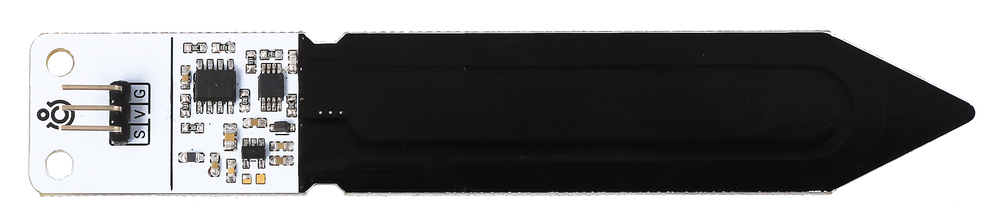

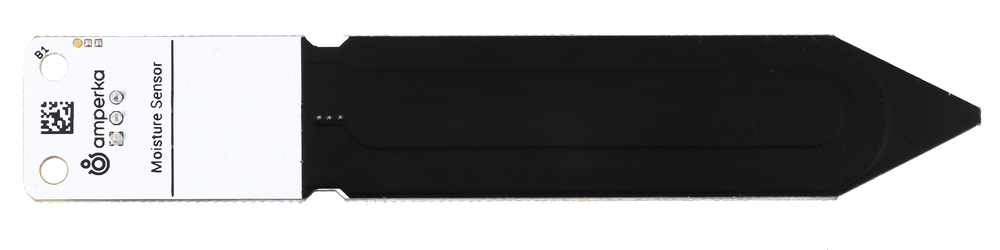

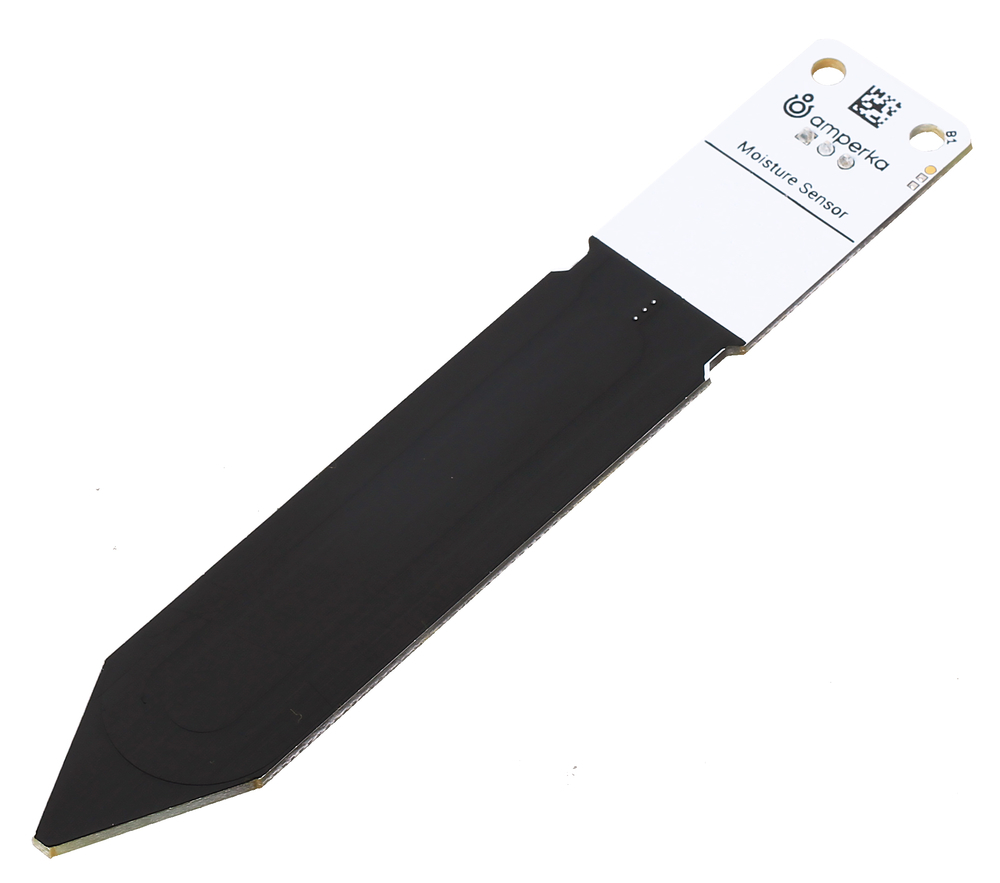

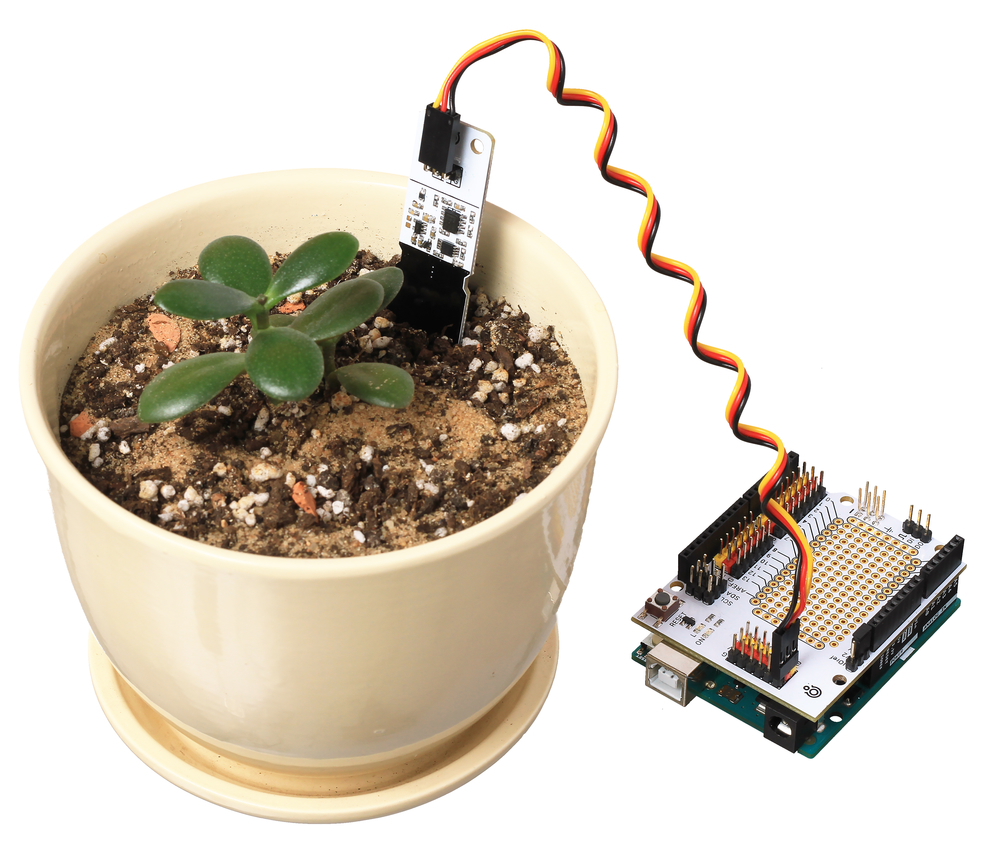

Ёмкостный сенсор влажности почвы — продвинутый датчик, который поможет контролировать влажность земли в системах автоматического полива растений. В отличие от резистивного сенсора, ёмкостный датчик влажности не подвержен электролитической коррозии — а значит, он прослужит вам долго.Чтобы приступить к измерениям, достаточно погрузить ёмкостный датчик влажности в землю на глубину до 80 мм. Сенсор подскажет, когда пора поливать ваши растения, но ещё он может выступить в роли детектора протечки воды.Принцип работыВнутри ёмкостного датчика находится RC-генератор на таймере LMC555, частота которого зависит от ёмкости между двумя электродами, играющими роль конденсатора. Изменение влажности грунта сказывается на его диэлектрических свойствах и меняет ёмкость, что приводит к повышению или понижению выходного сигнала датчика. Итоговое напряжение пропорционально степени влажности почвы.Примечательно, что измерительные электроды ёмкостного датчика защищены оболочкой и не боятся коррозии под действием тока, поэтому на практике он оказывается более долговечным, чем резистивный датчик. Стойкость к коррозии освобождает от подключения датчика через управляемый ключ, что упрощает схему системы.Сенсор питается напряжением 3,3–5 В и потребляет ток до 6 мА. Выходной сигнал датчика лежит в диапазоне от 0,5 до 3,3 В (при питании 5 В). Чтобы оценить влажность, можно выделить три интервала показаний.0–1 В: сухая почва — пора поливать;1–2 В: влажная почва — полив не требуется;2–3,3 В: датчик залит водой.ПодключениеЁмкостный датчик подключается к управляющей электронике через трёхпроводной интерфейс.S — сигнал датчика, подключаемый к аналоговому входу управляющей платы.V — питание сенсора (3,3–5 В).G — общая земля.При подключении к Arduino удобно использовать Troyka Shield, а для подключения к Raspberry Pi пригодится Troyka HAT.Комплектация1× Датчик влажности почвы (ёмкостный)1× Трёхпроводной шлейф «мама-мама»ХарактеристикиТип датчика: ёмкостныйСигнал датчика: аналоговыйНапряжение питания: 3,3–5 ВДиапазон выходного сигнала: 0,5–3,3 ВПотребляемый ток: до 6 мАГлубина погружения в почву: до 80 ммРазмеры: 118×20×8 ммРесурсыОбзор ёмкостного датчика влажности почвы:Инструкция по использованию, примеры и документацияСистема автополива растенийДетектор протечки воды
