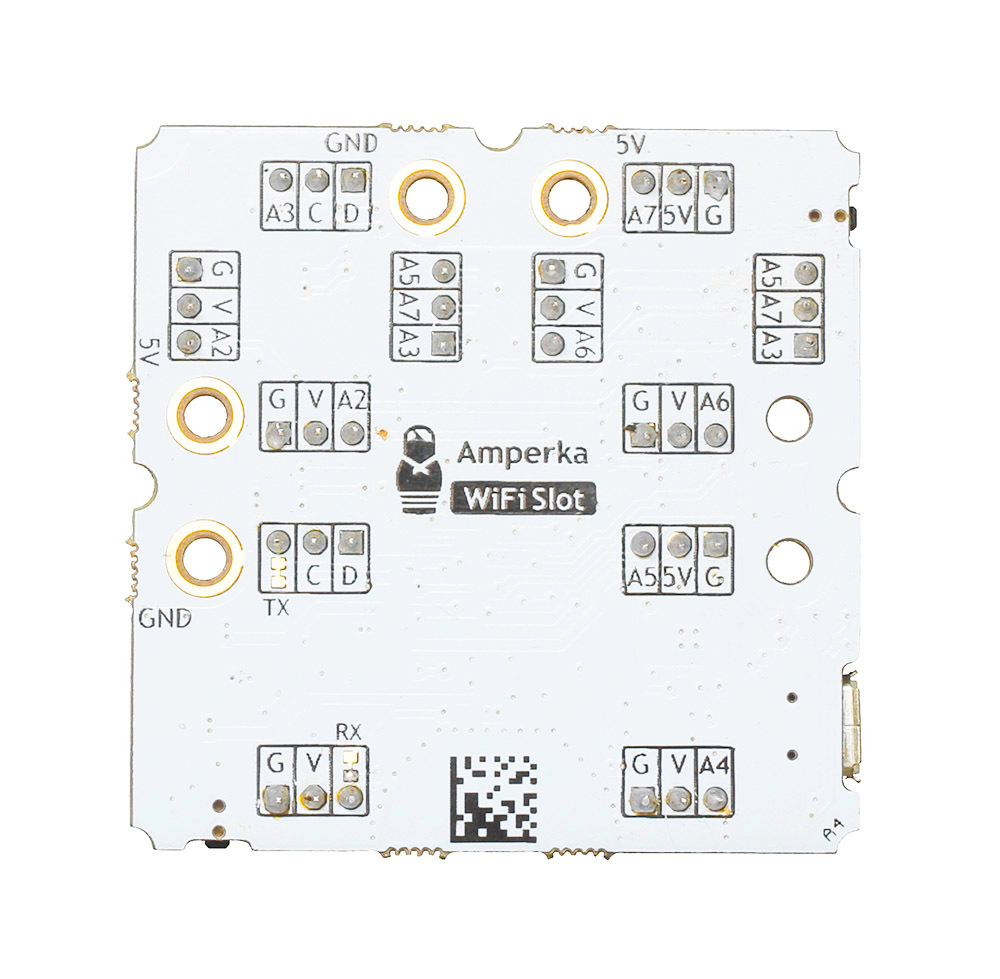

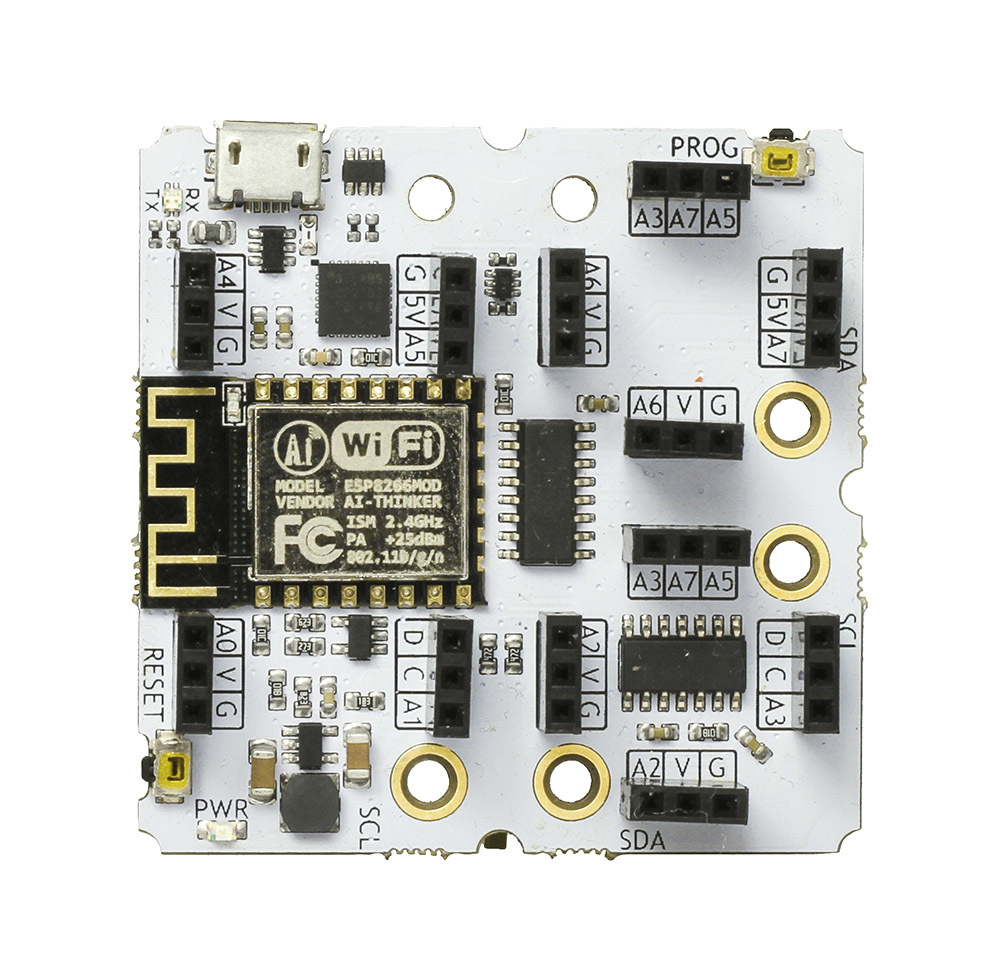

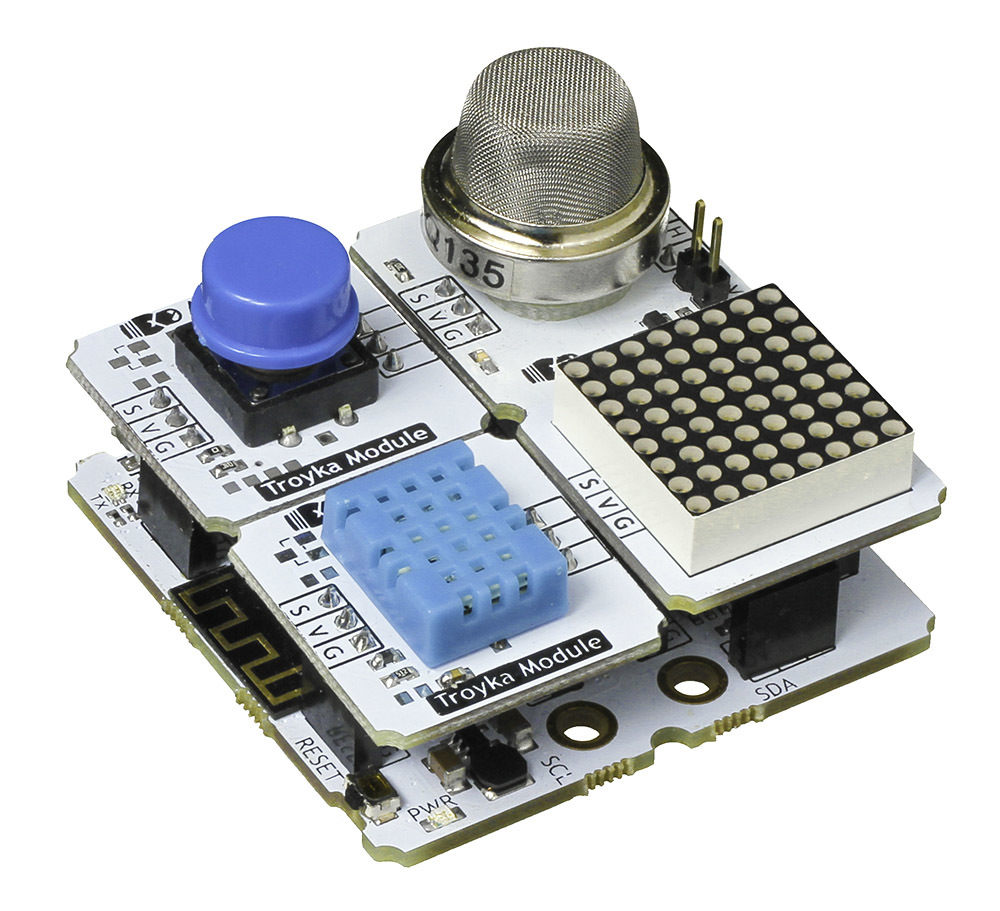

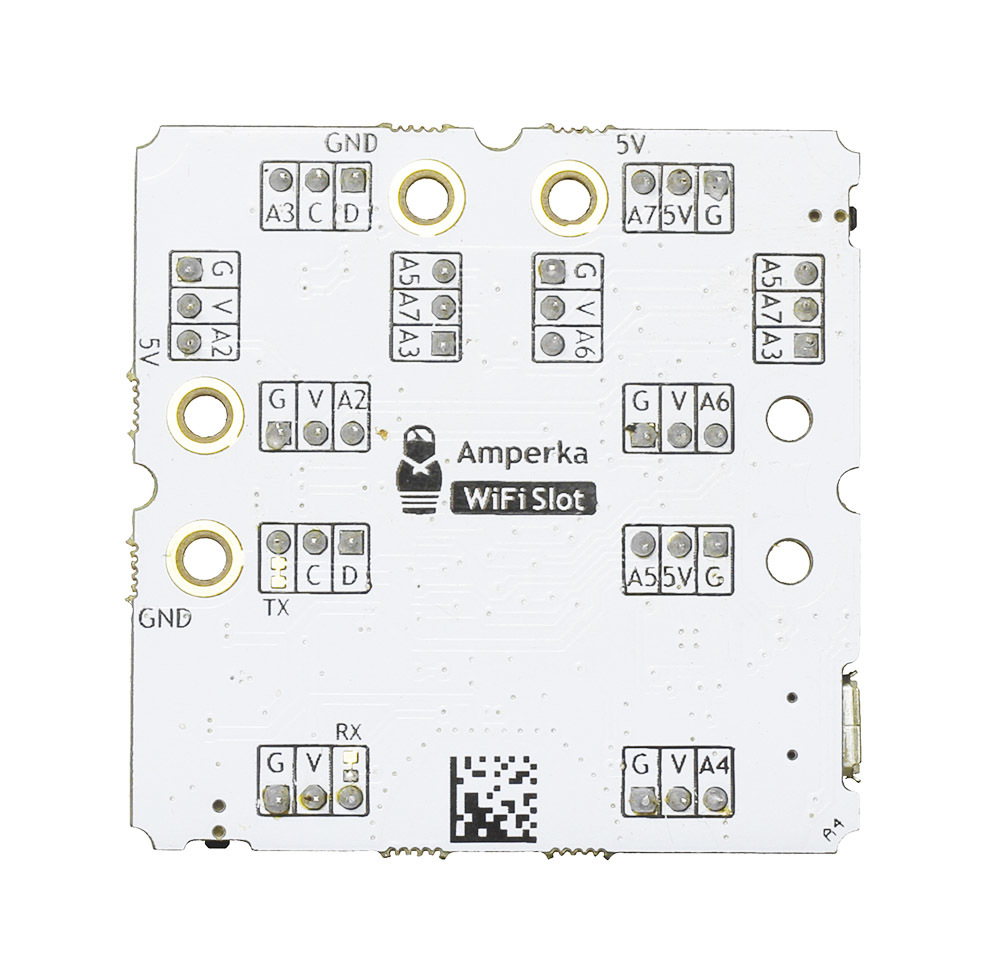

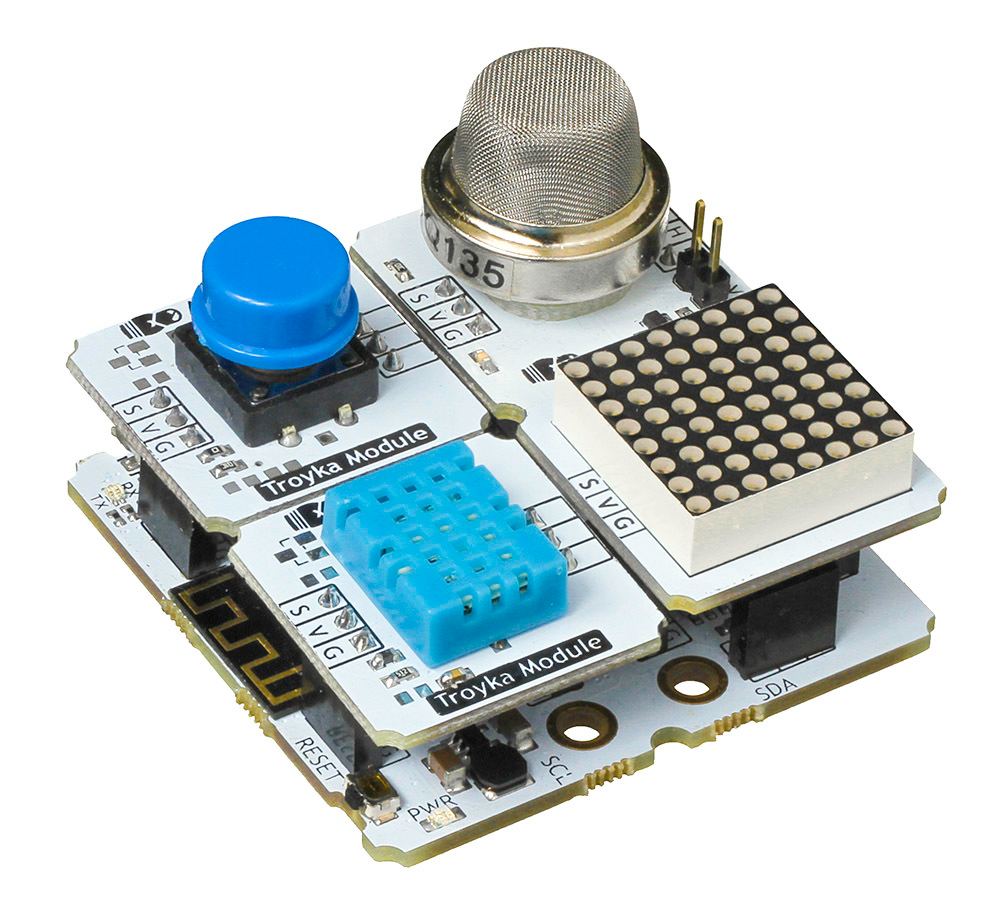

Собирайте компактные устройства с Wi-Fi на борту. Платформа Wi-Fi Slot поможет быстро и аккуратно собрать умный датчик или исполнительный механизм интернета вещей. Или диджейский пульт. Или панель управления мобильным роботом. Плата программируется на C++ и JavaScript — пишите код на том, что по душе!Особенности платыНа борту платы мы собрали всё для быстрого и комфортного старта: модуль ESP12 с чипом ESP8266EX, USB-разъём для программирования и отладки, понижающий преобразователь DC-DC с выходным током до 1 A, 10 пинов ввода-вывода с поддержкой ШИМ-сигнала и две программные кнопки.Чип ESP8266EX поддерживает только один аналоговый вход с напряжением до 1 вольта. Мы добавили на плату восьмиканальный аналоговый мультиплексор в паре с микросхемой селектора каналов АЦП, а для согласования уровней — резисторный делитель. Поэтому Wi-Fi Slot может одновременно работать с восемью аналоговыми датчиками и сигнальным напряжением до 3,3 В.Мы упростили и перепрошивку ESP-шки. Забудьте о квестах с нажатиями кнопок при каждой прошивке. Схема автоматического перевода модуля в режим программирования возьмёт его на себя.СборкаПлата позволяет подключить до четырёх Troyka-модулей без пайки, проводов и изоленты. Если и этого мало, подключите плату расширения Slot Expander. Один Wi-Fi Slot потянет больше ста таких плат.ПрограммированиеWi-Fi Slot придётся по вкусу как бородатым электронщикам, так и Web-программистам. Плата программируется на С++ через Arduino IDE и JavaScript через Espruino Web IDE. Также доступна визуальная среда разработки XOD IDE.ПроизводительностьWi-Fi Slot основан на модуле ESP-12 с чипом ESP8266EX. Чип выполнен по технологии SoC (от английского System-on-a-Chip — система на кристалле). Сердце устройства — 32-битный процессор Xtensa Tensilica L106 с частой 80 МГц с ультранизким энергопотреблением, радиочастотный трансивер с физическим уровнем Wi-Fi IEEE 802.11 b/g и блоки памяти SRAM. Мощности процессорного ядра хватает для работы сложных пользовательских приложений и цифровой обработки сигналов.Порты ввода-выводаНа плате мы предусмотрели десять портов ввода-вывода с поддержкой ШИМ. Восемь из них рассчитаны на работу с аналоговыми сенсорами.ПитаниеПитание подключается через разъём micro-USB, рассчитанный на 5 вольт. В качестве источника напряжения может быть компьютер или сетевой адаптер. Если хотите использовать более высокое напряжение, воспользуйтесь DC/DC-преобразователем от драйвера светодиодных лент. А собрать компактное устройство с автономным питанием поможет Power Cell.На борту платформы вы найдёте две линии питания:5V — линия питания 5 вольт через разъём micro-USB.V — линия питания 3,3 вольта понижающего преобразователя DC-DC.GND — общая земля.Комплектация1× Плата Wi-Fi SlotХарактеристикиМодуль: ESP-12 (ESP8266)Тактовая частота: 80 МГцОбъём Flash-памяти: 2 МББеспроводной интерфейс: Wi-Fi 802.11 b/g 2,4 ГГцРежимы работы: клиент (STA), точка доступа (AP), клиент + точка доступа (STA + AP)Порты ввода-вывода общего назначения: 10Порты с АЦП: 8Разрядность АЦП: 10 битПорты с ШИМ: 10Разрядность ШИМ: 8/10/12 бит (по умолчанию 10 бит)Аппаратный интерфейс SPI: 1Программный интерфейс I²C / TWI: 1Аппаратный интерфейс UART / Serial: 2Номинальное рабочее напряжение: 3,3 ВМаксимальный ток с шины 3.3V: 1 А (включая питание микроконтроллера)Максимальный ток с пина или на пин: 12 мАГабариты: 51×51 ммРесурсыОбзор платформы:Руководство по использованию, примеры и документацияПодробнее о платформах Troyka Slot
