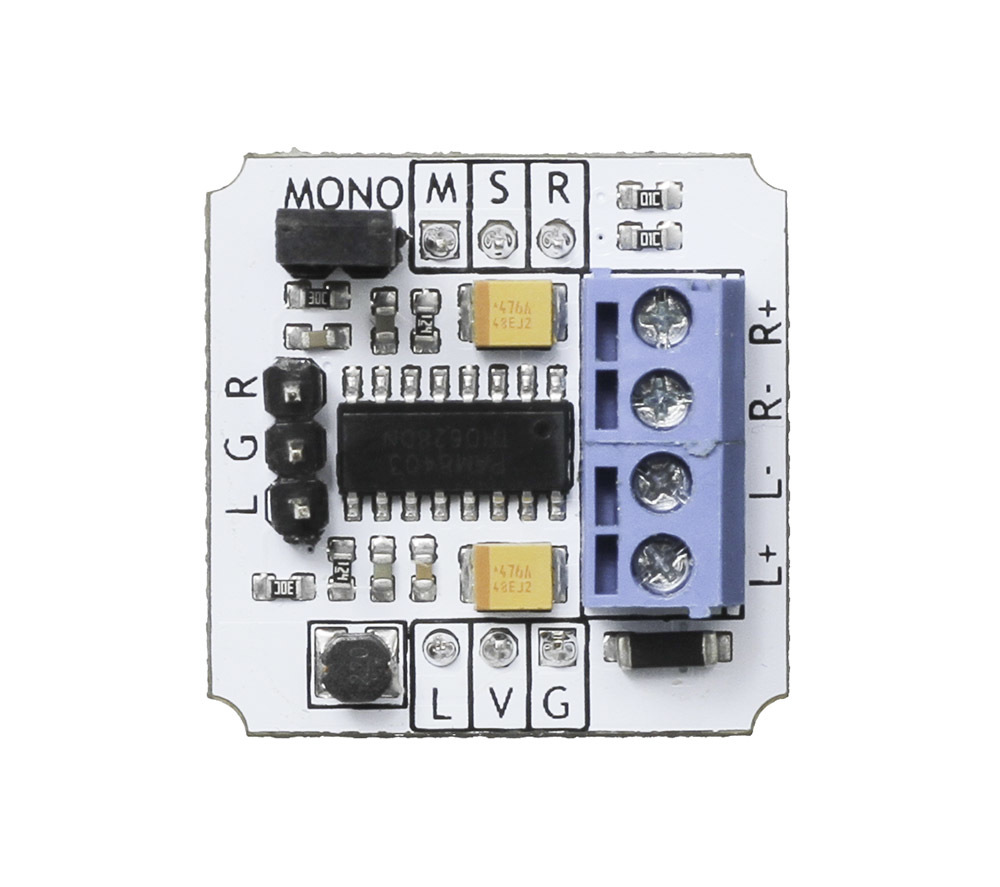

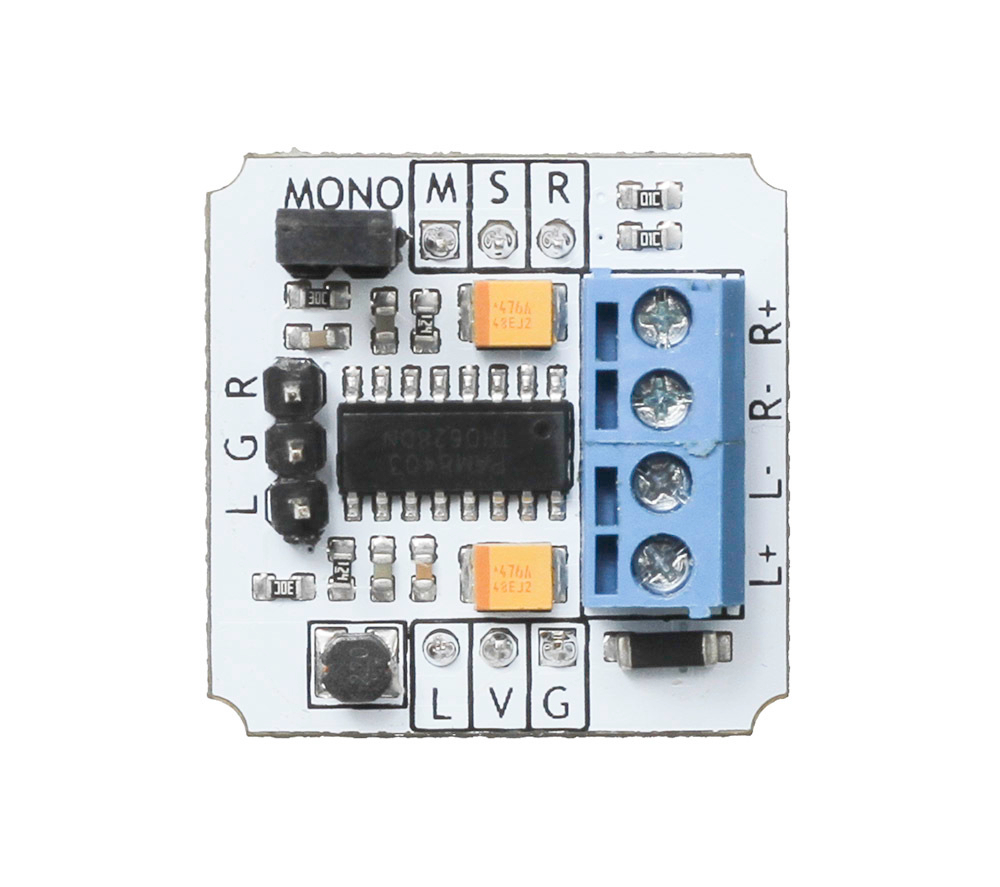

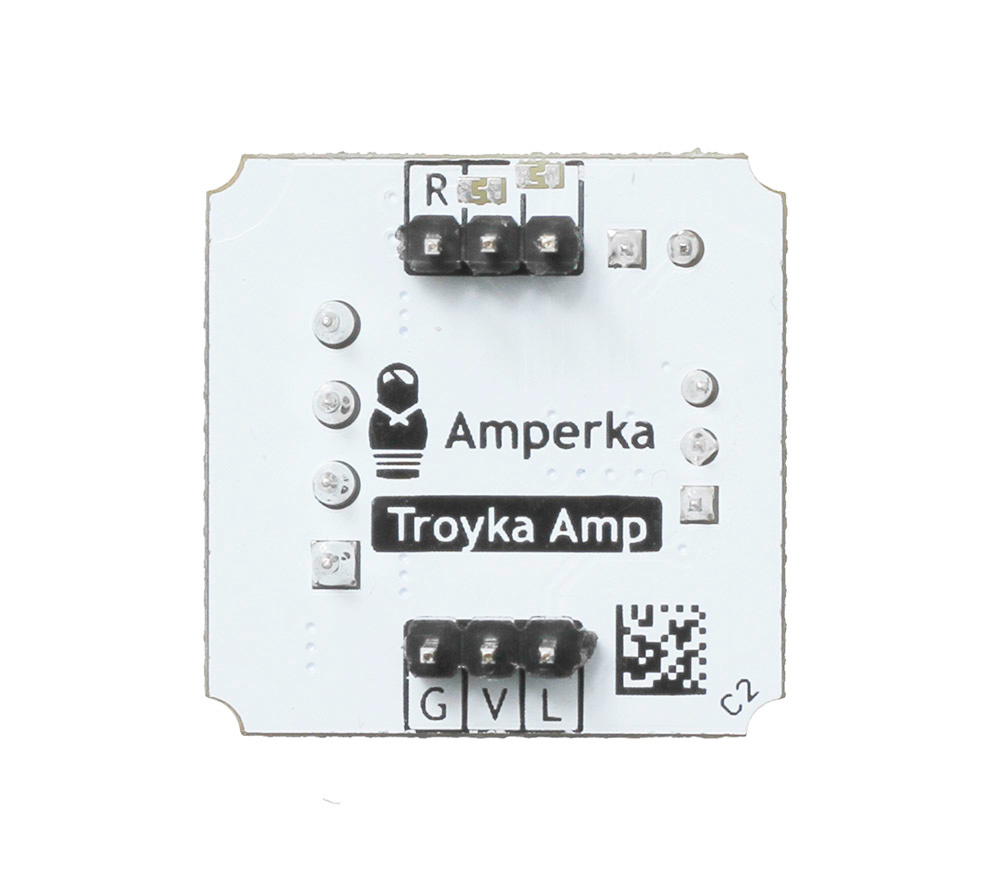

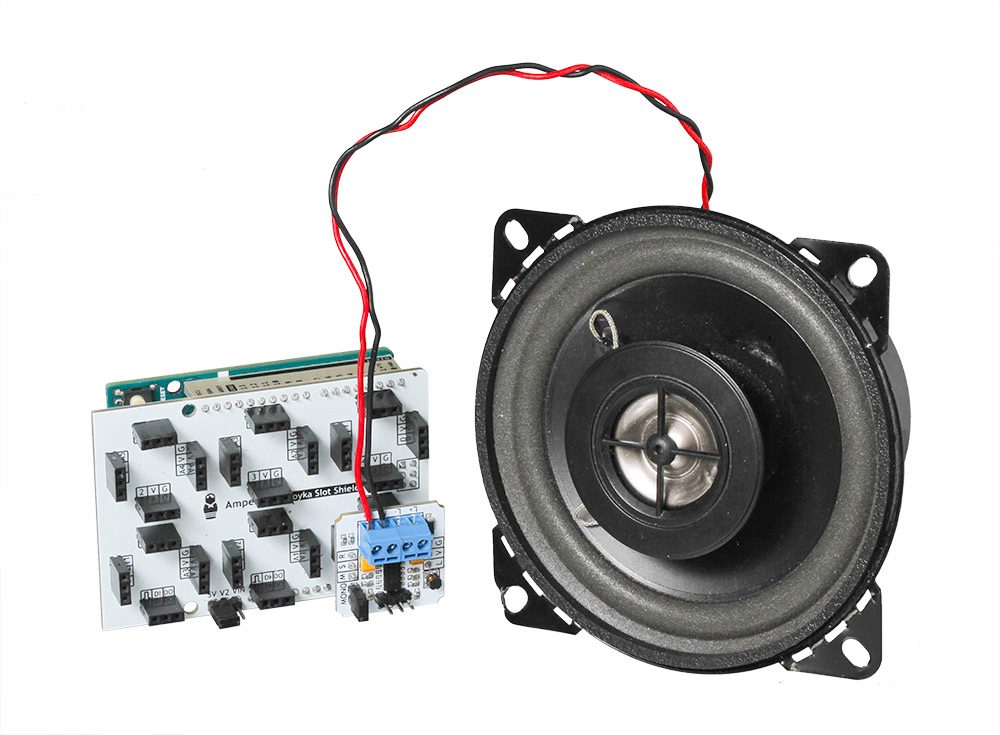

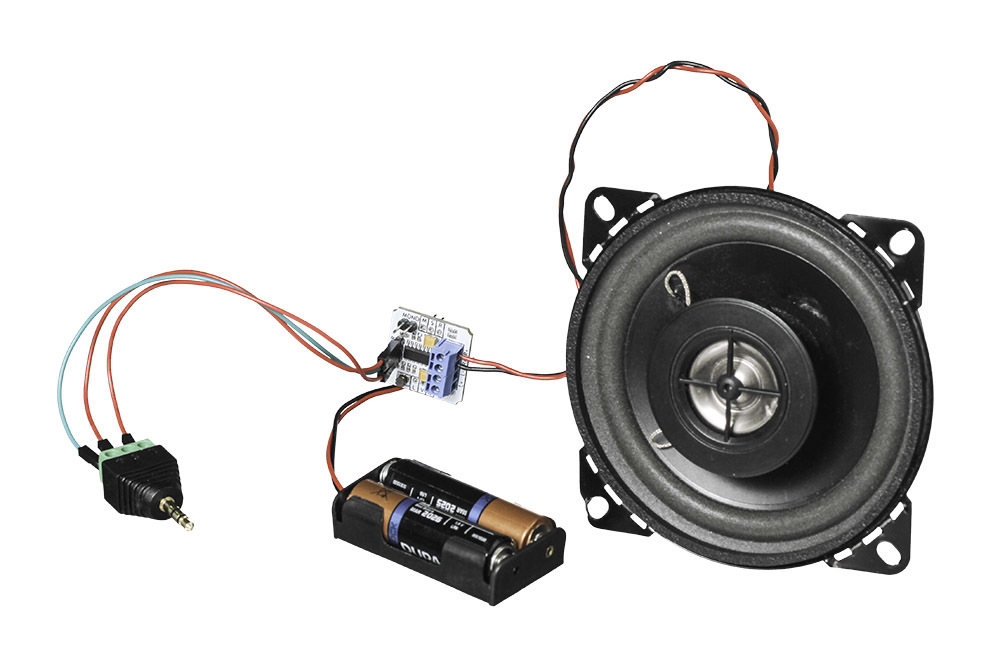

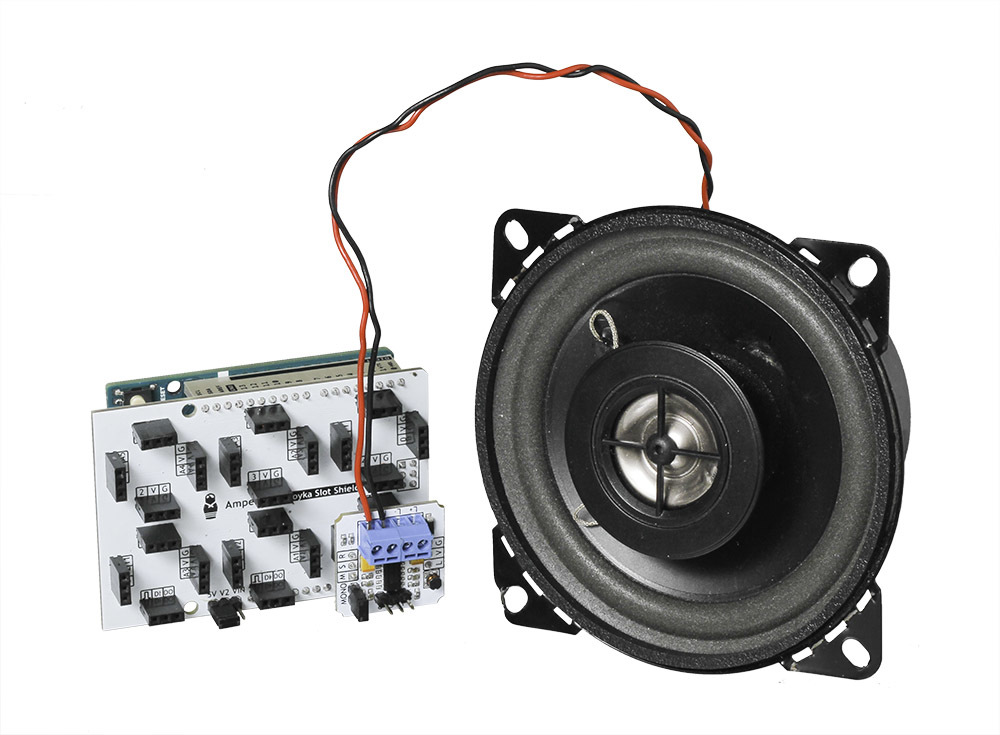

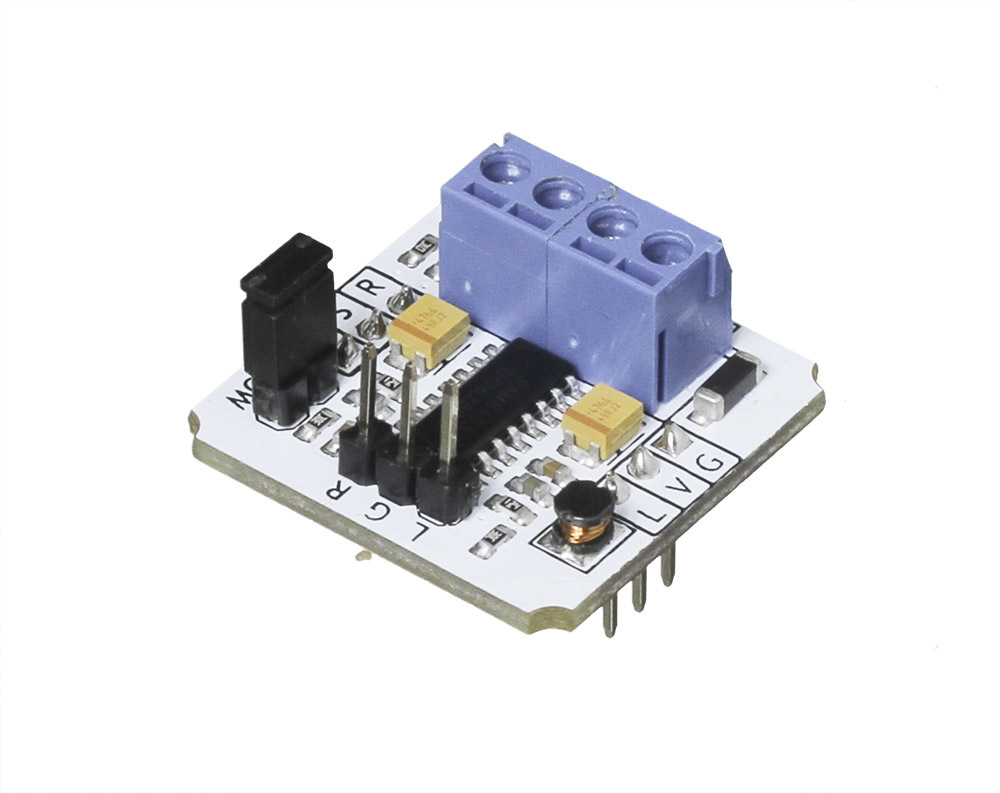

Верни батины колонки из гаража и устрой вечеринку года. Только не увлекайся, от доброжелателей может прилететь ответочка.Особенности усилителяПервая ассоциация на слово усилитель — большой громоздкий «чёрный ящик» с крутилками и вертелками.Усилитель формата Troyka-модуля в сотни раз меньше. Эффект достигается импульсным усилителем класса D.Звуковая волна модулируется треугольными колебаниями и превращается в широтно-модулированные импульсы. Импульсы поочерёдно открывают и закрывают транзисторы — на выходе получаются две полуволны. Волны объединяются фильтром низких частот и мы слышим усиленный аналоговый сигнал.Синхронная работа пары транзисторов — «ключевой режим» — увеличивает КПД усилителя до 95%. Усилителям других классов такое даже не снилось.ПодключениеНа модуле выведены две группы Troyka-контактов.Нижняя группаСигнальный (L) — входной аудио сигнал левого канала. Подключите к источнику звукого сигнала. Например к телефону или пину DAC микроконтроллера.Питание (V) — питание усилителя. Подключите к источнику питания от 3 до 5 вольт. Например к блоку питания или рабочему напряжению микроконтроллера.Земля (G) — земля усилителя. Подключите к земле источника питания. Например к блоку питания или рабочему напряжению микроконтроллера.Верхняя группаСигнальный (M) — включение режима «Mute». Предназначен для ослабления входного сигнала, отключается входной источник звука от микросхемы. Активный при низком уровне.Сигнальный (S) — включение режима «SHND». Программное включение/выключение усилителя. Активный при низком уровне.Сигнальный (R) — входной аудио сигнал правого канала. Подключите к источнику звукого сигнала. Например к телефну или пину DAC микроконтроллера.Для подключения нагрузки предусмотренны два клеммника.Левый каналСигнальный (L+) — положительно усиленый сигнал левого канала. Подключите к плюсовой клемме первой акустической системы.Сигнальный (L−) — отрицательно усиленый сигнал левого канала. Подключите к плюсовой клемме первой акустической системы.Правый каналСигнальный (R+) — положительно усиленый сигнал правого канала. Подключите к плюсовой клемме второй акустической системы.Сигнальный (L−) — отрицательно усиленый сигнал правого канала. Подключите к плюсовой клемме второй акустической системы.Подключите усилитель к телефону, плееру или ноутбуку — для этого не понадобиться микроконтроллер.Если хотите озвучить квест-рум, научить говорить робота или мягкую игрушку, используйте управляющую плату с поддержкой цифро-аналогового преобразователя.Для стереозвука подключите усилитель к Arduino Due через Troyka Mega Tail Shield.С платой Iskra JS рекомендуем использовать моно режим. Для этого установите джампер на пины в левом верхнем углу модуля.Комплектация1× плата-модуль2× трёхпроводных шлейфаХарактеристикиЧип усилителя: PAM8403Тип усилителя: Класс DЧастота: 20-20000 ГцКоэффициент усиления: 24 дБОтношение сигнал/шум: 80 дБДинамический диапазон: 90 дБКоличество каналов: 2Режим работы: моно/стереоВыходная мощность: 1,5 Вт × 2 канала (при нагрузке 8 Ом), 3,0 Вт × 2 канала (при нагрузке 4 Ом);КПД до 90% (не требует радиаторов охлаждения)Напряжение питания: 3.3–5 ВТок потребления: до 16 мА (без сигнала), до 1 А (в пиках);Интерфейс на вход: два цифро-аналогового сигнала с микроконтроллера или внешнего плеера (Troyka-контакты)Интерфейс на выход: два усиленных аудио сигнала на акустические устройства (Колодки под винт)Встроенная защита от перегрева: после 120 ˚С;Габариты: 25,4×25,4 ммРесурсыВидеообзор:Руководство по использованию, примеры и документацияЧто такое Troyka-модули?
