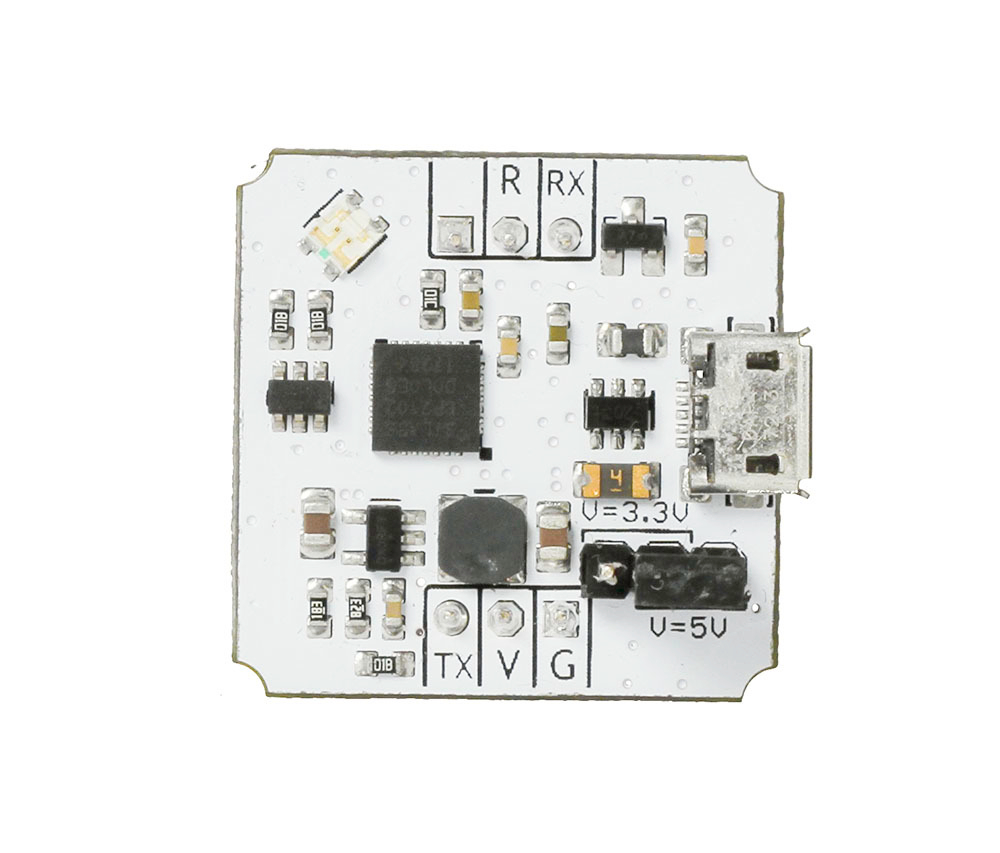

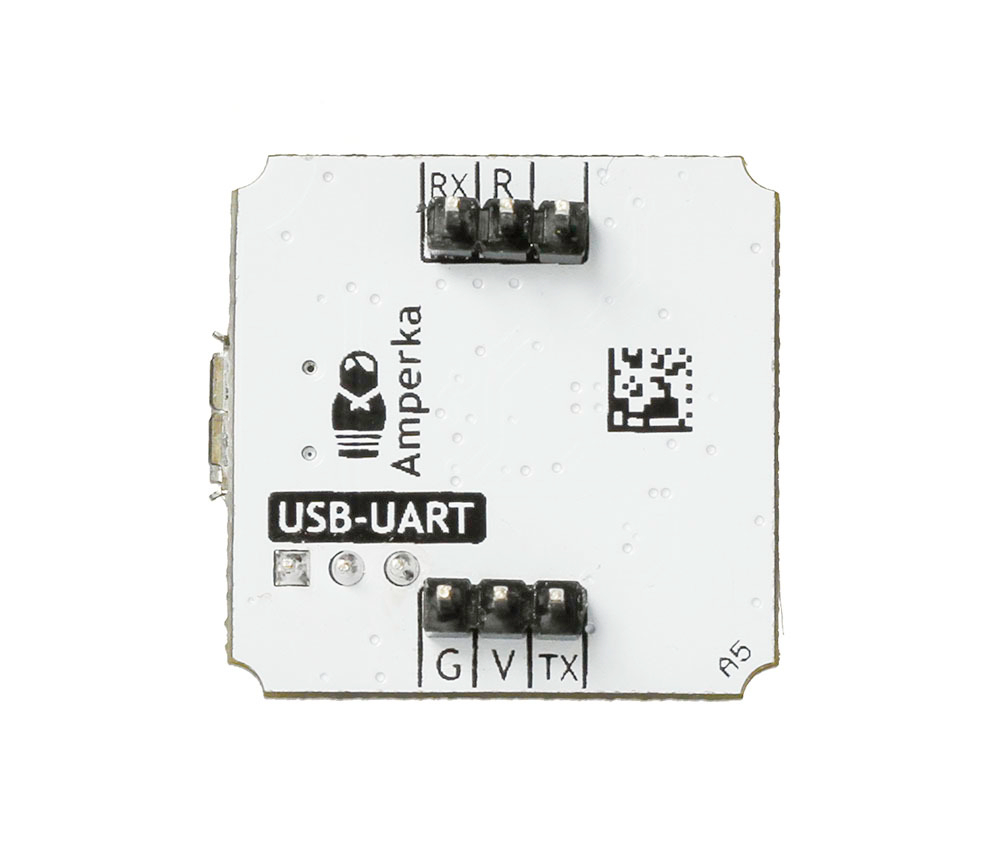

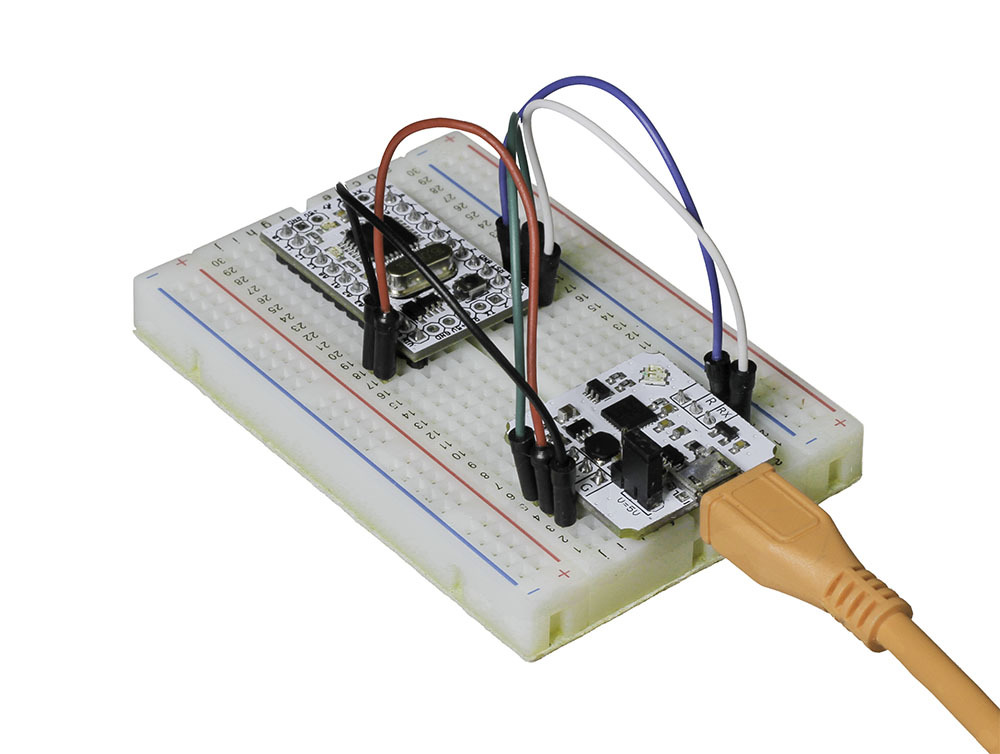

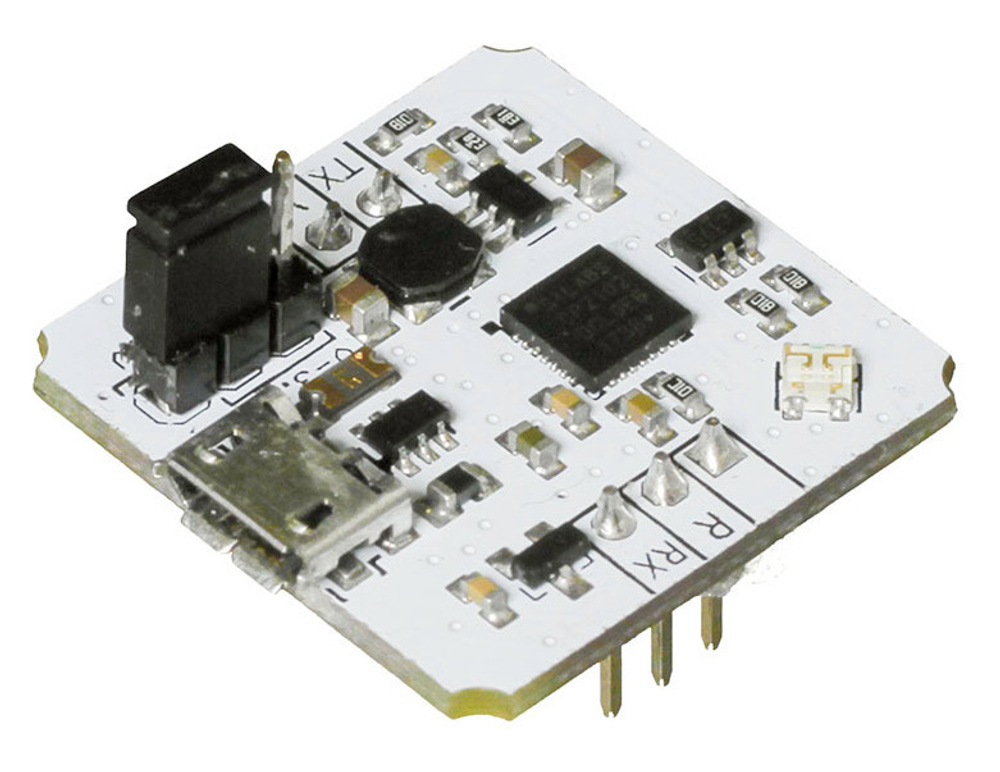

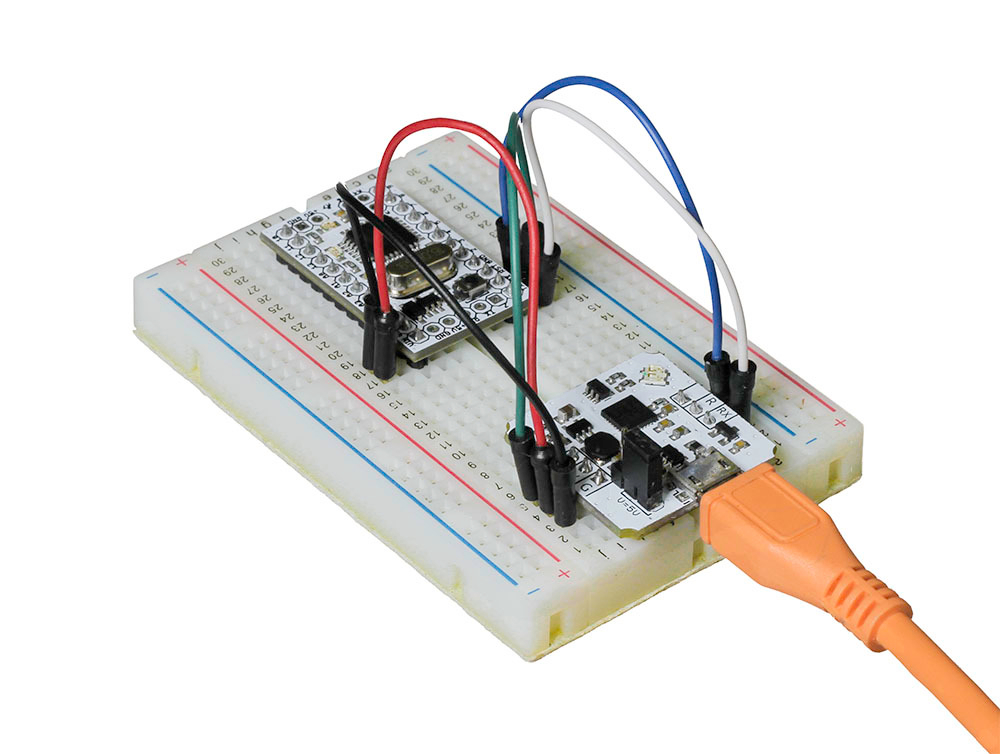

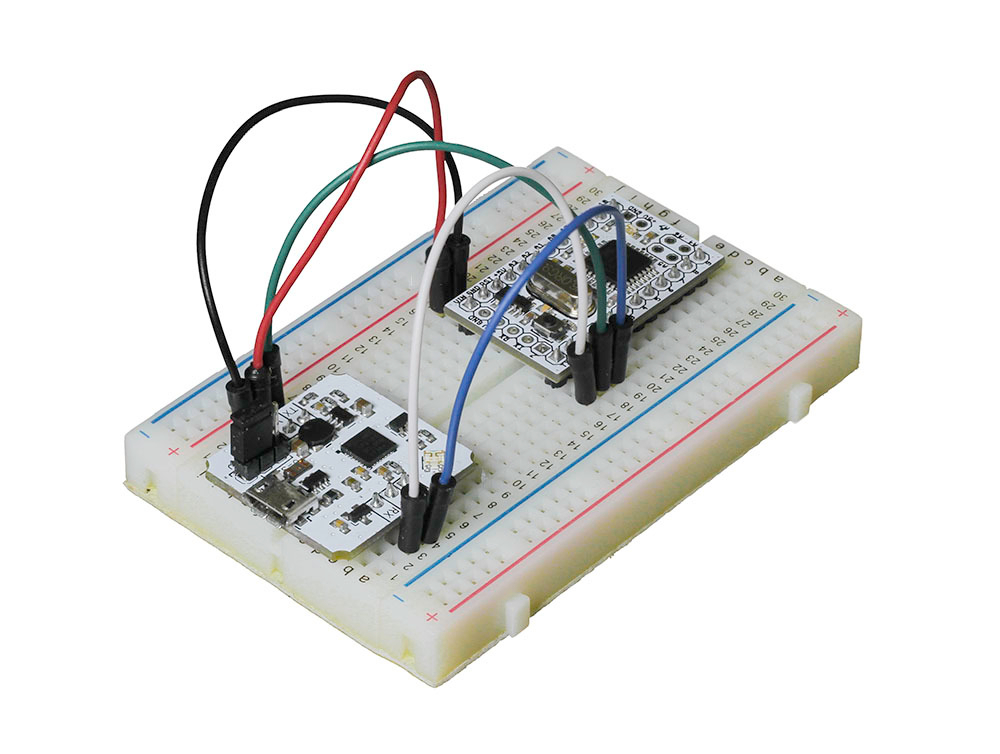

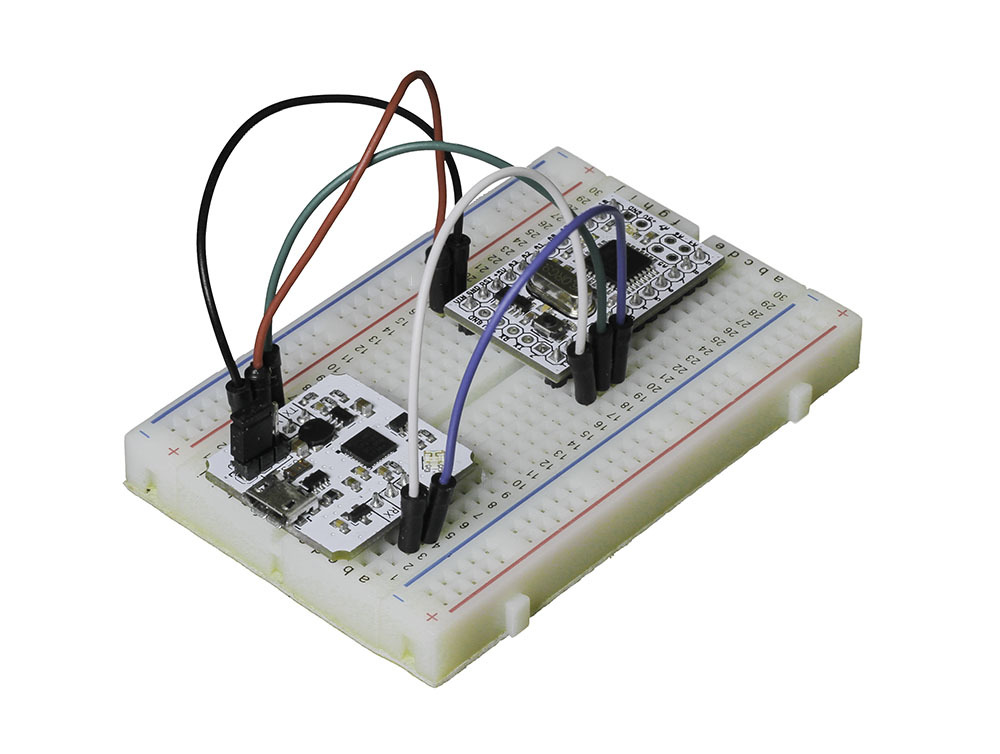

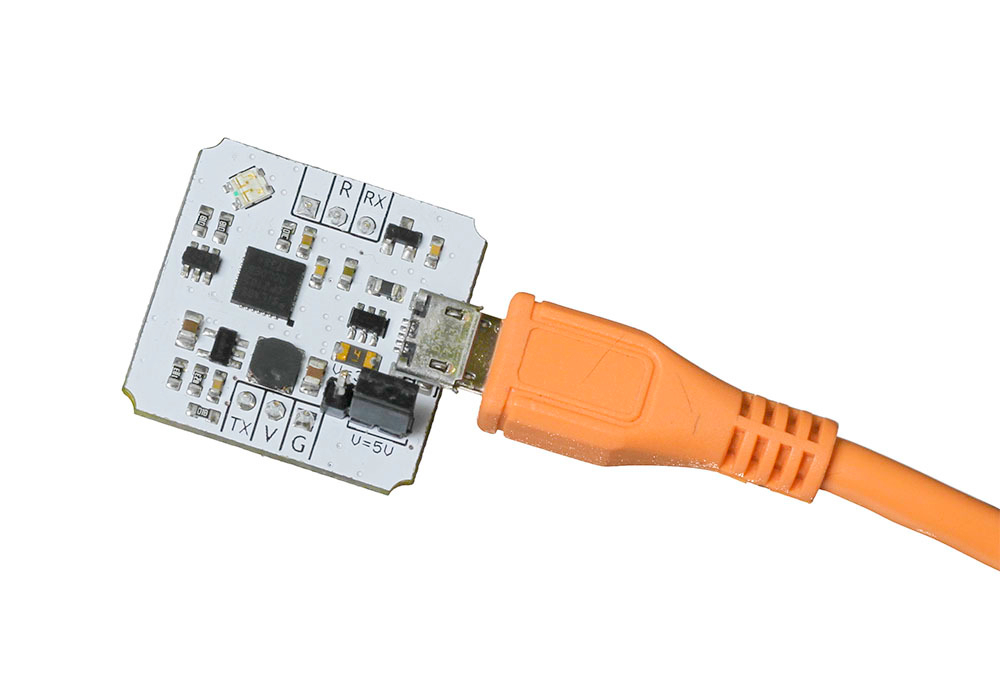

Забудьте про вытаскивание микронтроллера из Arduino Uno для прошивки плат без собственного USB-порта, например Iskra Mini или Troyka Wi-Fi.Компактный USB-UART преобразователь подружит любую электронику с USB-портом компьютера.Общие сведенияМодуль служит мостом между USB-портом компьютера и микроконтроллером. Это позволяет подключить к компьютеру любое устройство c последовательным интерфейсом UART.Преобразователь уровней полезен для настройки и прошивки WiFi-модуля в наборе «Интернет вещей» — продолжение набора «Матрёшка».С помощью него открывается доступ к тонкой настройке Bluetooth и GPS/GLONASS модулей через служебные команды.Модуль пригодится и для перепрошивки самодельной прошивки.ПодключениеПодключите модуль к компьютеру кабелем micro-USB.На модуле выведено две пары Troyka-контактов.Нижняя группаСигнальный (TX) — цифровой выход USB-UART преобразователя. Используется для передачи данных из USB в микроконтроллер. Подключите к пину RX микроконтроллера.Питание (V) — соедините с рабочим напряжением микроконтроллера.Земля (G) — Соедините с пином GND микроконтроллера.Верхняя группаСигнальный (RX) — цифровой вход USB-UART преобразователя. Используется для приёма данных из микроконтроллера в USB. Подключите к пину TX микроконтроллера.Сигнальный (R) — пин сброса.Комплектация1× Пплата-модуль2× Трёхпроводных шлейфа1× ДжамперХарактеристикиЧип: CP2102Входное напряжение питания: 5 В от USBВыходное напряжение питания: 3,3 / 5 ВНапряжение логический уровней: 3,3 В (уровни толерантны к 5 вольтам)Буфер: чтения 576 байт / записи 640 байтОбъём EEPROM-памяти: 1 КБ для хранения параметров идентификации USB-устройстваГабариты: 25,4×25,4 ммРесурсыРуководство по использованию, примеры и документацияЧто такое Troyka-модули?
