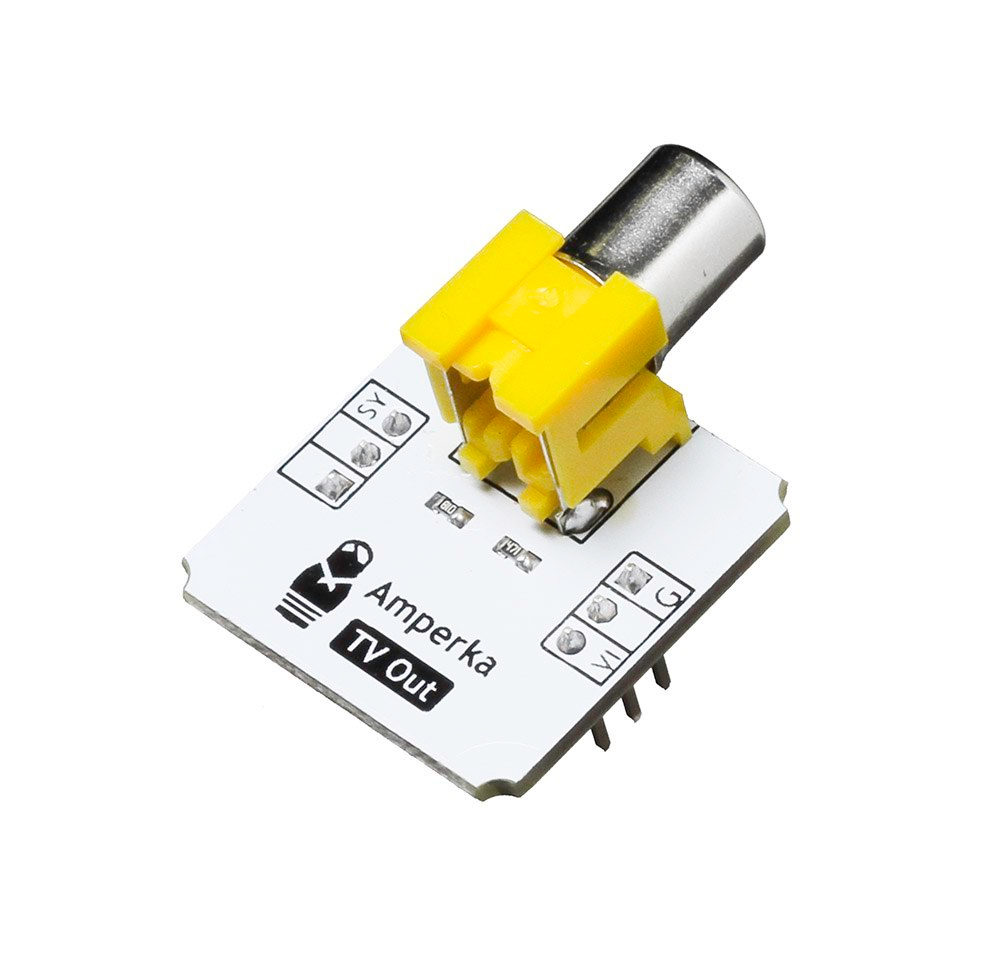

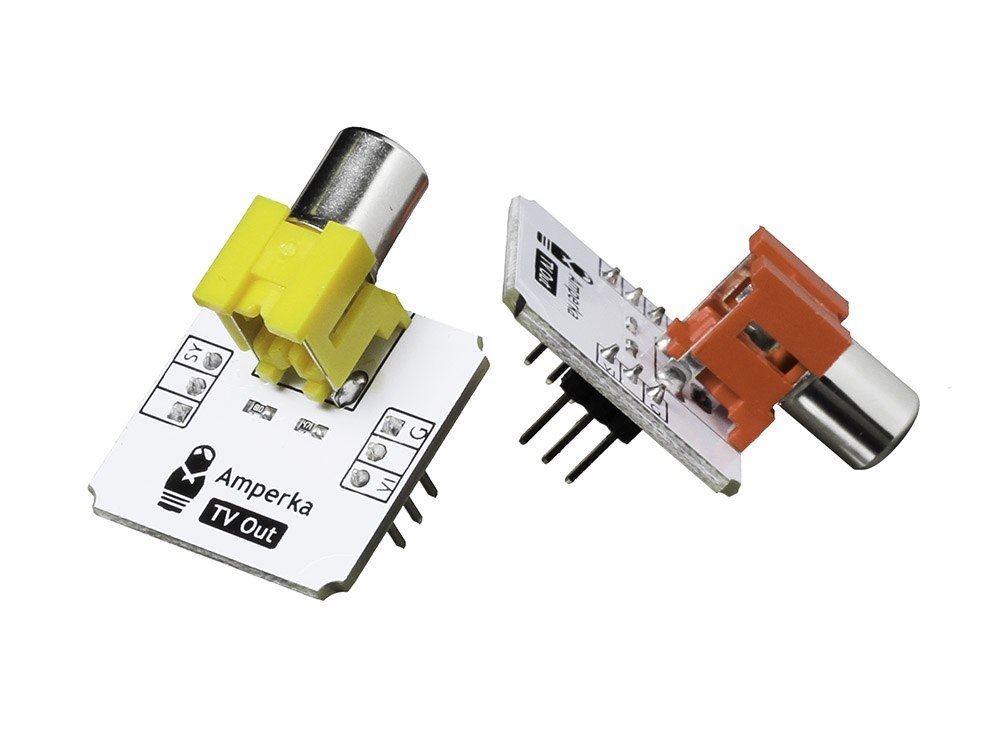

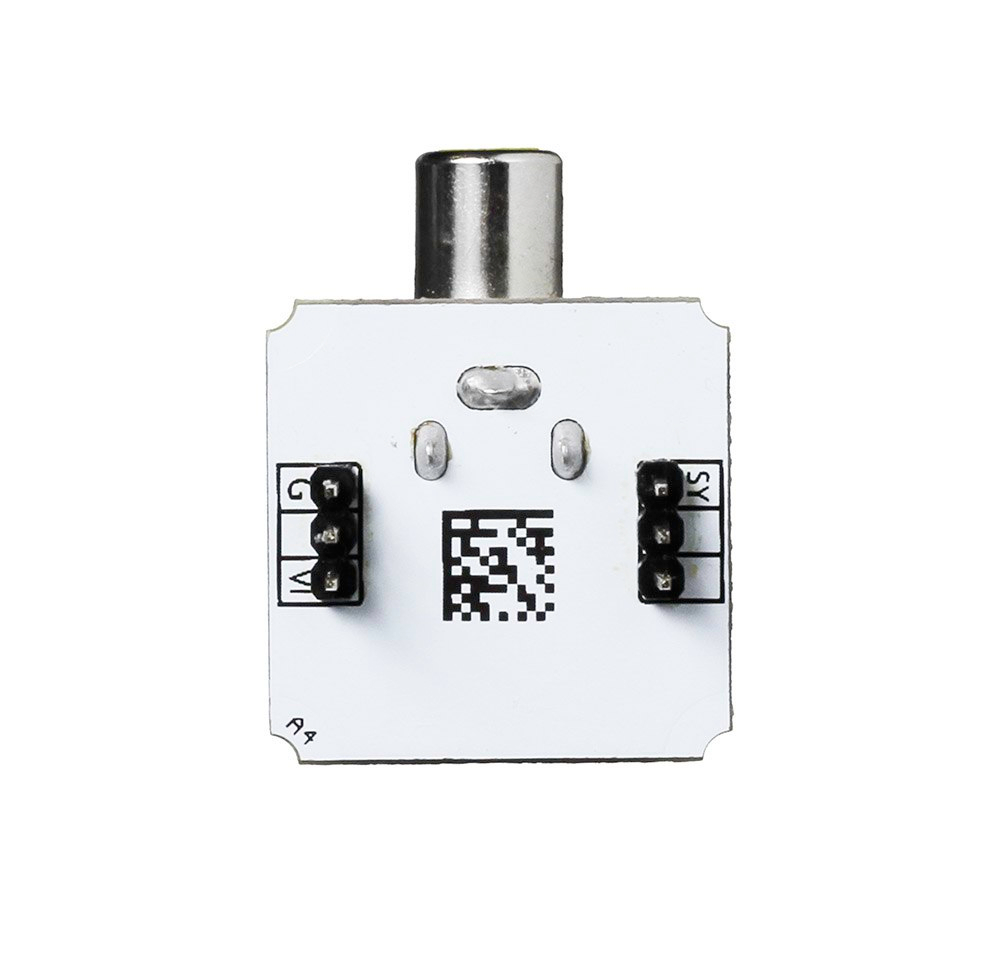

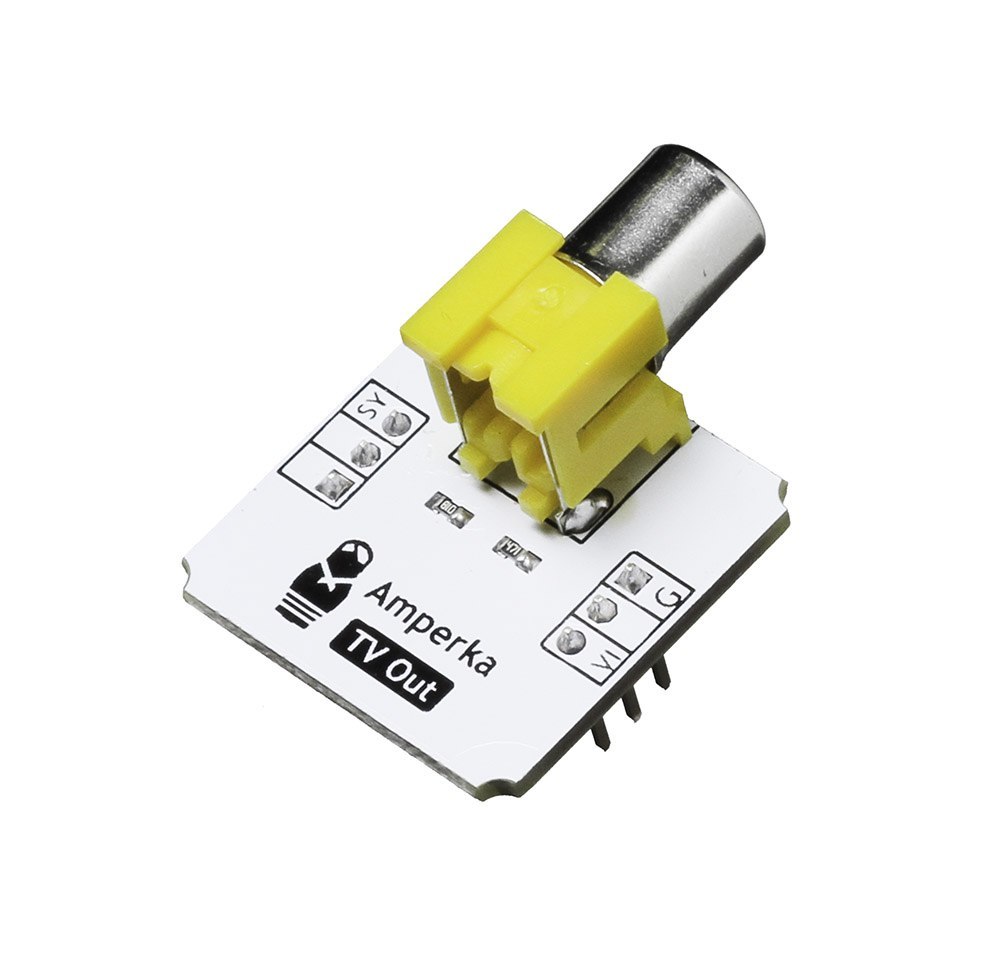

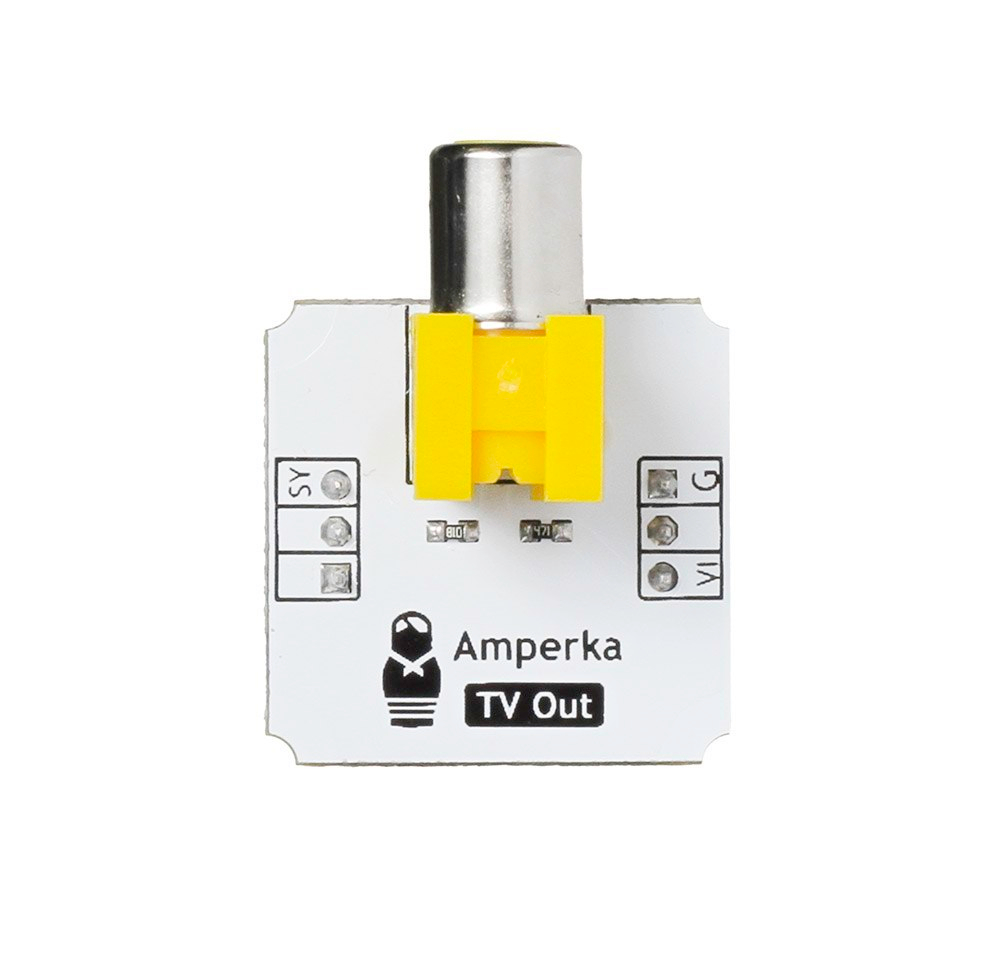

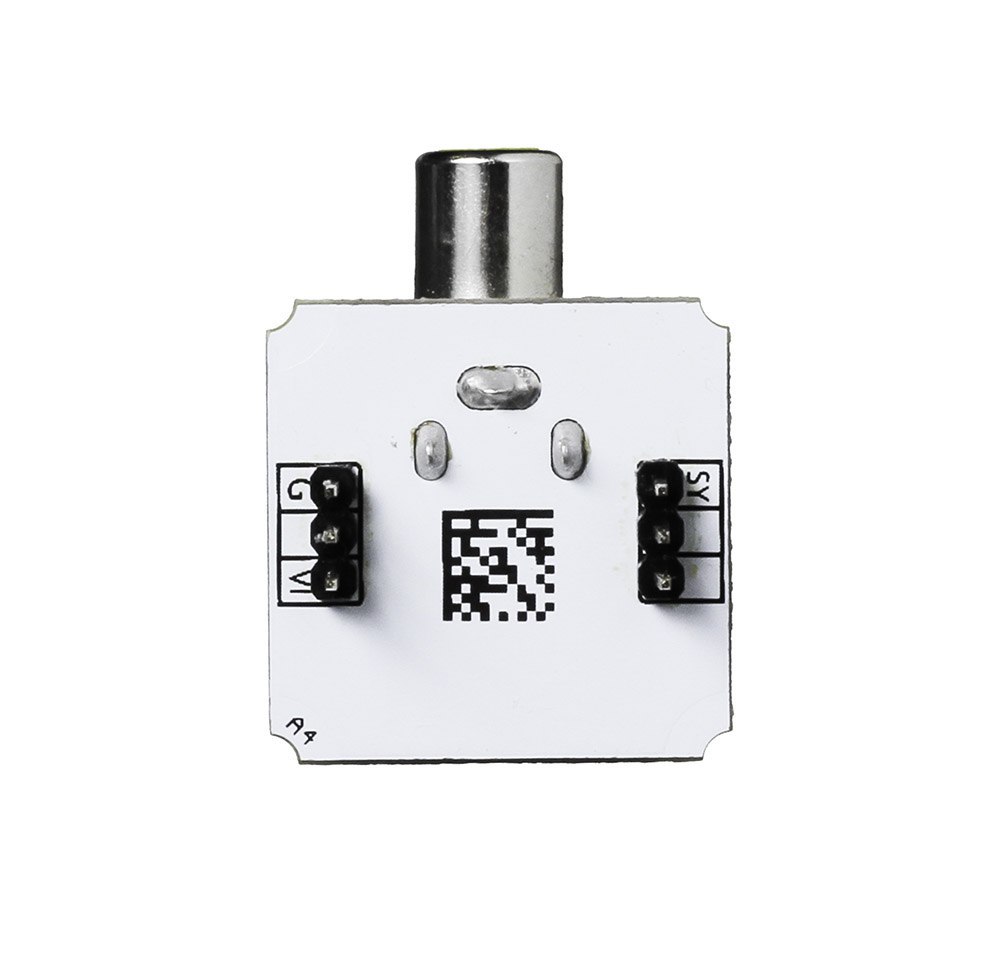

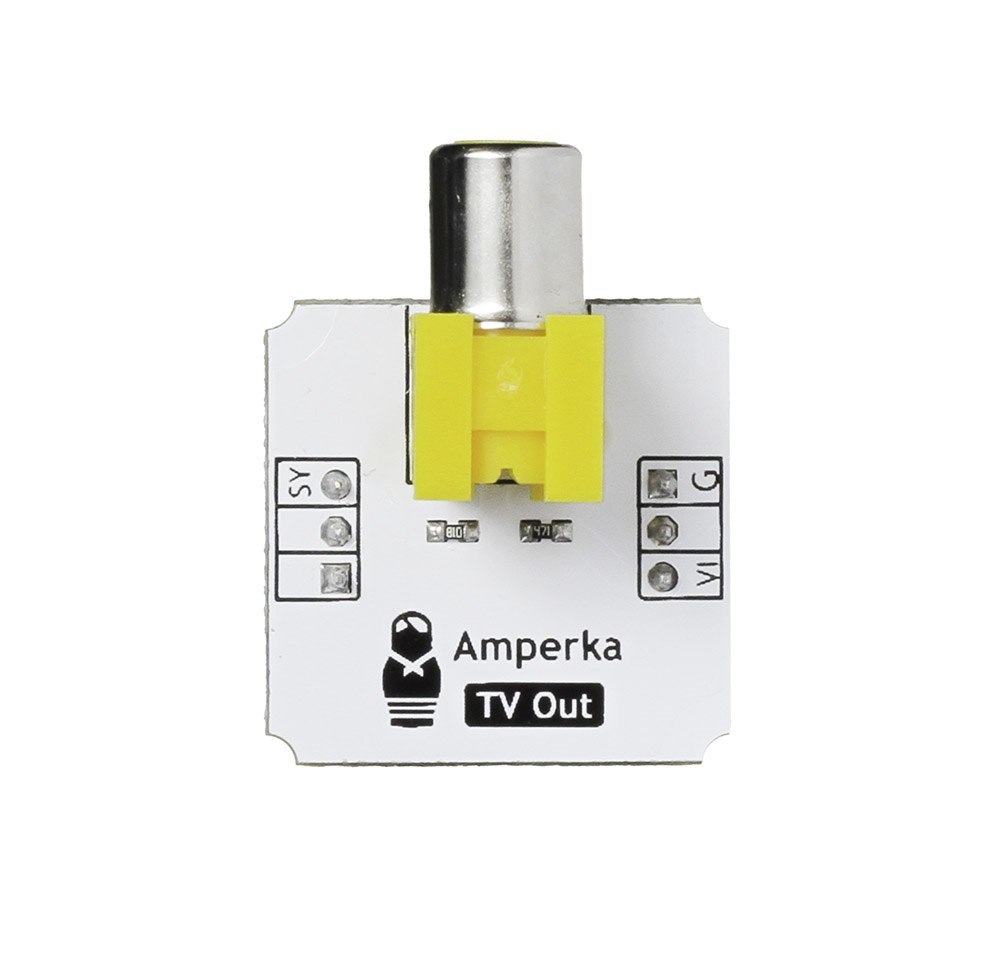

Подарите вторую жизнь старому телевизору — соберите креативный и аутентичный дисплей для ретро проекта. Модуль TV-out подружит прошлое с настоящим и выжмет из Arduino композитный видеосигнал.Возможностей Arduino Uno хватает для простых видеоигр — понга, змейки или Space Invaders. Старой доброй классике, которой достаточно разрешения 128×96.На модуле распаяна обвязка для согласования двух сигналов с микроконтроллера (Sync и Video) и объединений их в композитный сигнал формата PAL. К телевизору модуль подключается одним проводам с разъёмом RCA, который в быту часто называют «тюльпаном».Подключение и настройкаМодуль подключается двумя трёхпроводными шлейфами.Нижняя тройка ног используется для подключения земли и пина видео.контакт VI — пин видео (строковый сигнал яркости). Подключите к цифровому пину микроконтроллера;контакт G — к земле.В верхней тройке используются всего одна нога:контакт SY — пин кадровой синхронизации. Подключите к цифровому микроконтроллера.К Arduino модуль удобно подключать через Troyka Shield. Шлейфы для подключения включены в комплект.Для отрисовки графики используйте библиотеку TvOut для Arduino. Она скрывает в себе все тонкости протокола и синхронизации.Внимание! Библиотека завязана на тайминги плат, поэтому вы не сможете выбирать номера пинов. Подключайте модуль только к указанным в таблице пинам.Управляющая платформаSyncVideoAudioArduino Uno9711Arduino Leonardo / Iskra Neo9811Arduino Mega112910Комплектация1× Плата-модуль2× Трёхпроводных шлейфаХарактеристикиНапряжение питания: 5 ВВыходной интерфейс: аналоговый видеосигнал форматов PAL или NTSCГабариты: 25,4×25,4 ммРесурсыСобираем Pong на Arduino:Что такое Troyka-модули?Библиотека для ArduinoPong на Arduino
