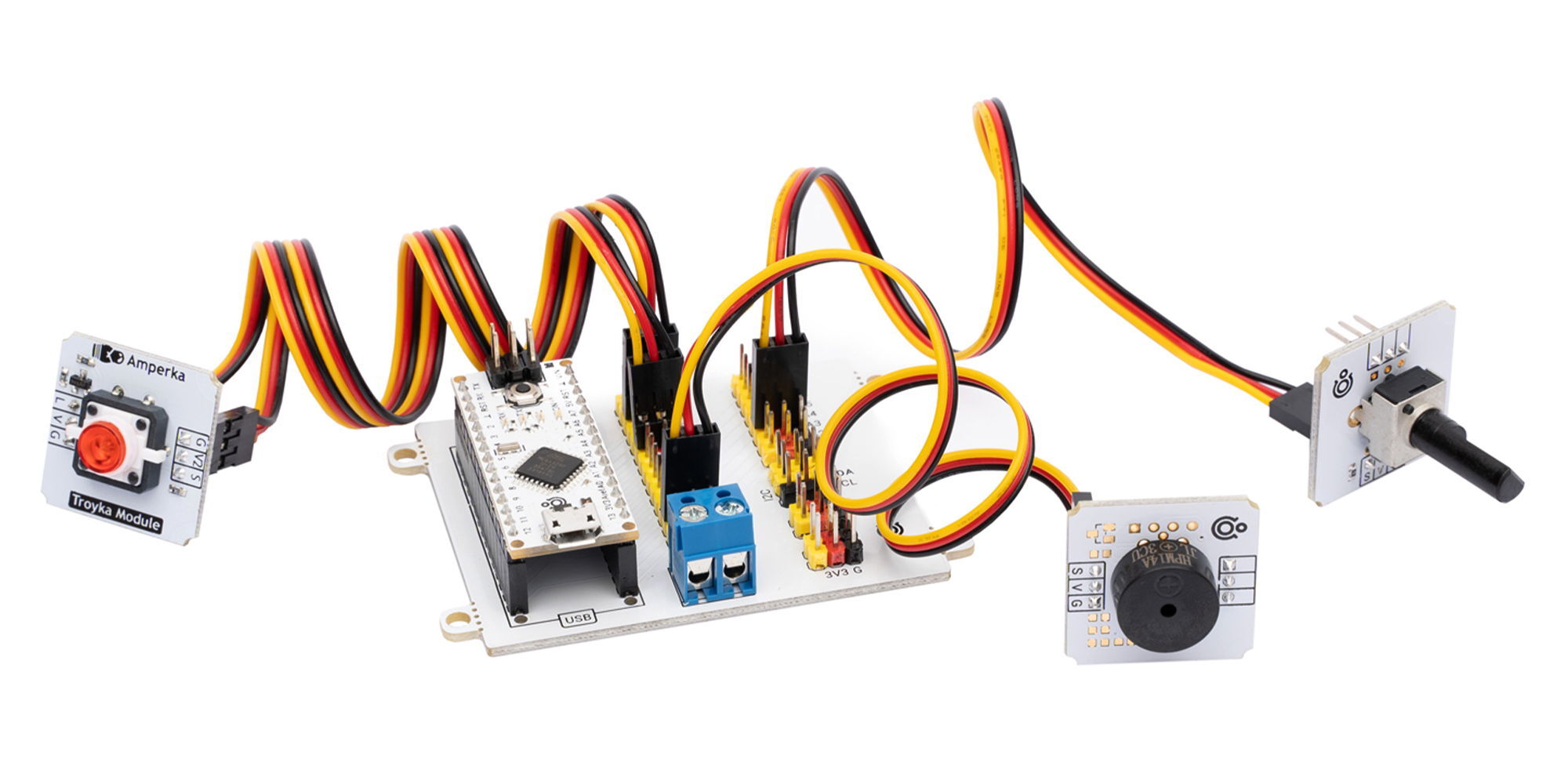

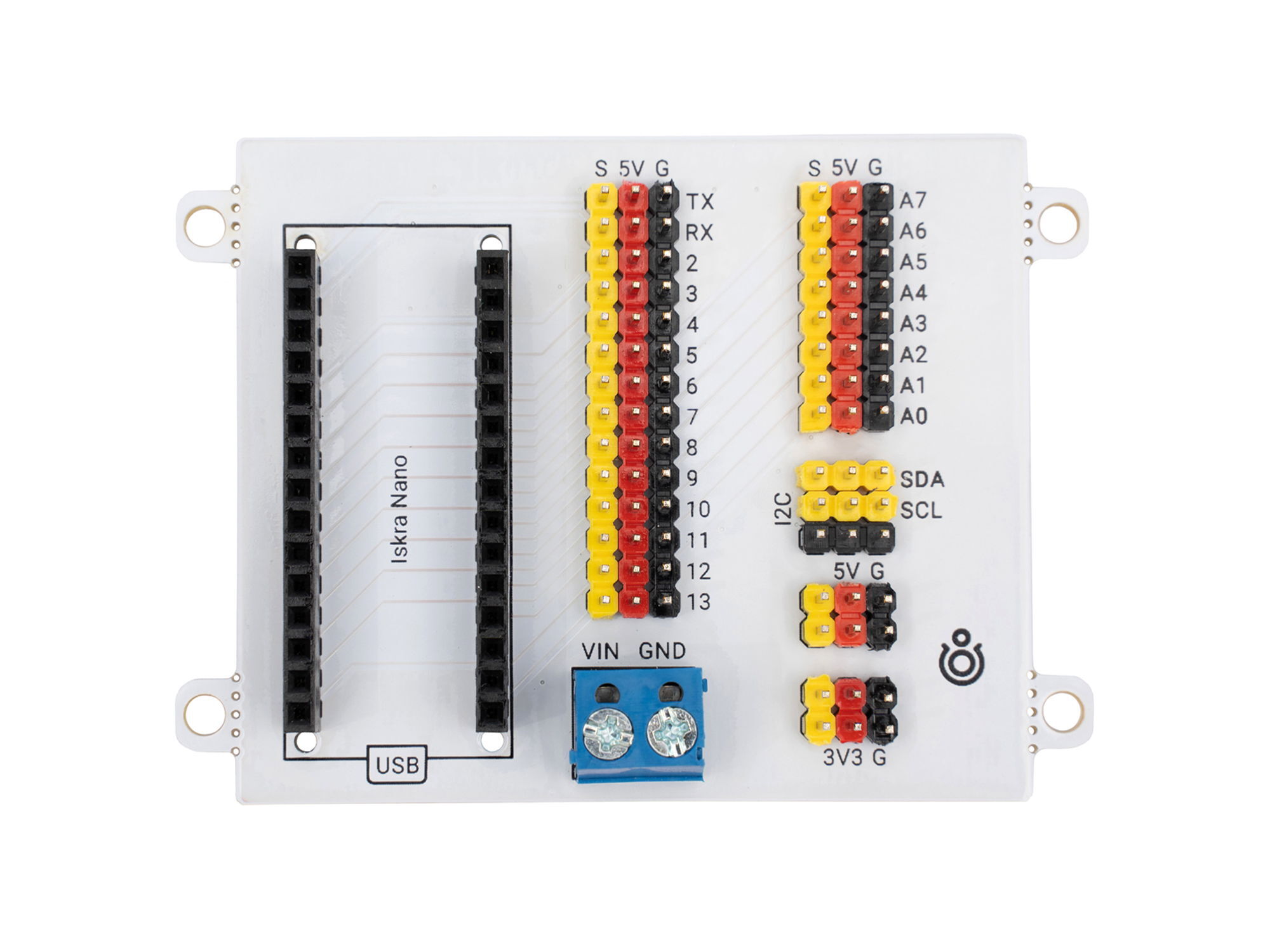

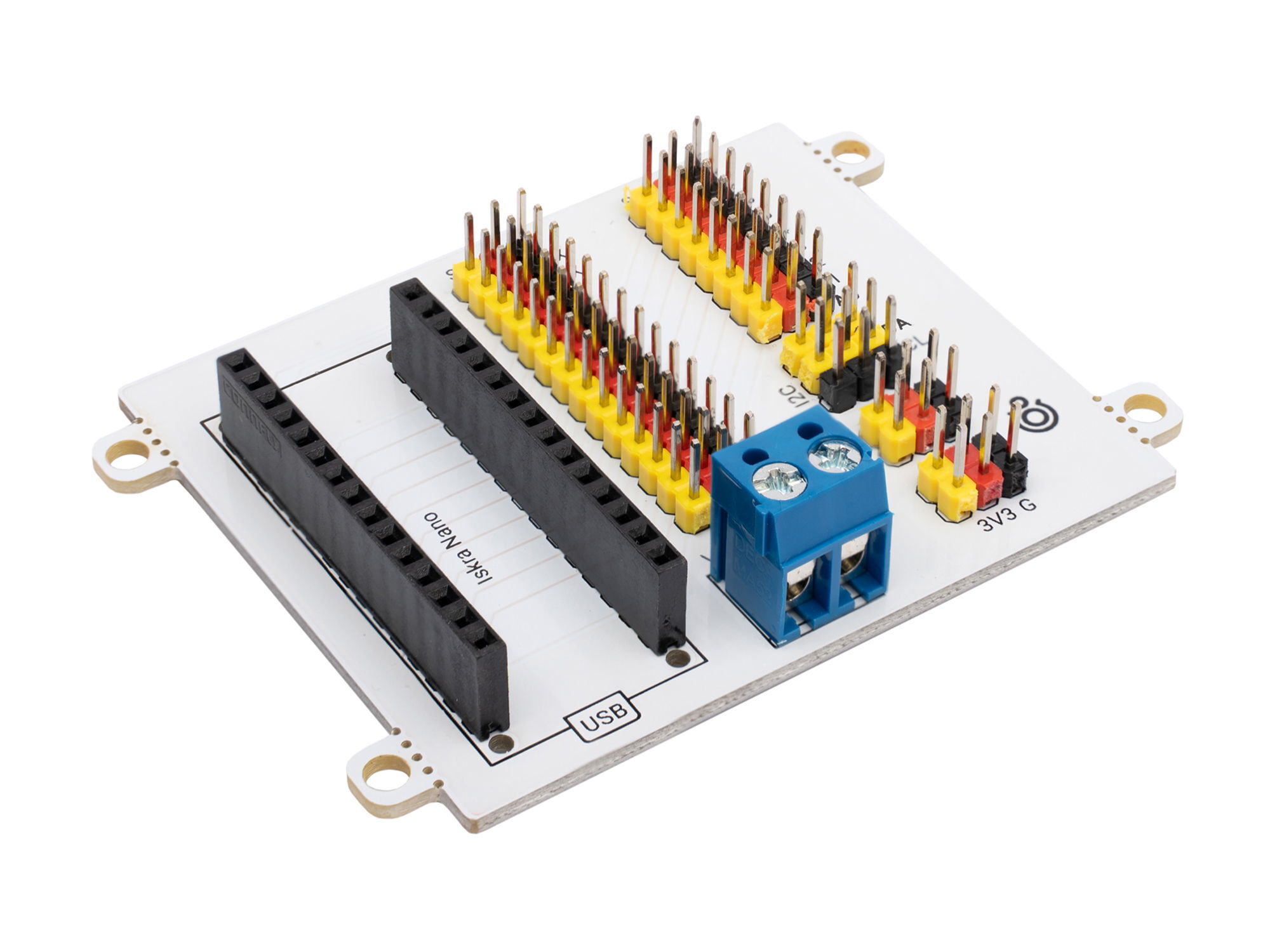

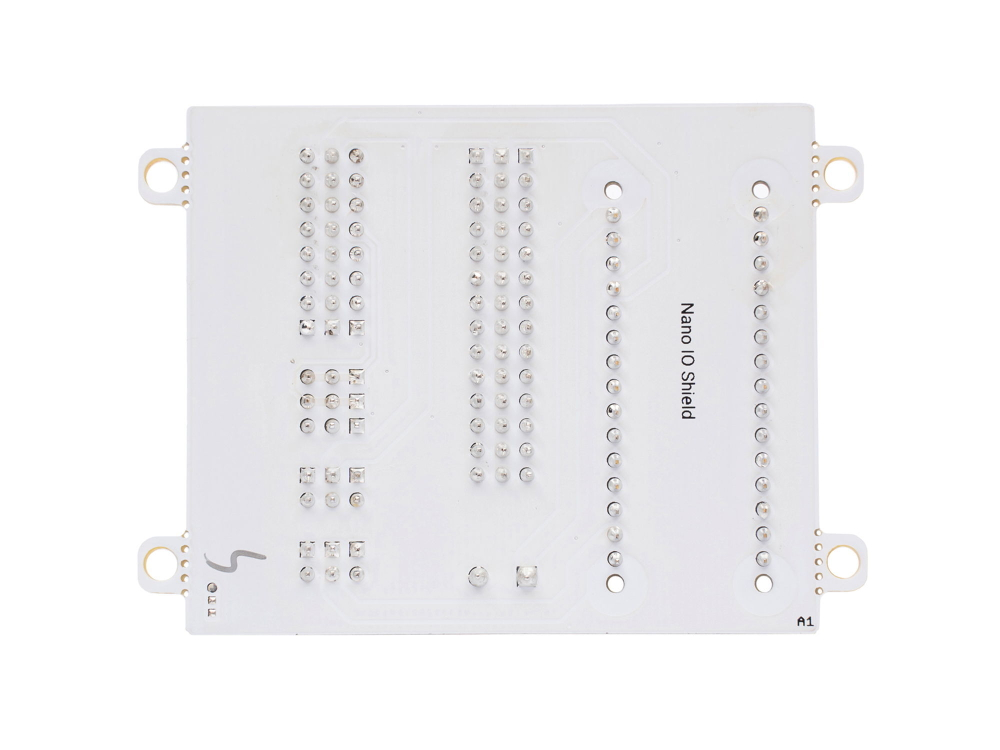

Troyka Nano IO Shield — это плата расширения для платформ форм-фактора Arduino Nano / Iskra Nano, которая упрощает подключение Troyka-модулей через стандартные трёхпроводные шлейфы.С платой Troyka Nano IO Shield вам достаточно просто вставить шлейф от каждого модуля в одну группу из трёх штырьков — и всё готово к работе без необходимости брать в руки паяльник или макетную плату.Troyka Nano IO Shield выполнен в форм-факторе Zelo-модуля, а значит, он надёжно крепится винтами через специальные проушины и не будет дребезжать в корпусе устройства из #Структора.РаспиновкаНа плате Troyka Nano IO Shield выведены группы тройных контактов «S-V-G». Они соединены с линиями управляющей платы следующим образом:Сигнал (S) — соответствующий цифровой или аналоговый пин.Питание (V) — источник рабочего напряжения.Земля (G) — общая земля.Отдельными тройными контактами мы вывели интерфейс I²C с тремя группами SDA/SCL для подключения соответствующих Troyka-модулей.На плате есть клемма для внешнего питания с надёжным подключением под винт. Контактные группы 3V3 и 5V позволяют отдельно запитать периферию с рабочим напряжением 3,3 В или 5 В.Механическая совместимостьTroyka Nano IO Shield подходит для плат формата Arduino Nano, Iskra Nano и их аналогов с 30 контактными ножками.Комплектация1× Плата-модульХарактеристикиСовместимость: Arduino форм-фактора NanoПитание подключаемых модулей: 3,3–5 ВИнтерфейсы Troyka (S-V-G): 22 группы контактовИнтерфейс I²C: 3 группы контактовРазмеры: 75×55×16 ммРесурсыЧто такое Troyka-модули?
