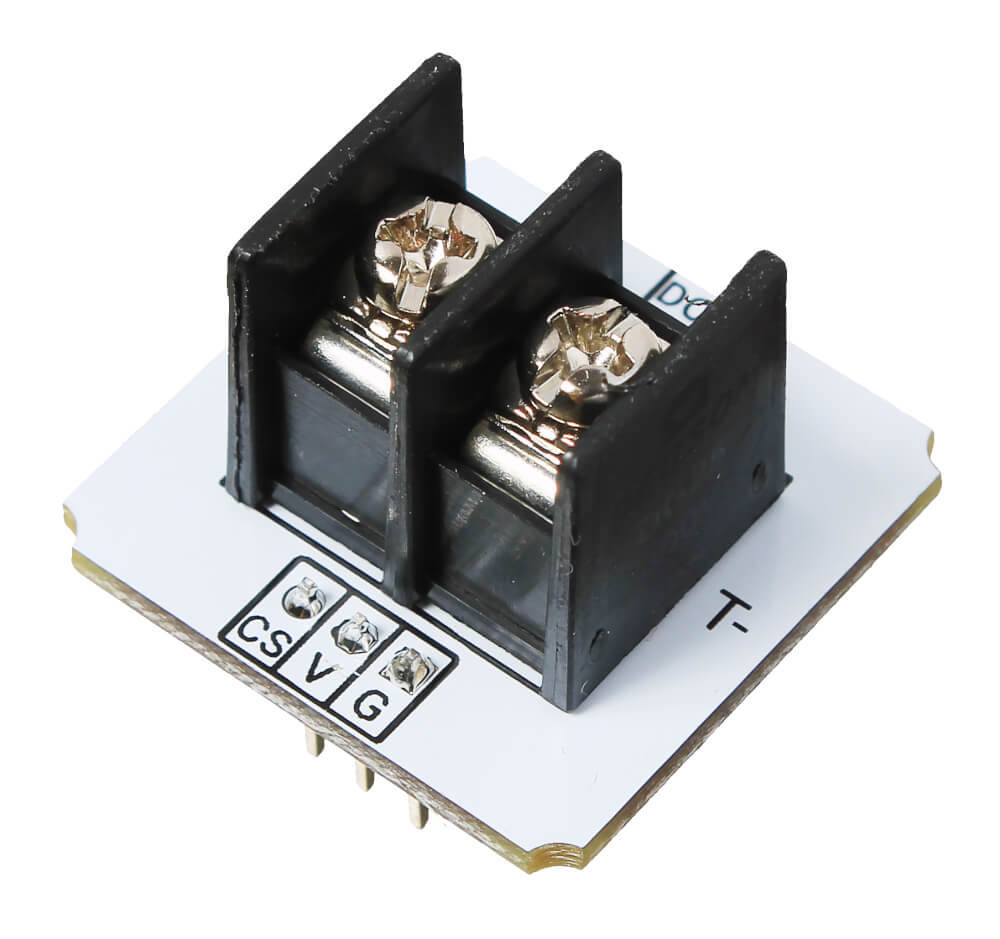

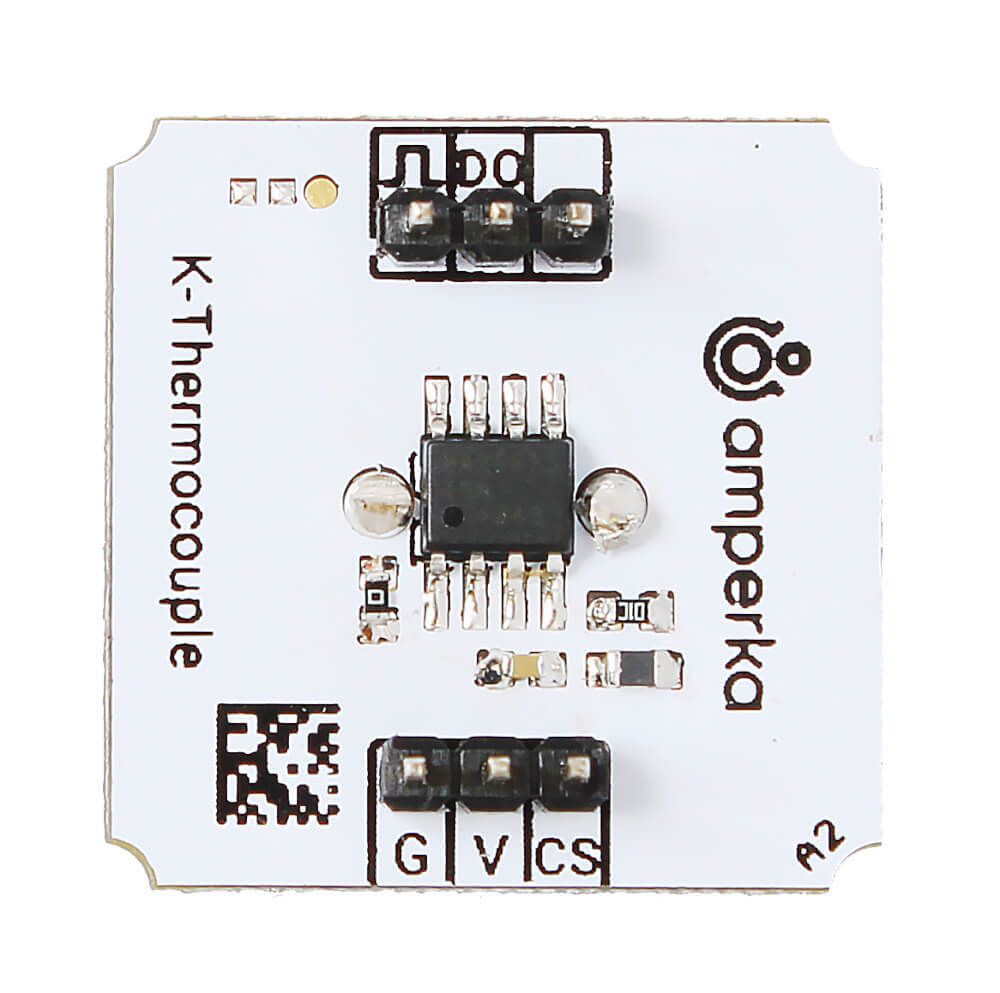

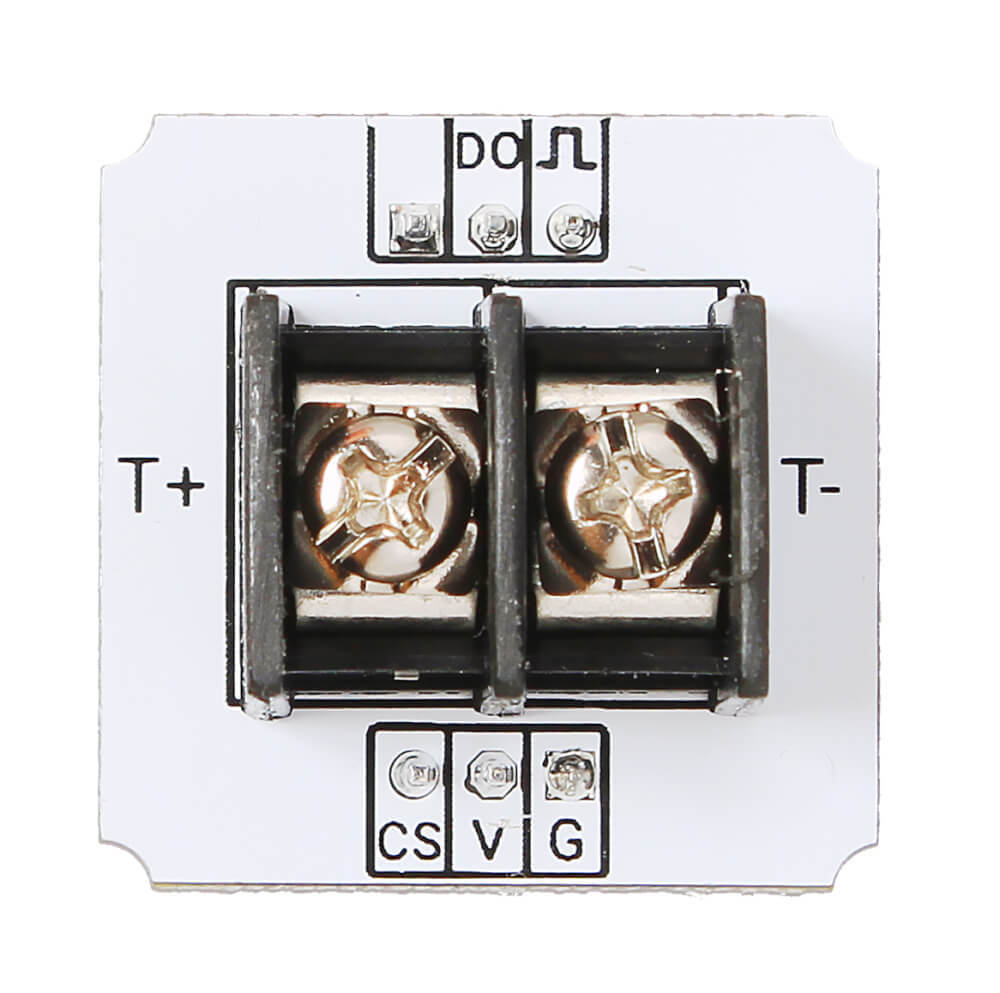

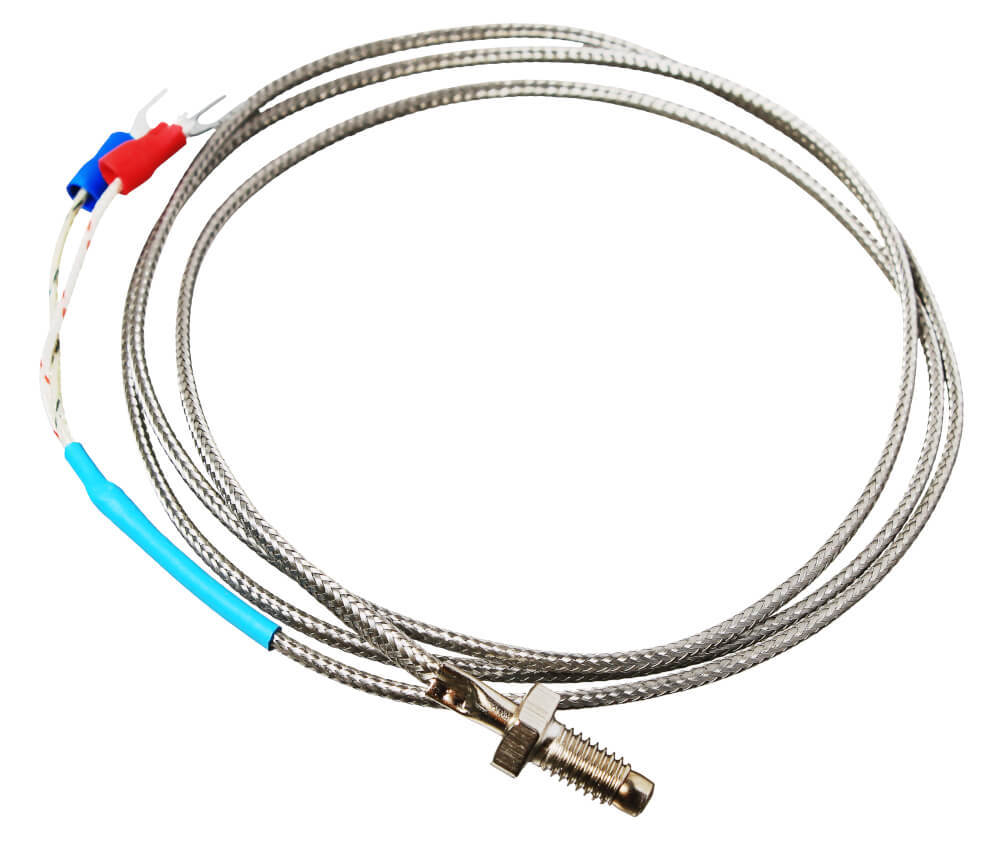

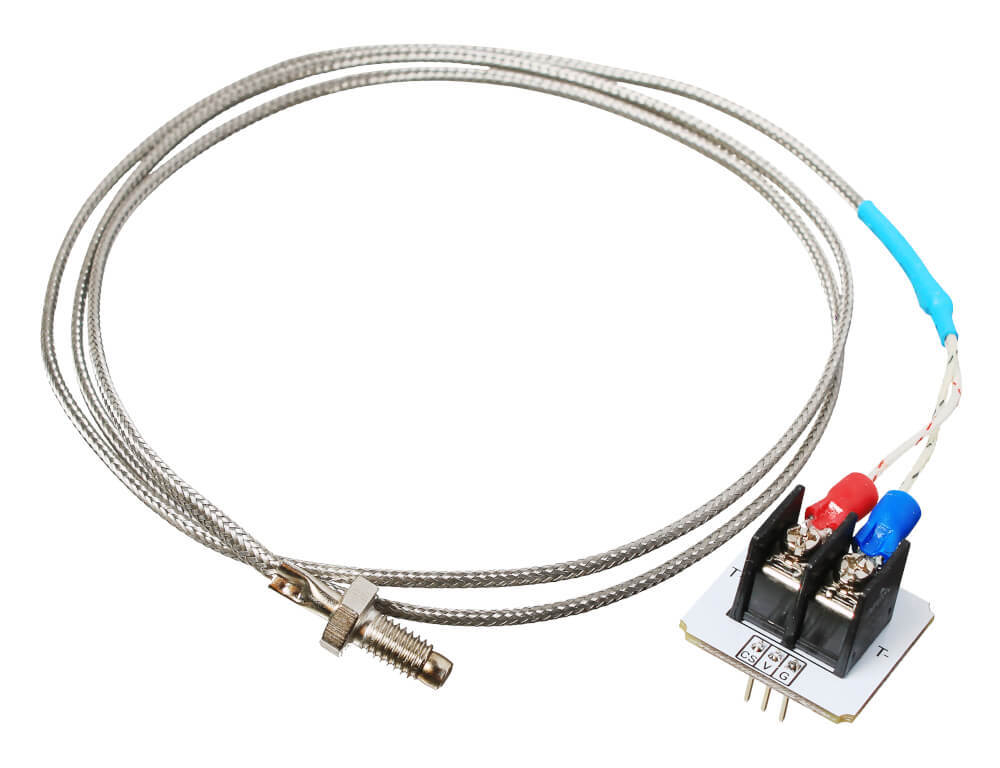

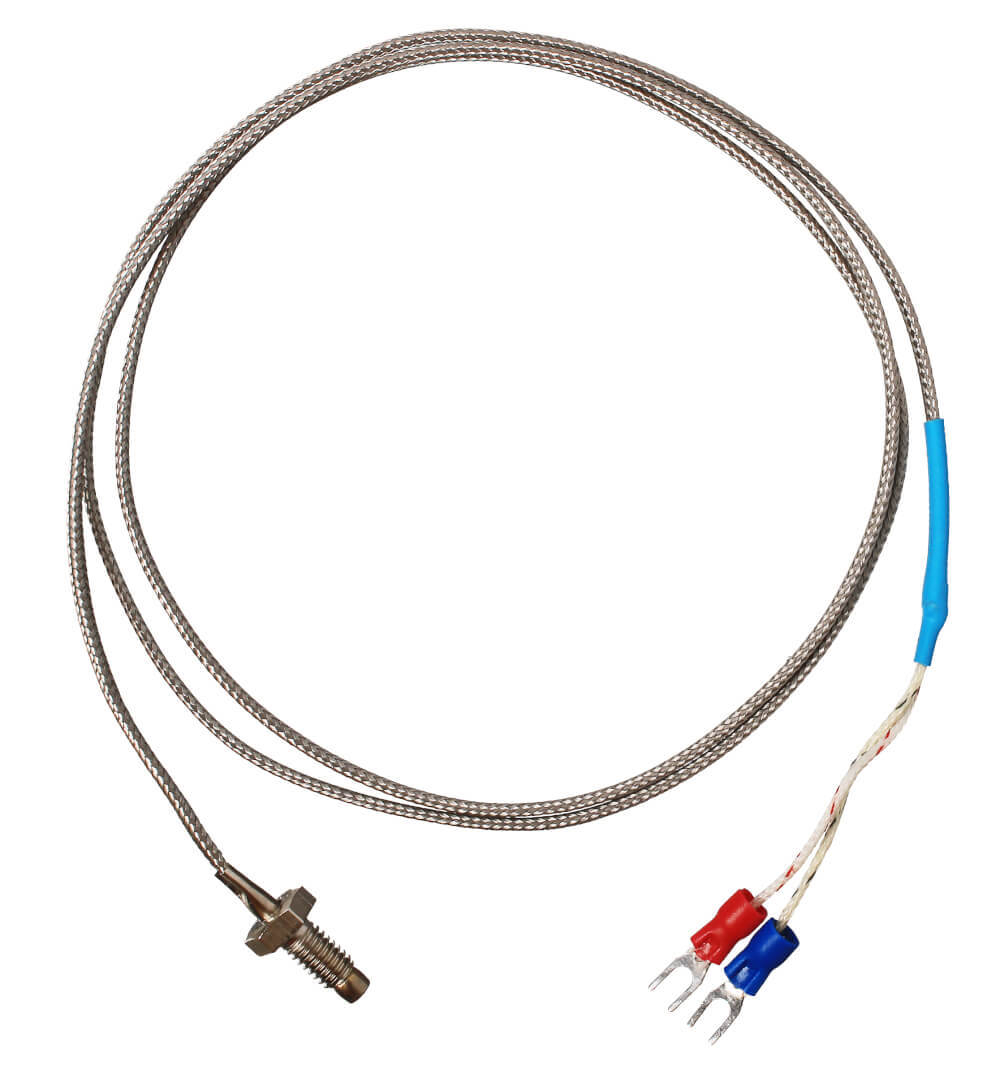

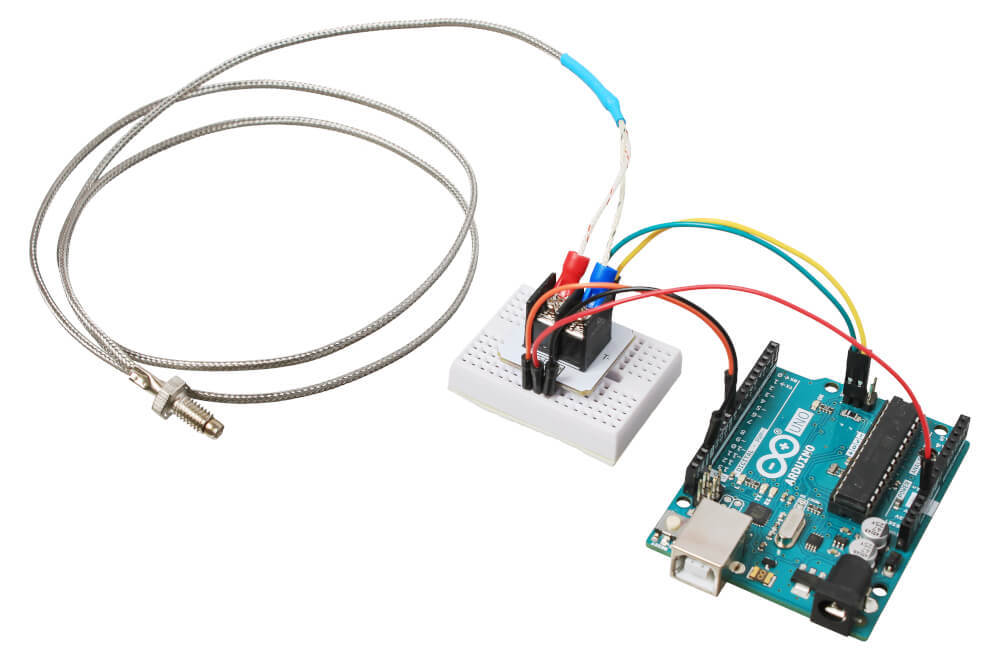

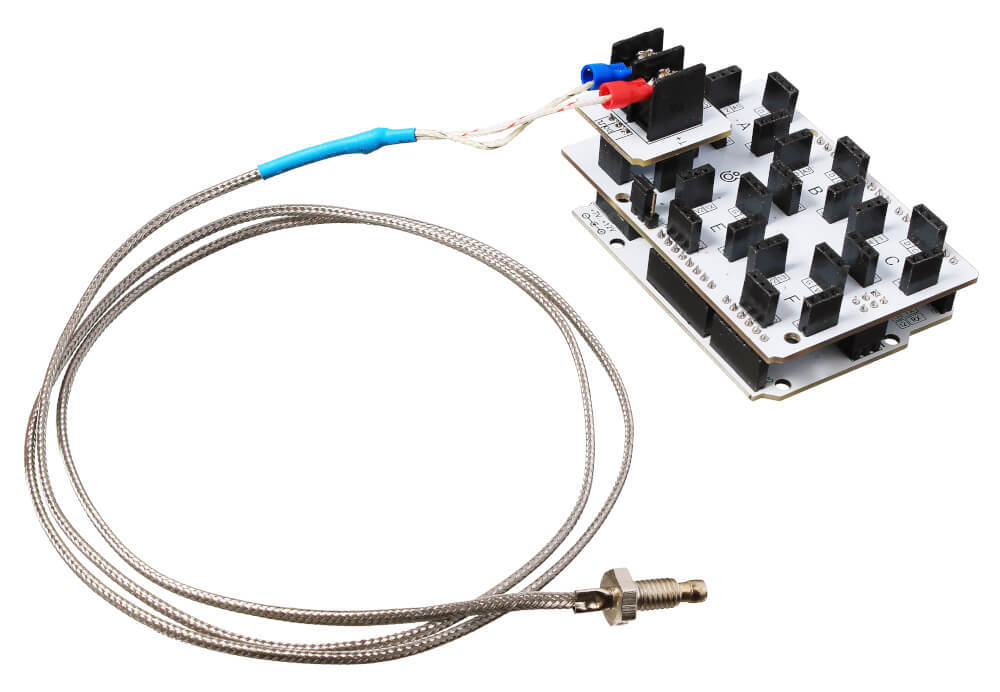

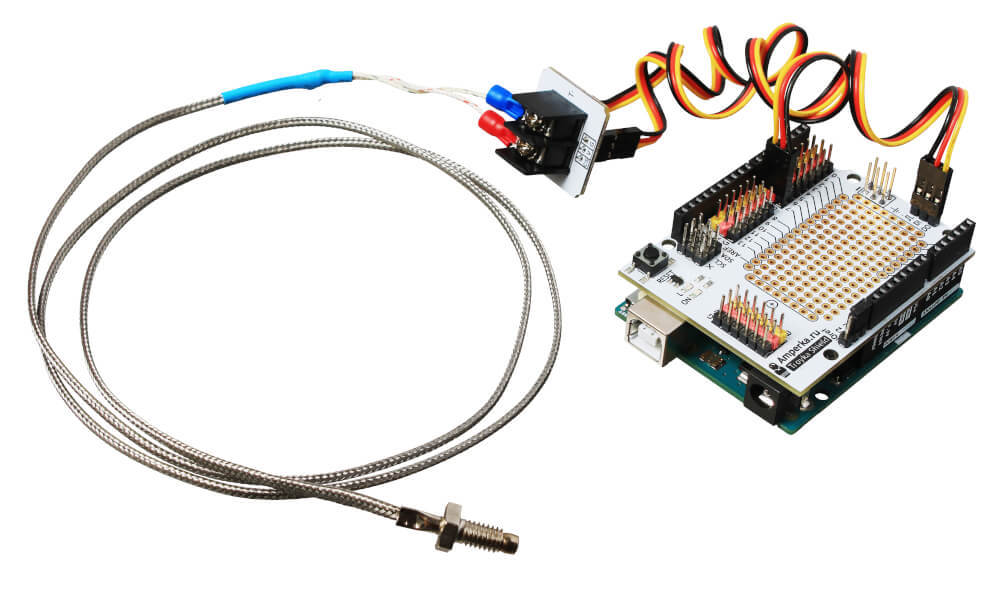

Термопара типа K — универсальный жаропрочный термометр, который поможет вам измерить температуру там, где обычный твердотельный датчик просто расплавится: хоть в бойлере, хоть в духовом шкафу с температурой до 1000 °С, хоть на концерте Rammstein.Смело используйте термопару в своих самых горячих и зажигательных проектах, которые не по зубам обычным датчикам температуры вроде DS18B20.ОсобенностиШирокий диапазон измерения температуры от 0 °С до 600 °С с точностью ±2 °С.Возможен кратковременный нагрев до 1000 °С (на 3–5 минут) ценой ускоренного температурного старения электродов.Цифровой усилитель/преобразователь сигнала MAX6675 с компенсацией температуры холодного конца термопары.12-битный цифровой сигнал с разрешением 0,25 °С.Интерфейс SPI для подключения к управляющим платам.Измерительный зонд (точка горячего спая) надёжно крепится на стандартную резьбу М6.При контакте термопары со средой с избытком серы или свободного кислорода постепенно возникает химическая деградация электродов.Принцип работыТермопара работает за счёт термоэлектрического эффекта, который также называют эффектом Зеебека. Он заключается в том, что на концах разнородных проводников при последовательном соединении возникает электродвижущая сила (ЭДС), пропорциональная разнице температур между контактами. Зная характеристики материалов, можно построить зависимость и вычислить температуру по показаниям вольтметра, подключённого к термопаре.В нашем Troyka-модуле используется самая распространённая термопара типа K (ТХА, хромель-алюмель), которая обладает достаточно линейной характеристикой в рабочем диапазоне температур. Микросхема MAX6675 усиливает полезный сигнал и делает цифровое преобразование с 12-битной точностью, чтобы вы могли легко использовать термопару в своих DIY-проектах.ПодключениеТермопара прикручивается к клеммнику на модуле обработки, который подключается к управляющим платам через две группы Troyka-контактов.Верхняя группаСигнальный (SCK) — линия тактирования интерфейса SPI (Serial Clock).Сигнальный (DO) — линия передачи данных интерфейса SPI (Data Output).Нижняя группаСигнальный (CS) — выбор ведомого устройства в интерфейсе SPI (Chip Select).Питание (V) — питание сенсора (3,3–5 В).Земля (G) — общая земля.При подключении к Arduino или Iskra JS удобно использовать Troyka Shield, а для одноплатных компьютеров Raspberry Pi пригодится Troyka HAT. Полностью избавиться от проводов вам поможет плата расширения Troyka Slot Shield. Контактные ножки модуля также совместимы с breadboard’ом.Комплектация1× Термопара с кабелем1× Плата-модуль2× Трёхпроводной шлейфХарактеристикиТип термопары: К (ТХА)Материал электродов: хромель/алюмельДиапазон измерений температуры: 0…+600 °СТочность измерения температуры: ±2 °СЧувствительность термопары: 40 мВ/°CРезьба крепления: М6Матерал крепления: нержавеющая стальТип кабеля: экранированный с металлической оплёткойДлина кабеля: 1 мЦифровой усилитель/преобразователь: MAX6675Сигнал датчика: цифровой (12 бит)Интерфейс: SPIНапряжение питания: 3,3–5 ВПотребляемый ток: 0,7 мАРазмеры модуля: 25,4×25,4×25 ммРесурсыИнструкция по использованию, примеры и документацияЧто такое Troyka-модули?
