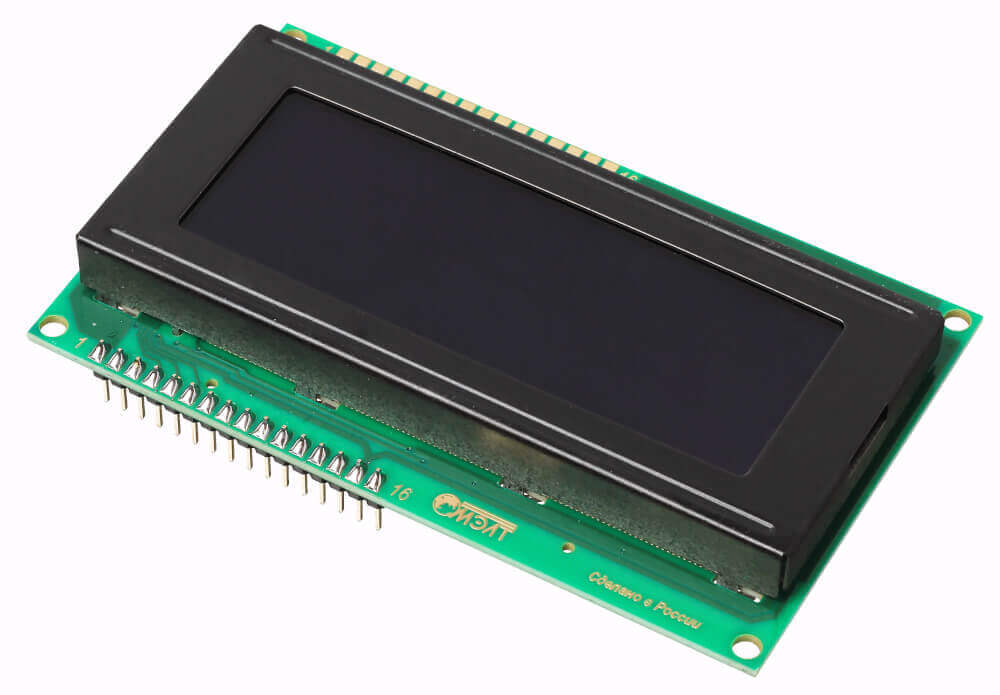

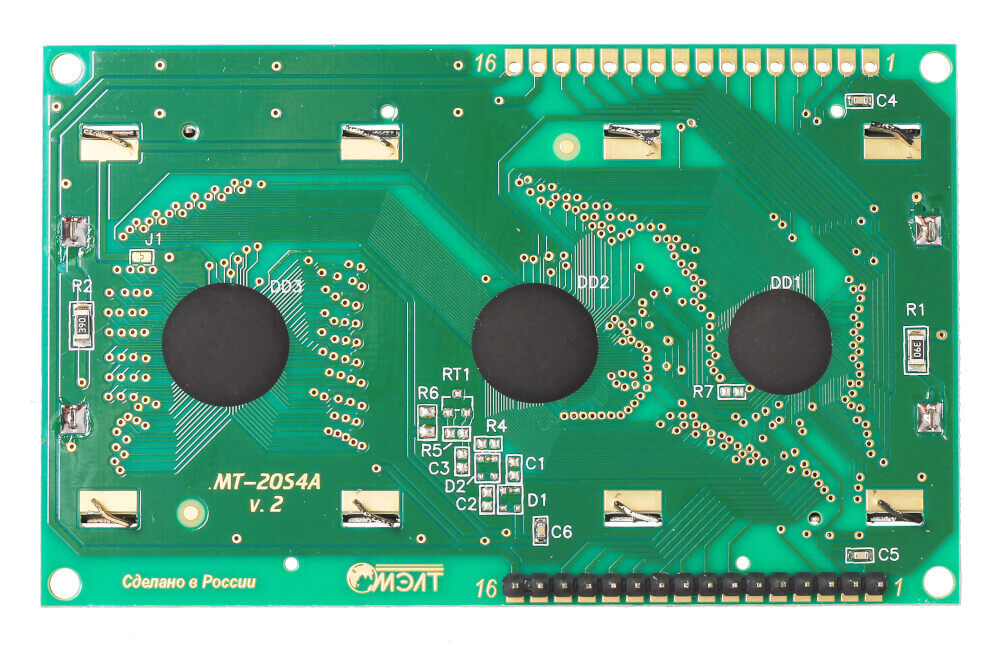

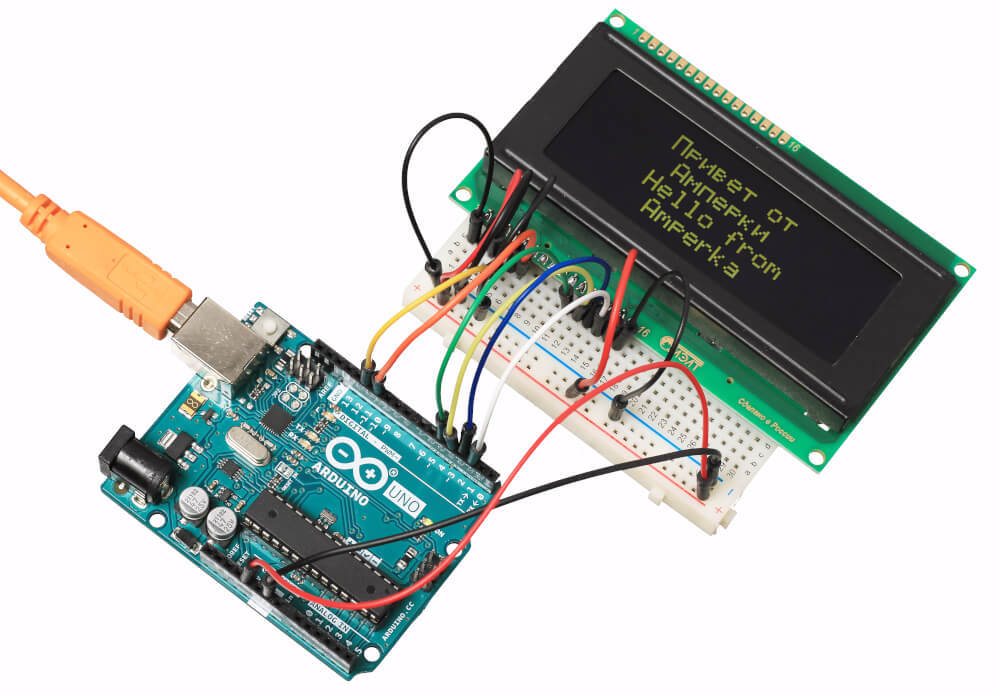

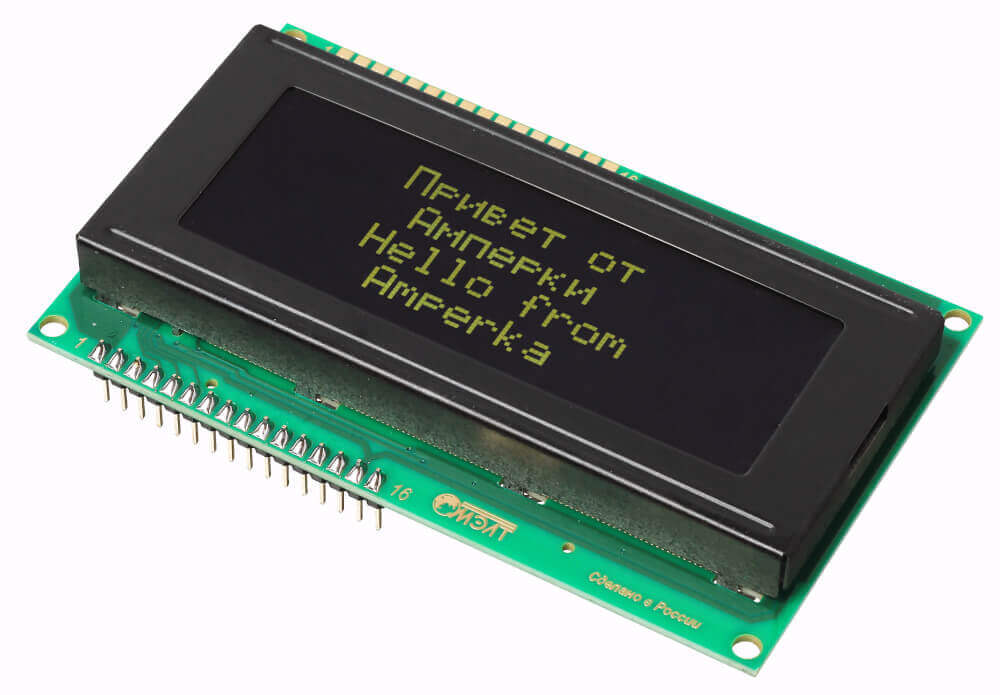

Большой текстовый ЖК-экран на четыре строки по 20 символов подойдёт для вывода подробного меню с интерфейсом вашего устройства и отображения показаний датчиков.НачинкаLCD-дисплей MT-20S4A компании МЭЛТ умеет выводить латиницу, кириллицу и набор зашитых типографских знаков. Знакогенератор также позволяет создать 8 собственных символов. На чёрном фоне экрана выводятся зелёные символы размером 5×8 точек — похожие дисплеи встречаются, например, в вендинговых аппаратах и турникетах общественного транспорта.Дисплей управляется чипом Ангстрем КБ1013ВГ6, аналогичным Hitachi HD44780, который является стандартом де-факто для знакосинтезирующих LCD-дисплеев. Это даёт полную совместимость с зарубежными моделями экранов.Встроенная LED-подсветка экрана включается подачей питания на соответствующие пины.ПодключениеТекстовый дисплей подключается к управляющей электронике через 16 контактов. Смотрите полную распиновку с примерами подключения в инструкции на нашей Wiki.Для удобного прототипирования вам пригодится макетная плата c соединительными проводами «папа-папа».ПрограммированиеДля работы с дисплеем существуют готовые библиотеки для Arduino IDE и визуальной среды программирования XOD IDE. Также им можно управлять в среде Espruino Web IDE или Raspbian.Комплектация1× Знакосинтезирующий дисплейХарактеристикиМодель: МЭЛТ MT-20S4A-2VLGТип дисплея: жидкокристаллический (LCD)Тип подсветки: светодиодная (LED)Индикация: 4 строки по 20 символовЦвет: монохромныйЦвет символов: зелёныйЦвет фона: чёрныйДрайвер матрицы: Ангстрем КБ1013ВГ6Интерфейс: параллельный 4/8 битНапряжение питания: 5 ВМаксимальный ток потребления: 1,4 мАПотребляемый ток подсветки: 120 мАНапряжение логических уровней: 3,3–5 ВГабариты: 98×60×13 ммРесурсыВидеообзор линейки текстовых экранов МЭЛТ:Инструкция по применению, примеры и документацияВстроенная библиотека Arduino IDEБиблиотека для Arduino с поддержкой русскогоБиблиотека для XOD IDEБиблиотека для Iskra JS
