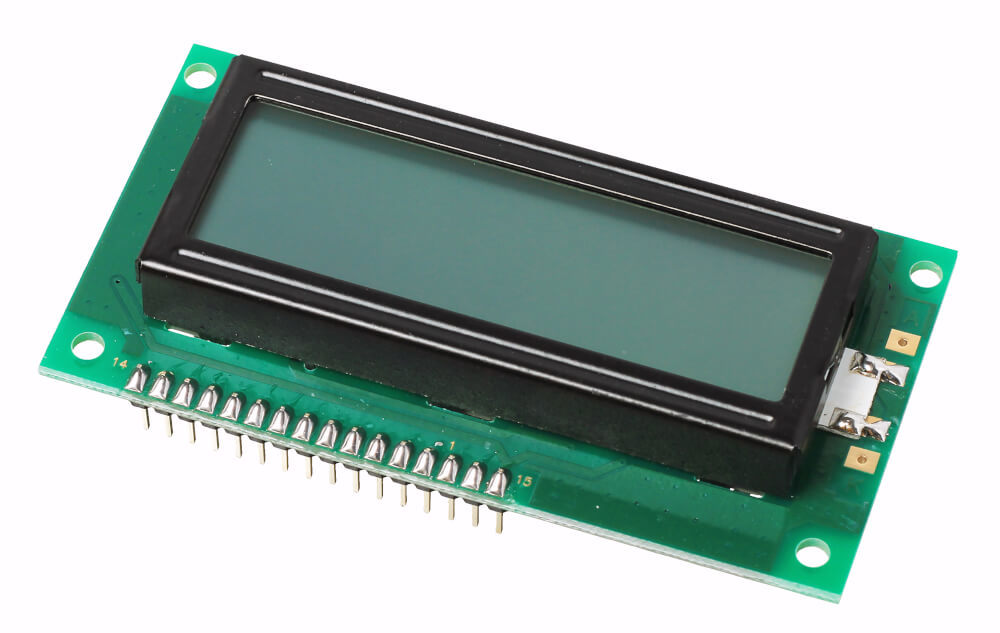

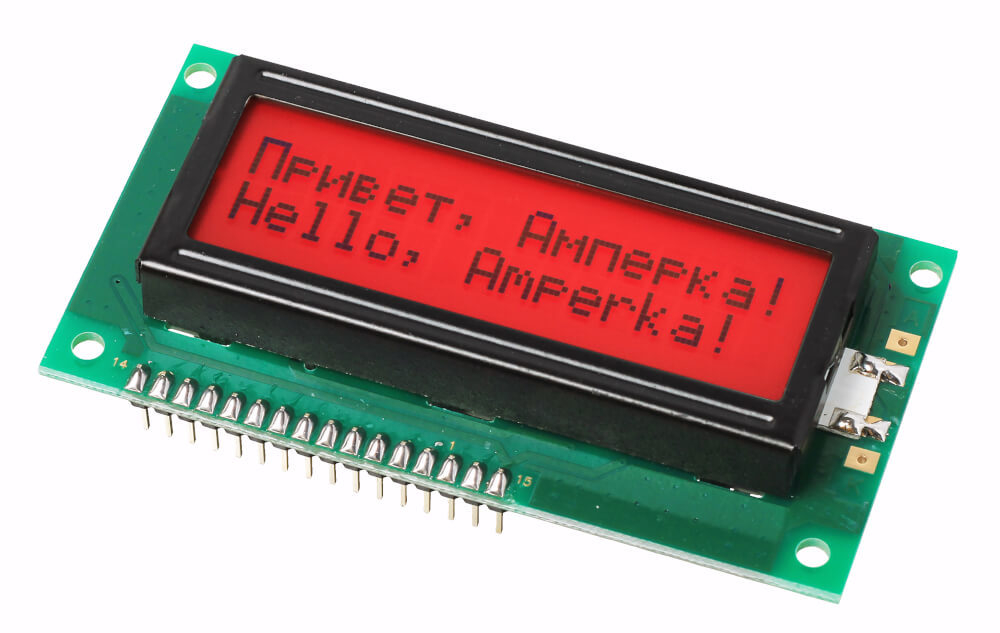

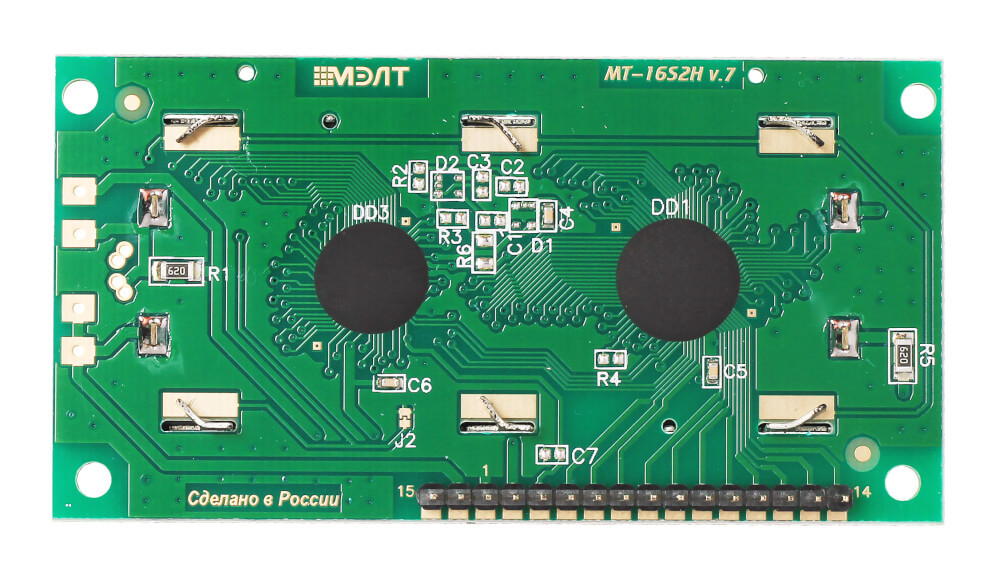

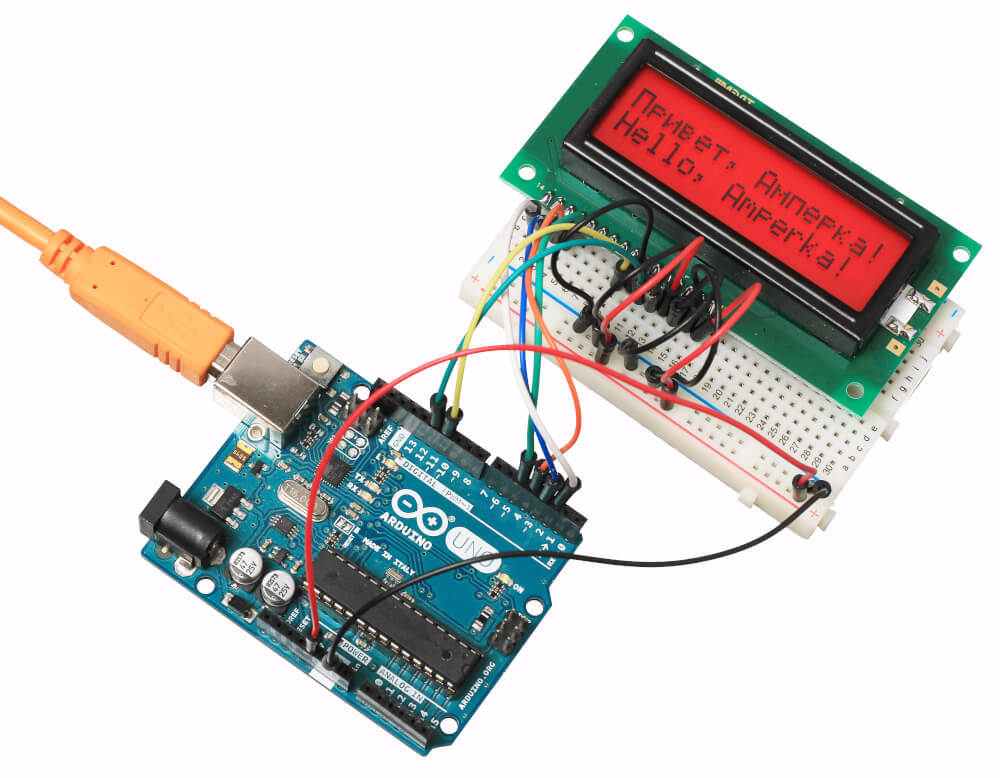

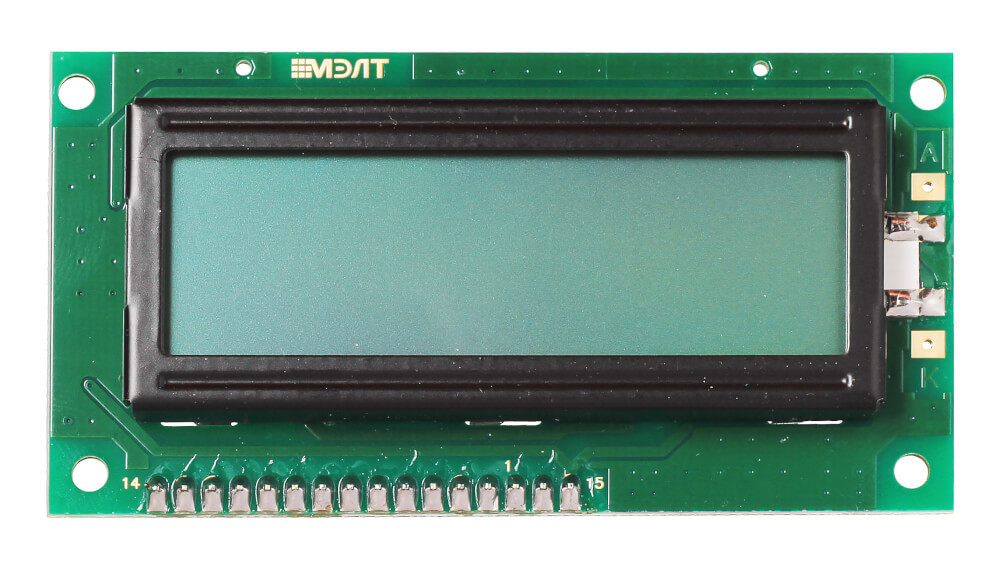

Текстовый ЖК-экран на две строки по 16 символов подойдёт для создания интерфейса вашего устройства или отображения показаний датчиков.НачинкаLCD-дисплей MT-16S2H компании МЭЛТ умеет выводить латиницу, кириллицу и набор зашитых типографских знаков. Знакогенератор также позволяет создать 8 собственных символов. На красном фоне экрана выводятся чёрные символы размером 5×8 точек — похожие дисплеи встречаются, например, в вендинговых аппаратах и турникетах общественного транспорта.Дисплей управляется чипом Ангстрем КБ1013ВГ6, аналогичным Hitachi HD44780, который является стандартом де-факто для знакосинтезирующих LCD-дисплеев. Это даёт полную совместимость с зарубежными моделями экранов.Встроенная LED-подсветка экрана включается подачей питания на соответствующие пины.ПодключениеТекстовый дисплей подключается к управляющей электронике через 16 контактов. Смотрите полную распиновку с примерами подключения в инструкции на нашей Wiki.Для удобного прототипирования вам пригодится макетная плата c соединительными проводами «папа-папа».ПрограммированиеДля работы с дисплеем существуют готовые библиотеки для Arduino IDE и визуальной среды программирования XOD IDE. Также им можно управлять в среде Espruino Web IDE или Raspbian.Комплектация1× Знакосинтезирующий дисплейХарактеристикиМодель: МЭЛТ MT-16S2H-2FLRТип дисплея: жидкокристаллический (LCD)Тип подсветки: светодиодная (LED)Индикация: 2 строки по 16 символовЦвет: монохромныйЦвет символов: чёрныйЦвет фона: красныйДрайвер матрицы: Ангстрем КБ1013ВГ6Интерфейс: параллельный 4/8 битНапряжение питания: 5 ВМаксимальный ток потребления: 1 мАПотребляемый ток подсветки: 100 мАНапряжение логических уровней: 3,3–5 ВГабариты: 84×44×13 ммРесурсыВидеообзор линейки текстовых экранов МЭЛТ:Инструкция по применению, примеры и документацияВстроенная библиотека Arduino IDEБиблиотека для Arduino с поддержкой русскогоБиблиотека для XOD IDEБиблиотека для Iskra JSТестер батареек
