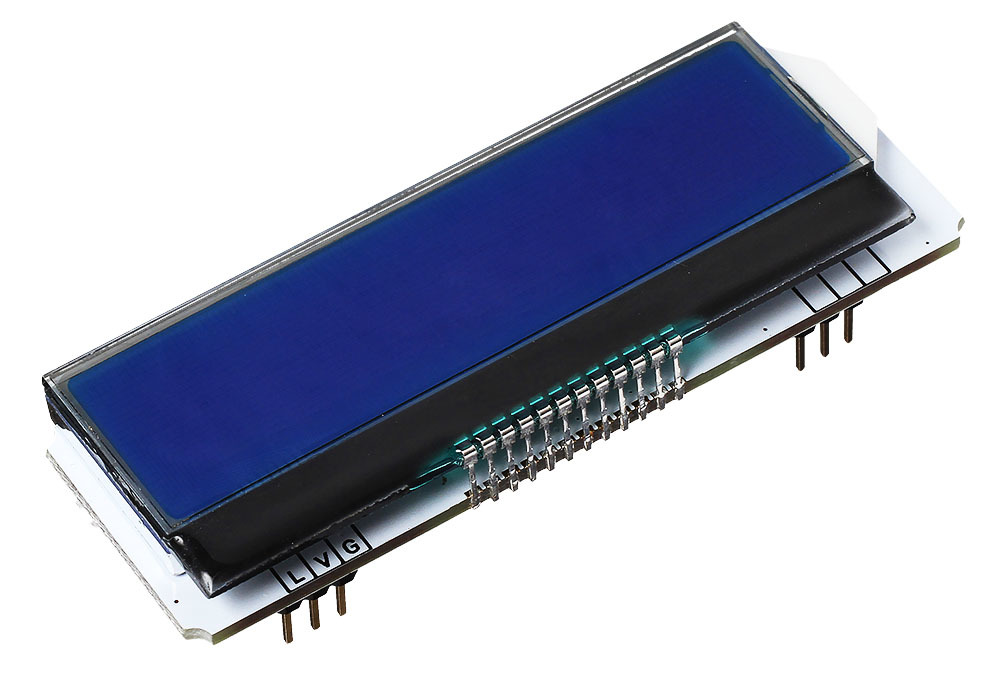

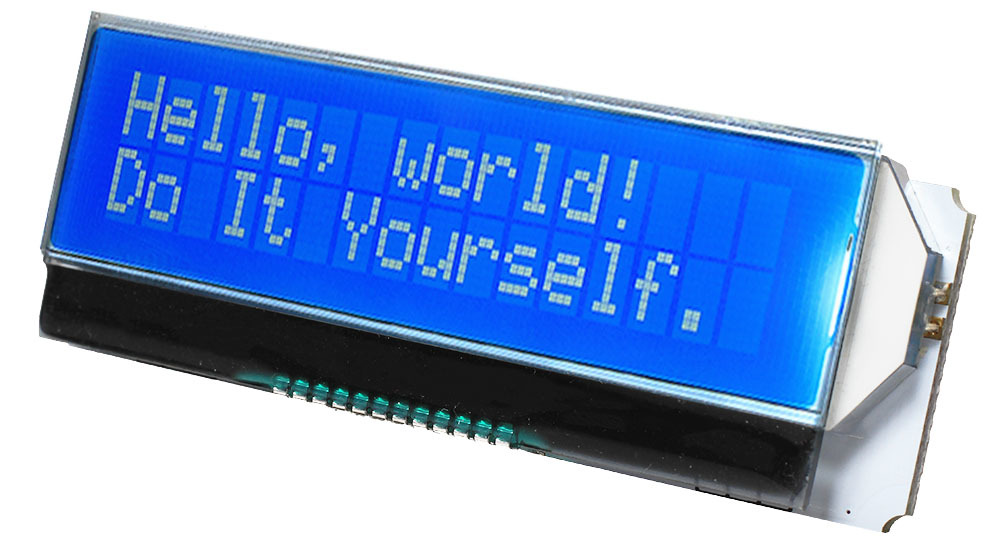

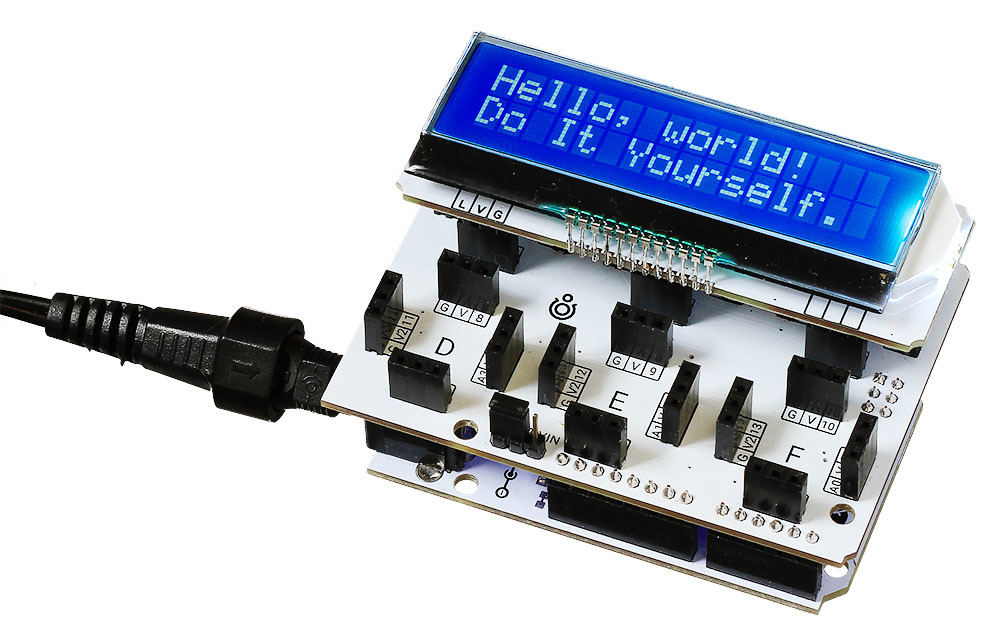

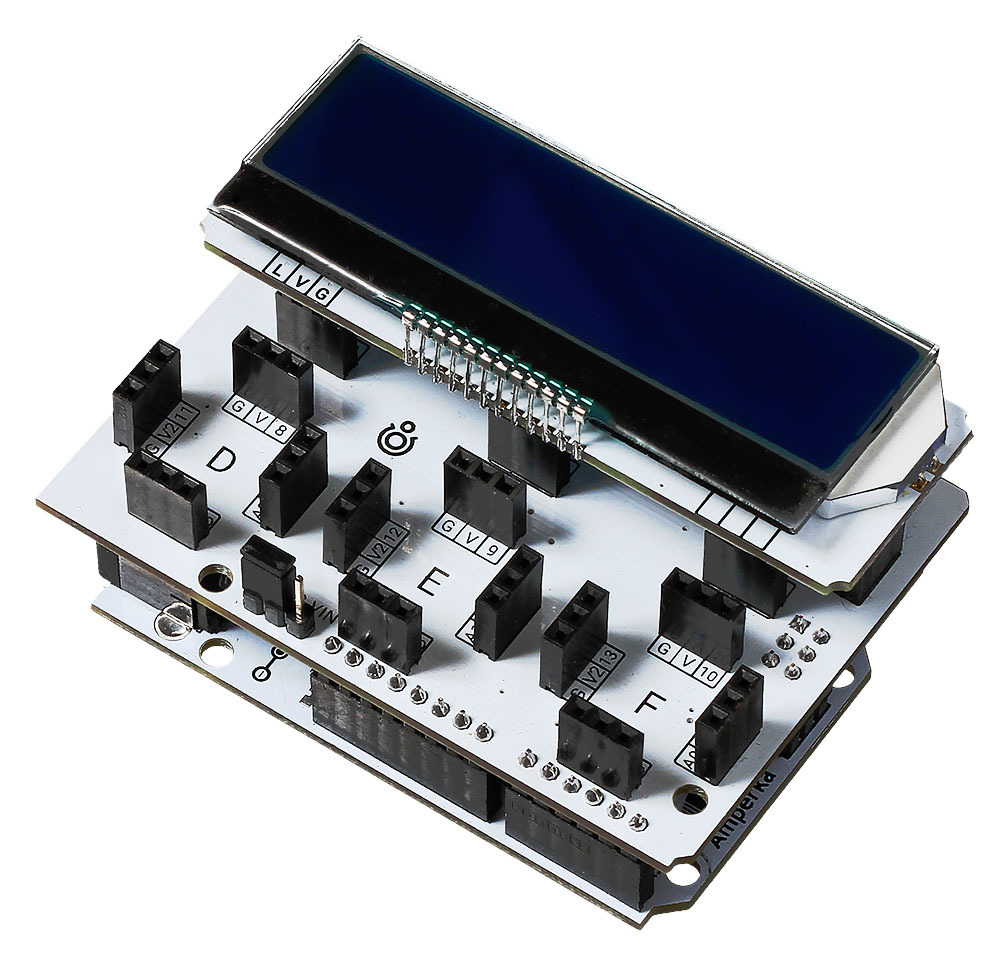

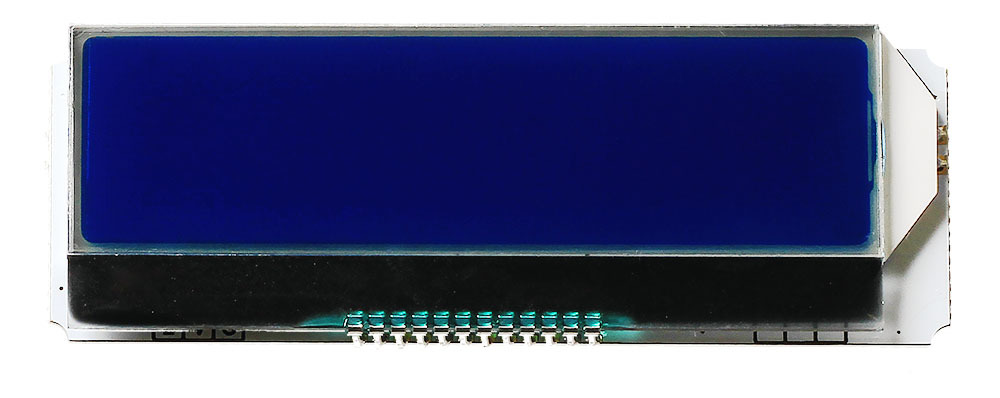

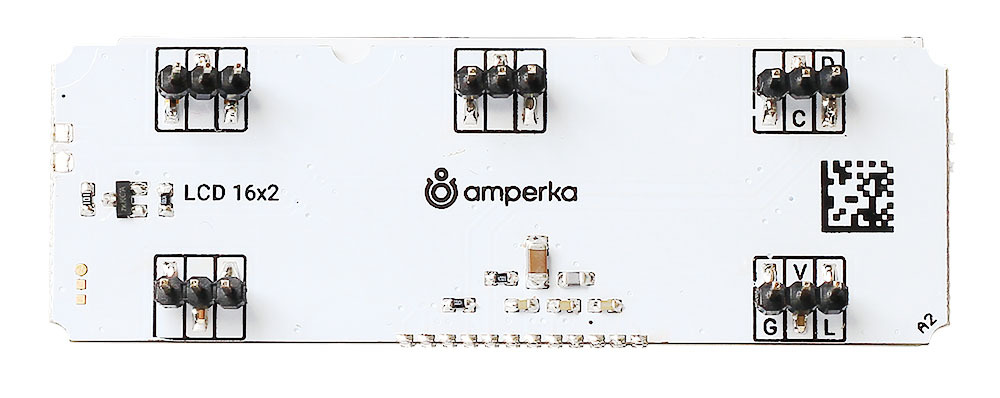

Знакосинтезирующий экран — самый простой способ отобразить процессы вашего устройства в текстовом виде. На дисплей удобно выводить показания сенсоров с домашней метеостанции, следить за процессом приготовления капучино в DIY-кофемашине или отображать текущие координаты в GPS-трекере.НачинкаОсновой индикатора является жидкокристаллическая матрица, которая отображает две строки по 16 символов. Каждый символ состоит из отдельного знакоместа 5×8 пикселей. Матрица дисплея подключена к встроенному чипу ST7032, который выполняет роль посредника между экраном и микроконтроллером.Так как LCD-матрица сама по себе не излучает свет, в корпус дисплейного модуля встроена LED-подсветка.Что можно вывестиДисплей умеет отображать все строчные и прописные буквы латинского алфафита, а также типографские символы. Для любителей экзотики есть возможность создавать собстенные иконки.ПодключениеНа модуле выведено пять групп Troyka-контактов, из них две задействованы под линии питания и данных. Остальные используются только для надёжной фиксации платы.Нижняя группаСигнальный (L) — пин управления подсветкой дисплея. Подключите к цифровому пину микроконтроллера;Питание (V) — соедините с рабочим напряжением микроконтроллера;Земля (G) — соедините с пином GND микроконтроллера.Верхняя группаСигнальный (D) — пин данных шины I²C. Подключите к SDA пину микроконтроллера;Сигнальный (C) — пин тактирования шины I²C. Подключите к пину SCL микроконтроллера.При подключении к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield. С Troyka Slot Shield провода не понадобятся.ПрограммированиеНа аппаратном уровне дисплей общается с управляющей электроникой по шине I²C.Но не переживайте о битах и байтах: используйте нашу техническую документацию и библиотеки. На выходе общение с модулем чуть сложнее мигания светодиодом.Комплектация1× Дисплейный модуль2× Трёхпроводной шлейфХарактеристикиТип дисплея: текстовыйЦвет: монохромныйТехнология: LCD (Liquid Crystal Display)Индикация: две строки по 16 символовДрайвера матрицы: ST7032Интерфейс: I²CАдрес модуля: 0x3EТип подсветки: LEDЦвет подсветки: синийЦвет символов: белыйНапряжение питания: 3,3–5 ВГабариты: 76,2×25,4 ммРесурсыВидеообзор текстового дисплея 16×2:Руководство по использованию, примеры и документацияЧто такое Troyka-модули?
