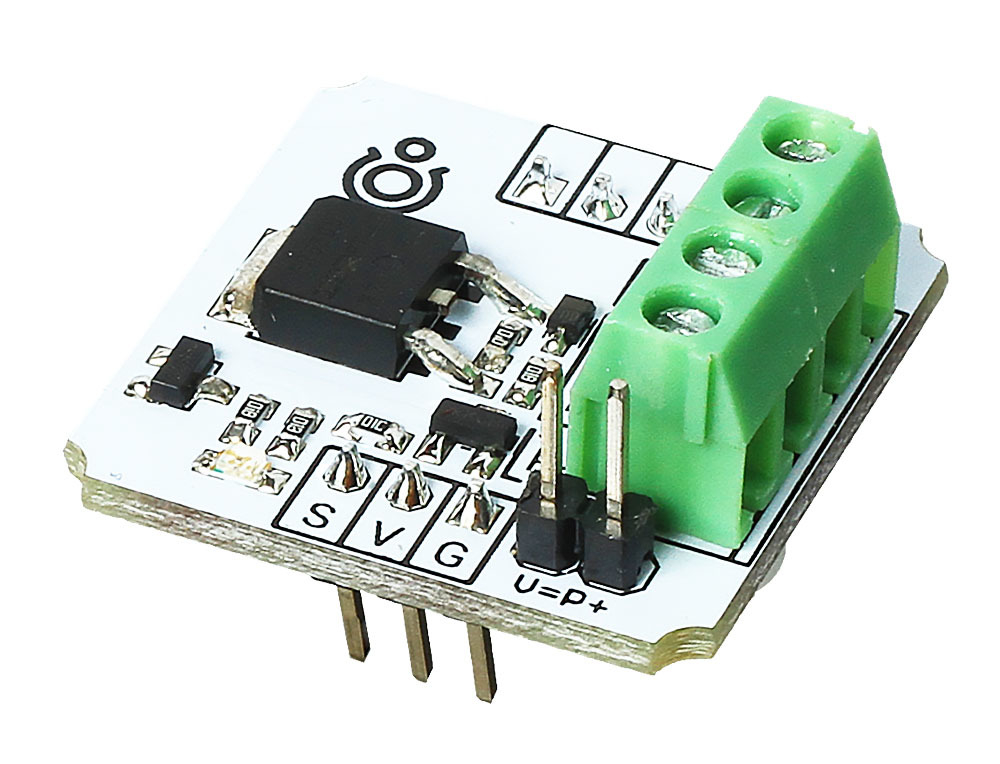

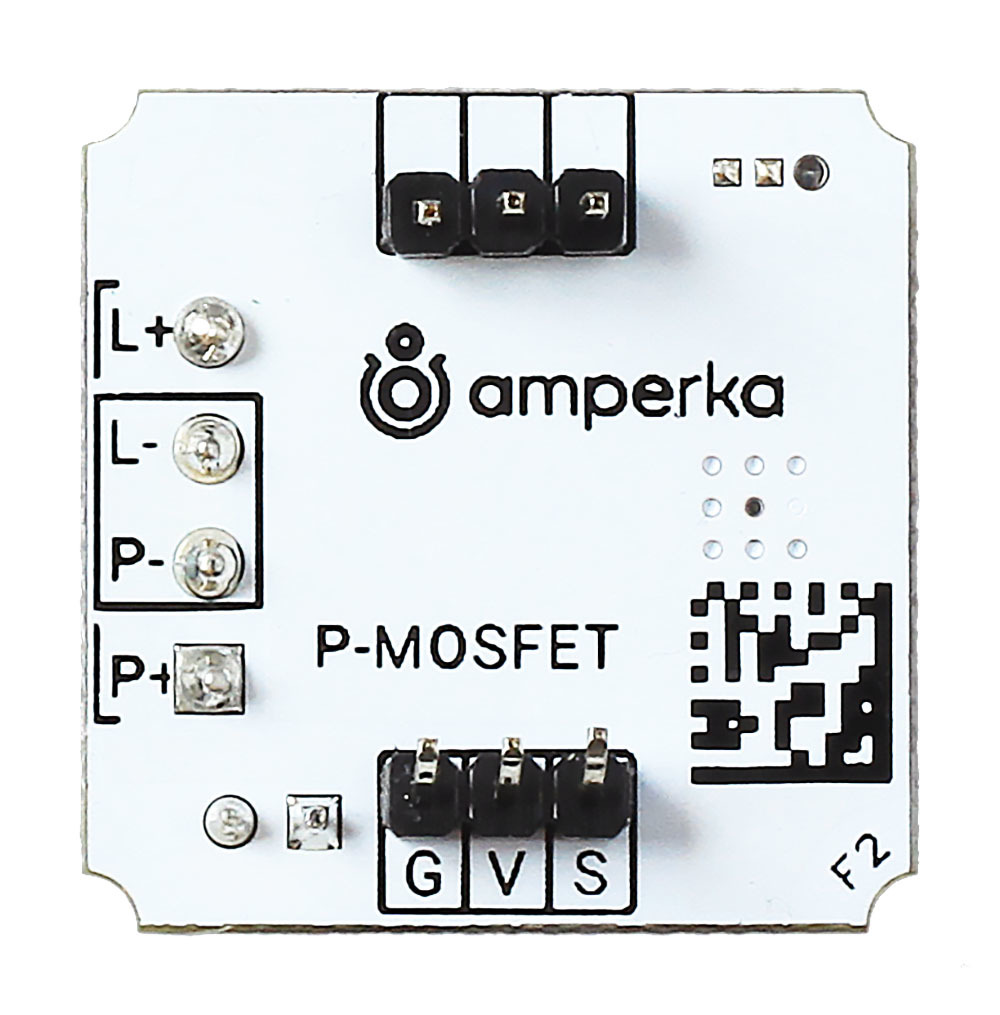

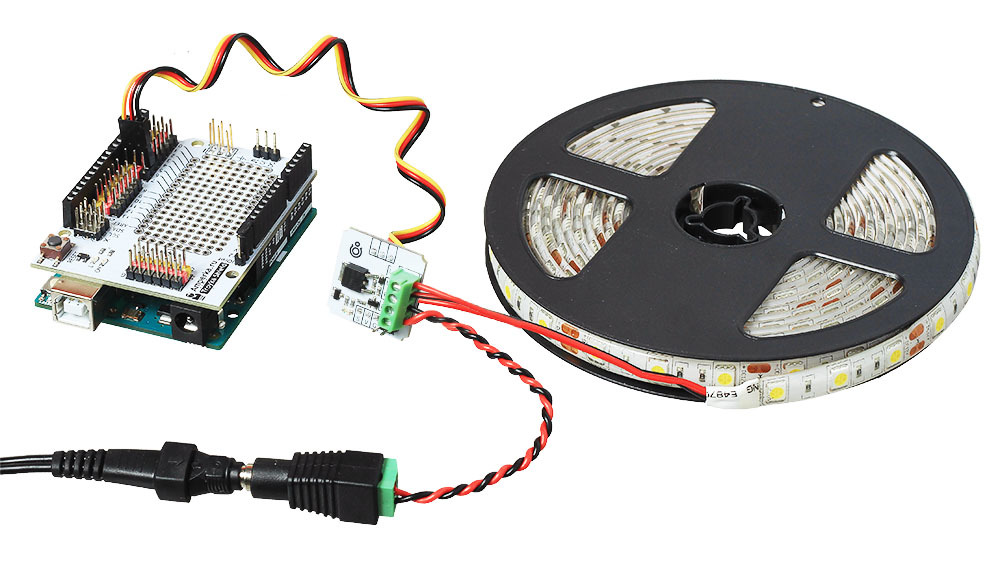

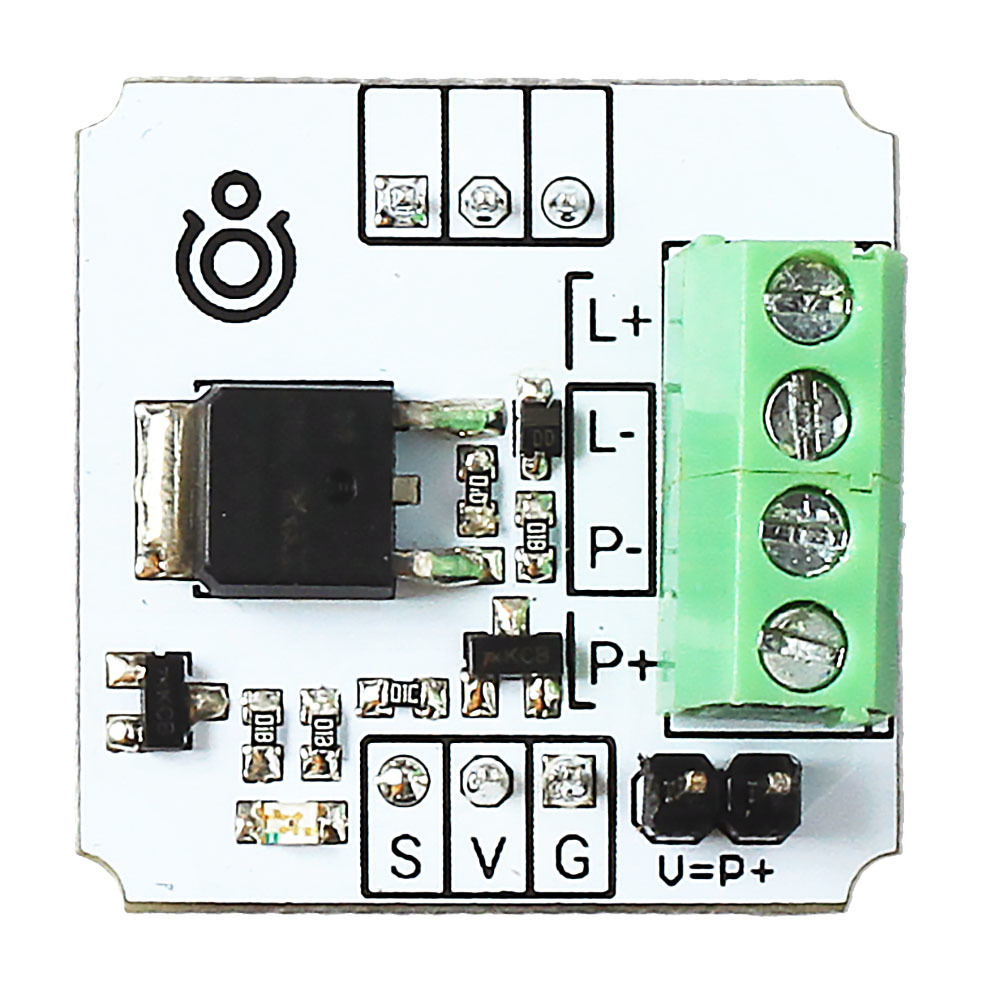

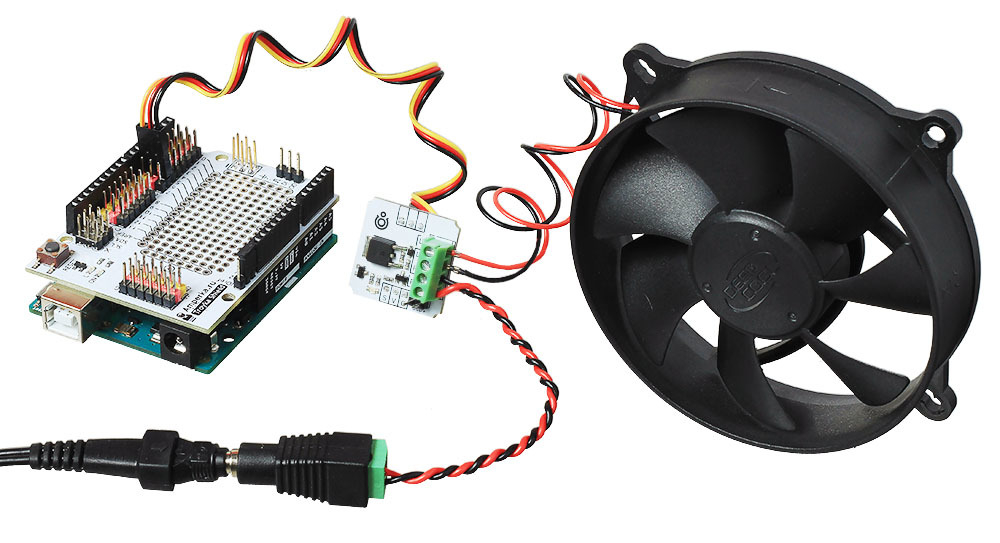

Силовой ключ на базе полевого транзистора с каналом P-типа подойдёт для коммутации цепей с большим постоянным током. Модуль пригодится для управления электрическими замками в охранных системах или автомобильными системами с общим минусовым контактом на шасси. P-channel MOSFET позволит вам не возиться с пайкой, макетной платой и необходимой обвязкой для работы полевого транзистора — всё уже собрано в виде готового Troyka-модуля.У транзисторного ключа есть важное преимущество перед обыкновенным реле: вы сможете плавно управлять нагрузкой (яркостью светодиодов, скоростью электродвигателя и т. п.) с помощью ШИМ, а не просто включать-выключать питание.Отличия N- и P-канальных силовых ключейСиловые ключи на полевых транзисторах с переходом N- и P-типа решают похожие задачи, но у них отличается принцип управления нагрузкой.Силовой ключ на N-канальном транзисторе переключает минусовой контакт нагрузки, а для управления достаточно напряжения ТТЛ-схем. Этот вариант наиболее часто используется с Arduino и другими микроконтроллерами.В случае с P-канальным транзистором мы переключаем плюсовой контакт нагрузки, но для управления нужны более высокие уровни напряжения.Начинка и управлениеНаш силовой ключ содержит полевой транзистор с P-каналом и дополительную обвязку, которая позволяет управлять им точно так же, как N-каналом. Для этого подойдёт любая управляющая плата с напряжением логических уровней 3,3–5 В — то есть, подключив силовой ключ P-Channel к Arduino, вы не заметите никакой разницы, кроме управления плюсовым контактом.При логическом нуле на управляющем контакте ключ разомкнут. При подаче логической единицы ключ замыкается, и через транзистор начитает протекать ток. На модуле силового ключа присутствует светодиод для индикации состояния: он горит при открытом транзисторе и гаснет при закрытом. При использовании ШИМ-сигнала яркость светодиода пропорциональна коэффициенту заполнения ШИМ.ПодключениеМодуль подключается у управляющей платформе через группу Troyka-контактов.Сигнальный (S) — управляющий контакт силового ключа, подключаемый к цифровому пину микроконтроллера.Питание (V) — соединяется с рабочим напряжением контроллера.Земля (G) — соединяется с землёй микроконтроллера.Для подключения к Arduino пригодится Troyka Shield и приложенный в комплекте трёхпроводной шлейф. Чтобы вовсе избавиться от проводов, воспользуйтесь Troyka Slot Shield. А для управления ключом с микрокомпьютера Raspberry Pi используйте Troyka HAT.Контакты нагрузки подключаются к колодкам под винт L+ и L- с соблюдением полярности. Источник питания нагрузки подключается к колодкам под винт P+ и P-.Обратите внимание, что контакты L− и P− на модуле объединены, а силовой ключ коммутирует контакты L+ и P+.Комплектация1× Плата-модуль1× Трёхпроводной шлейфХарактеристикиТранзистор: IRFR5305PBF (P-канальный)Рабочее напряжение: 3,3–5 ВПотребляемый ток: до 100 мАМаксимальное коммутируемое напряжение: 30 ВМаксимальный коммутируемый ток: 20 АГабариты: 25,4×25,4 ммРесурсыИнструкция, примеры использования и документацияЧто такое Troyka-модули?
