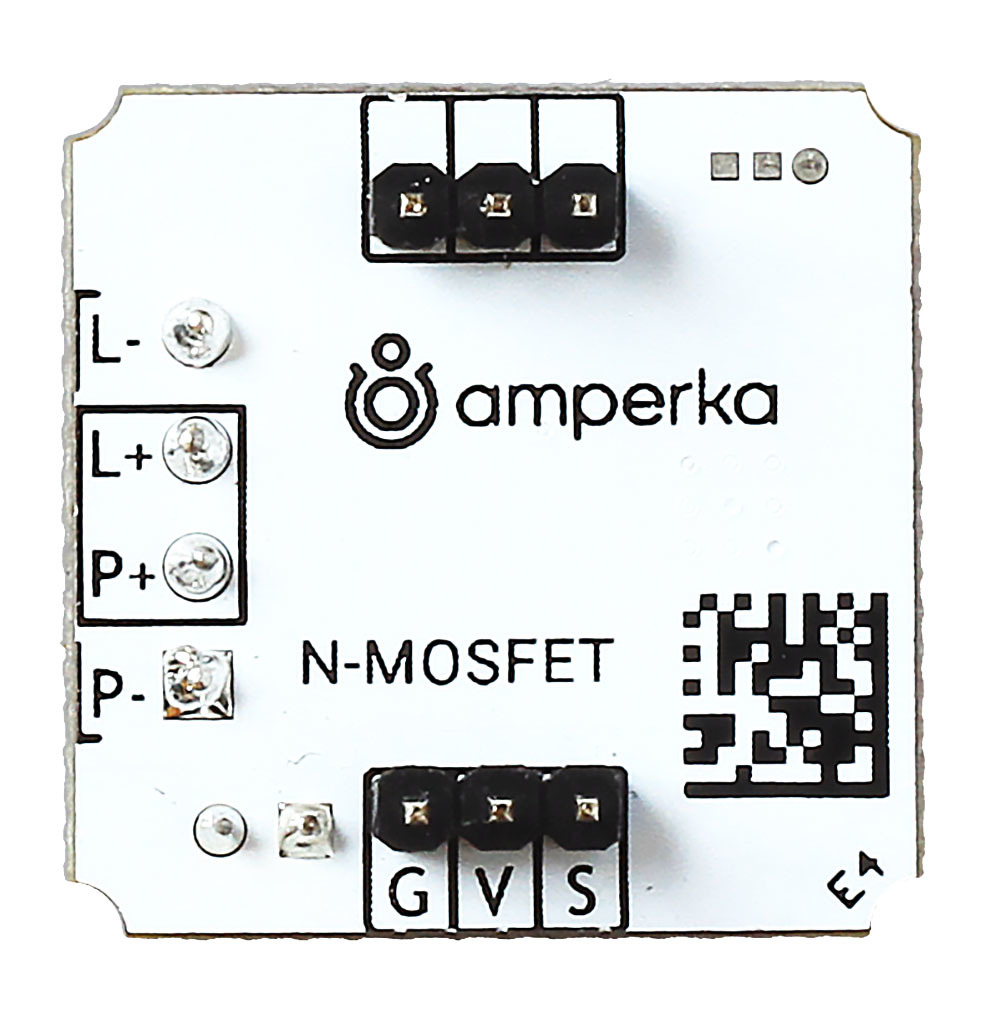

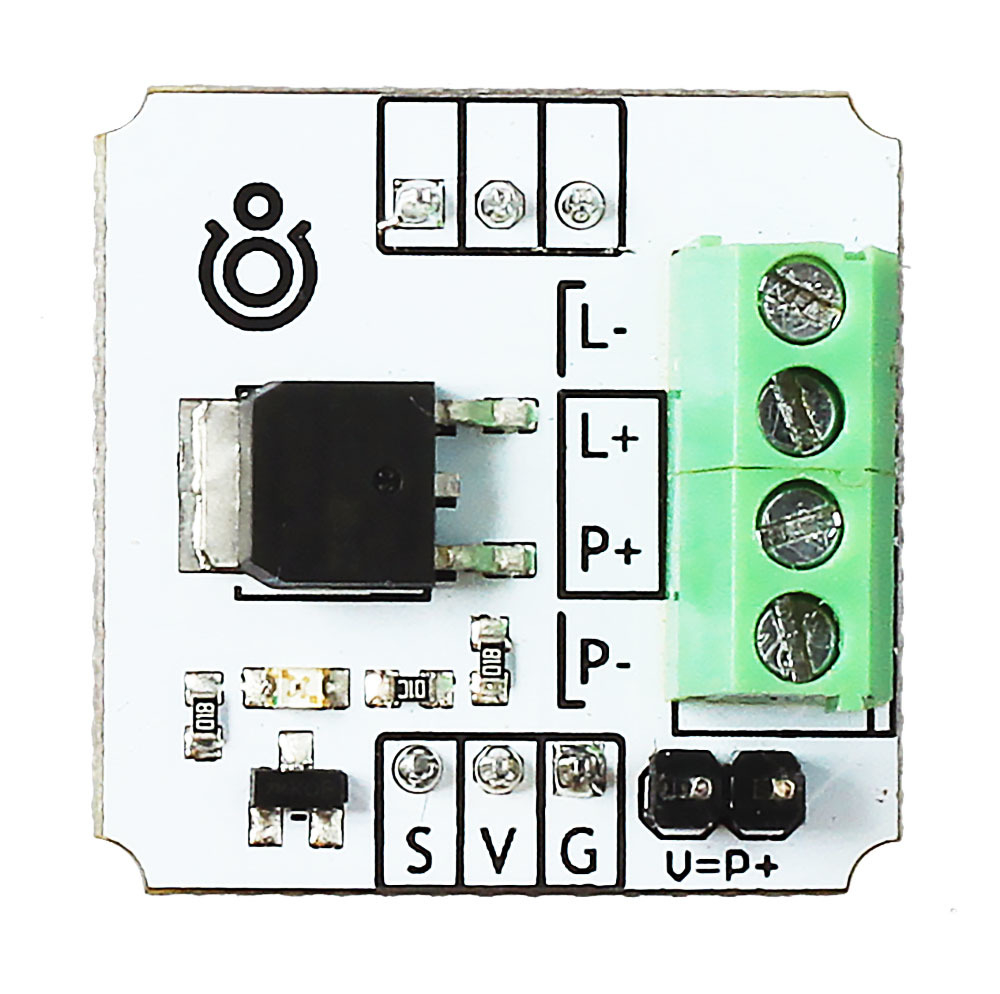

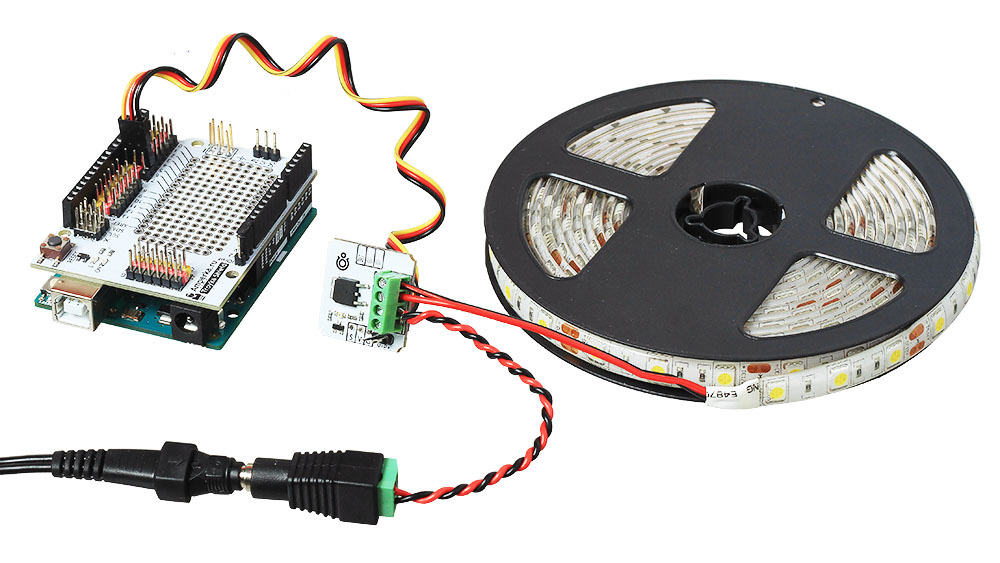

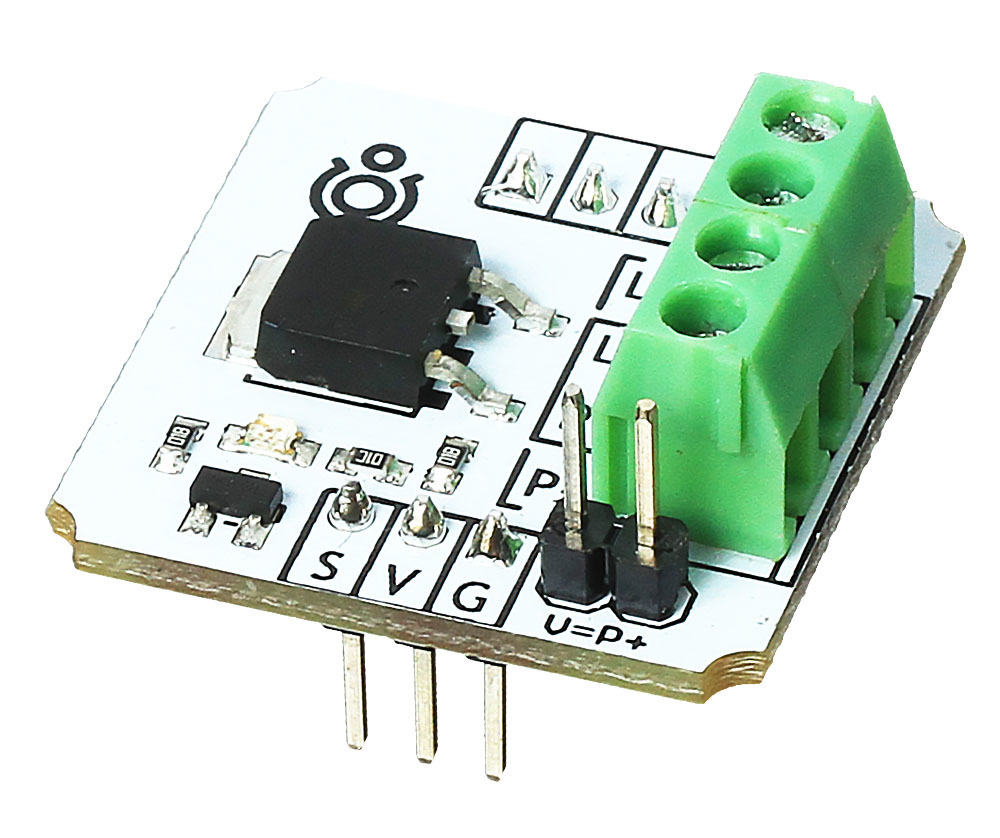

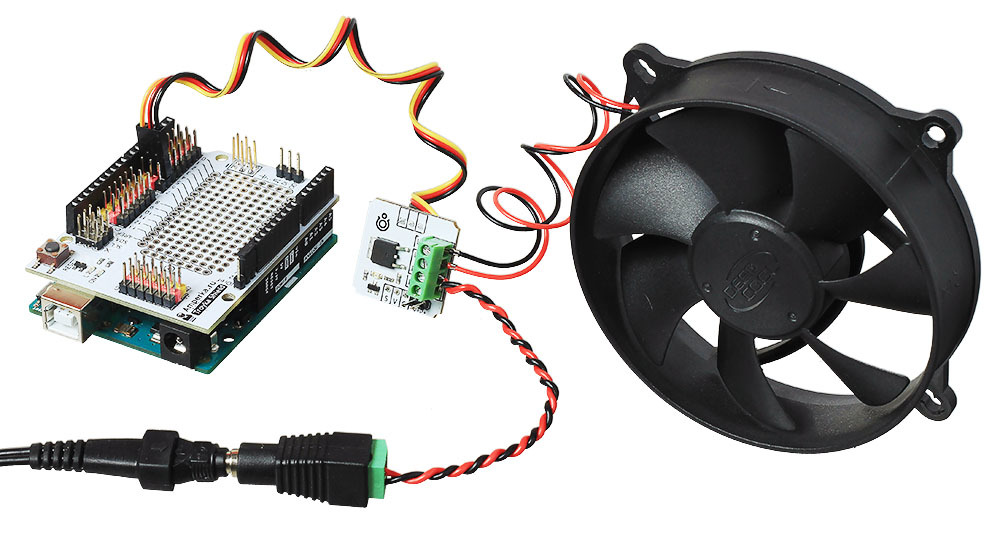

Силовой ключ на базе полевого транзистора с каналом N-типа подойдёт для коммутации цепей с большим постоянным током. Модуль пригодится для управления светодиодными лентами, погружной помпой в системе автополива, соленоидами или электродвигателями. N-channel MOSFET позволит вам не возиться с пайкой, макетной платой и необходимой обвязкой для работы полевого транзистора — всё уже собрано в виде готового Troyka-модуля.У транзисторного ключа есть важное преимущество перед обыкновенным реле: вы сможете плавно управлять нагрузкой (яркостью светодиодов, скоростью электродвигателя и т. п.) с помощью ШИМ, а не просто включать-выключать питание.Отличия N- и P-канальных силовых ключейСиловые ключи на полевых транзисторах с переходом N- и P-типа решают похожие задачи, но у них отличается принцип управления нагрузкой.Силовой ключ на N-канальном транзисторе переключает минусовой контакт нагрузки, а для управления достаточно напряжения ТТЛ-схем. Этот вариант наиболее часто используется с Arduino и другими микроконтроллерами.В случае с P-канальным транзистором переключается плюсовой контакт нагрузки, но для управления нужны более высокие уровни напряжения. Поэтому мы выпускаем силовой ключ P-типа в виде Troyka-модуля, заточенного для Arduino, Raspberry Pi и других управляющих платформ.Начинка и управлениеДанный силовой ключ содержит полевой транзистор с N-каналом, который переключает минусовой контакт нагрузки. Он управляется напряжением логического уровня 3,3–5 В и совместим с любым контроллером.При логическом нуле на управляющем контакте ключ разомкнут. При подаче логической единицы ключ замыкается, и через транзистор начитает протекать ток. На модуле силового ключа присутствует светодиод для индикации состояния: он горит при открытом транзисторе и гаснет при закрытом. При использовании ШИМ-сигнала яркость светодиода пропорциональна коэффициенту заполнения ШИМ.ПодключениеМодуль подключается у управляющей платформе через группу Troyka-контактов.Сигнальный (S) — управляющий контакт силового ключа, подключаемый к цифровому пину микроконтроллера.Питание (V) — соединяется с рабочим напряжением контроллера.Земля (G) — соединяется с землёй микроконтроллера.Для подключения к Arduino пригодится Troyka Shield и приложенный в комплекте трёхпроводной шлейф. Чтобы вовсе избавиться от проводов, воспользуйтесь Troyka Slot Shield. А для управления ключом с микрокомпьютера Raspberry Pi используйте Troyka HAT.Контакты нагрузки подключаются к колодкам под винт L+ и L- с соблюдением полярности. Источник питания нагрузки подключается к колодкам под винт P+ и P-.Обратите внимание, что контакты L+ и P+ на модуле объединены, а силовой ключ коммутирует контакты L- и P-.ХарактеристикиТранзистор: IRLR8113 (N-канальный)Рабочее напряжение: 3,3–5 ВПотребляемый ток: до 100 мАМаксимальное коммутируемое напряжение: 30 ВМаксимальный коммутируемый ток: 20 АГабариты: 25,4×25,4 ммРесурсыВидеообзор силового ключа v3:Инструкция, примеры использования и документацияЧто такое Troyka-модули?
