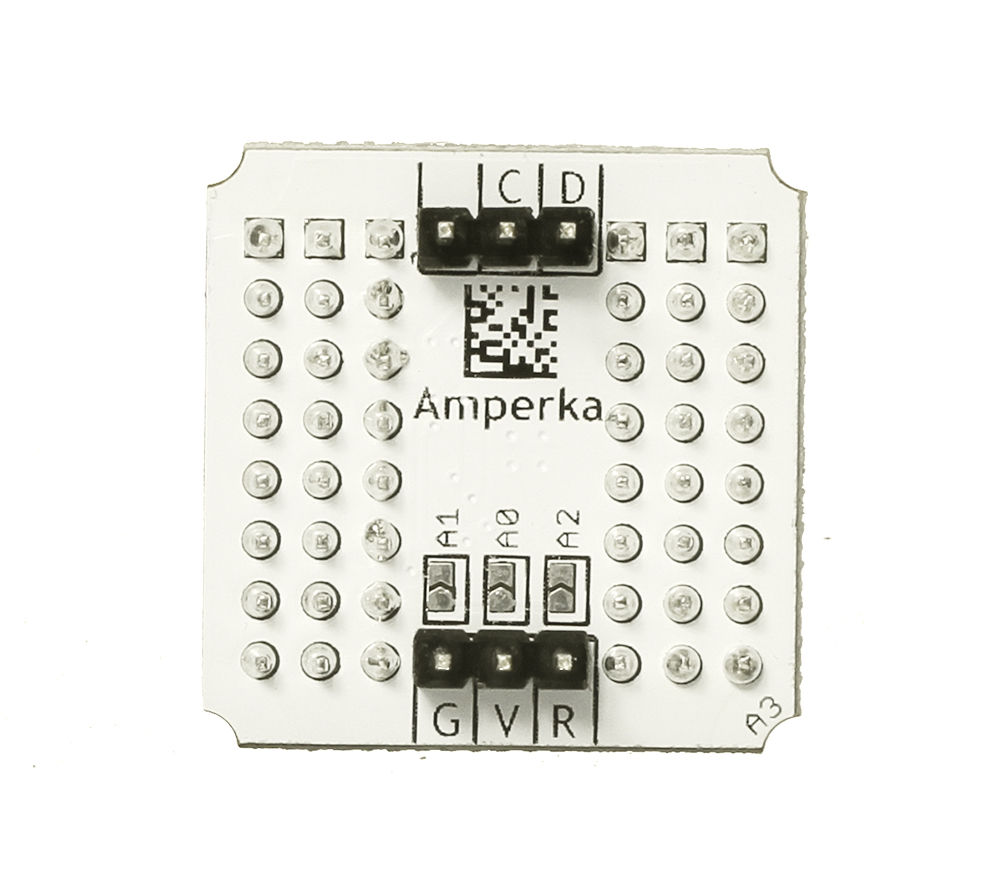

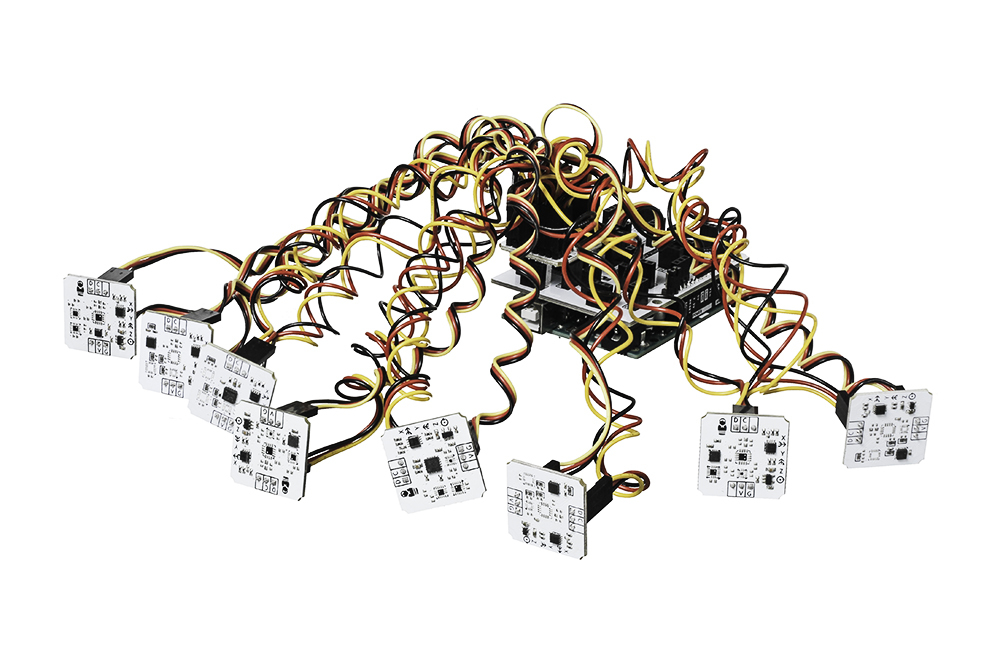

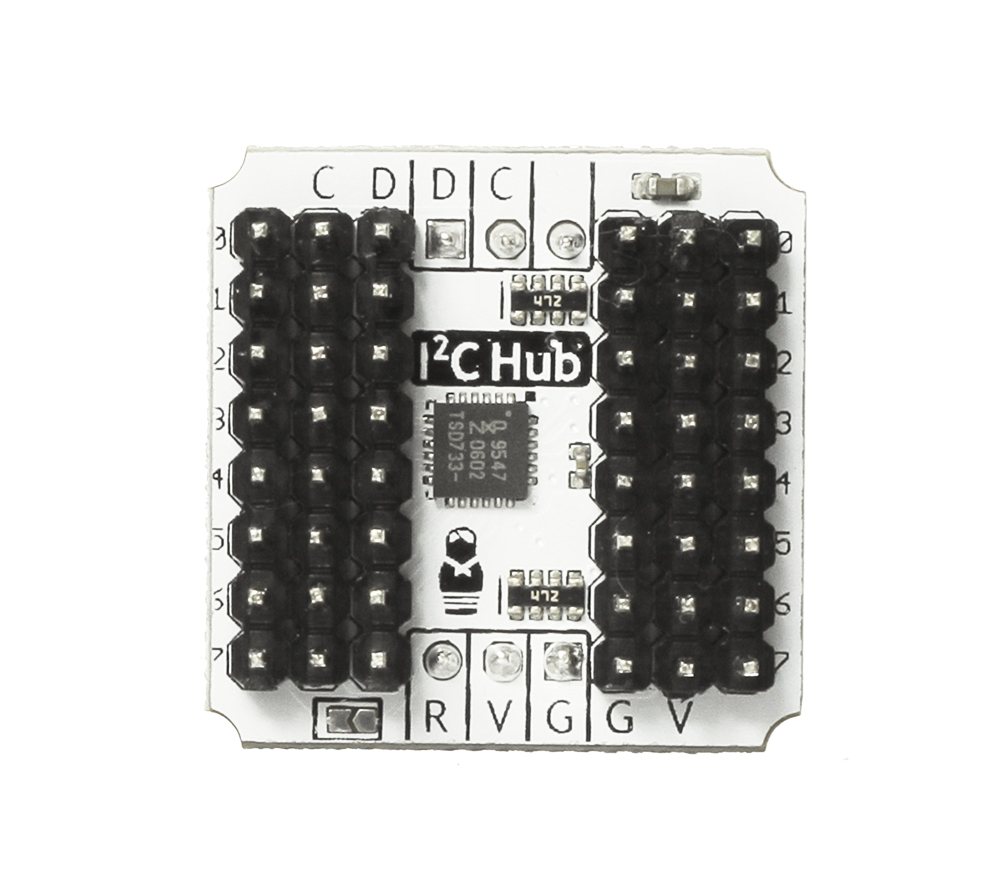

Забудьте о конфликтах I²C модулей с одинаковыми адресами. Используйте несколько IMU-сенсоров для управления квадрокоптером, отслеживайте жесты с помощью группы датчиков приближения или постройте широкоформатный дисплей на светодиодных матрицах.Принцип работыI²C хаб похож на галетный переключатель в старом телевизоре или железнодорожную стрелку. К устройству подключается несколько управляемых модулей (Slave), но в каждый момент времени активно только одно (Master). Если хотите порботать с другим модулем, необходимо «переключить канал».ПодключениеНа модуле выведено две пары Troyka-контактов.Нижняя группаСигнальный (R) — сигнал сброса микросхемы управления PCA9547. Подключите к цифровому пину микроконтроллера. По умолчанию пин отключён от чипа.Питание (V) — соедините с рабочим напряжением микроконтроллера.Земля (G) — Соедините с пином GND микроконтроллера.Верхняя группаСигнальный (D) — пин данных шины I²C. Подключите к SDA пину микроконтроллера.Сигнальный (C) — пин тактирования шины I²C. Подключите к SCL пину микроконтроллераДля подключения к платам Arduino и Iskra JS используйте плату расширения Troyka Shield. А с Troyka Slot Shield забудьте о проводах вовсе.ПрограммированиеХаб общается с управляющей электроникой по шине I²C. Но вы можете не переживать о битах и байтах. Мы написали библиотеку TroykaI2CHub для Arduino, благодаря которой общение с модулем несложнее мигания светодиодом.Комплектация1× плата сенсор2× трёхпроводных шлейфаХарактеристикиНапряжение питания: 3.3–5 ВИнтерфейс на вход: I²CАдрес модуля по умолчанию: 0x70Интерфейс на выход: восемь дополнительных каналов I²CГабариты: 25,4×25,4 ммРесурсыВидеообзор модуля:Руководство по использованию, примеры и документацияЧто такое Troyka-модули?Библиотека для Arduino
