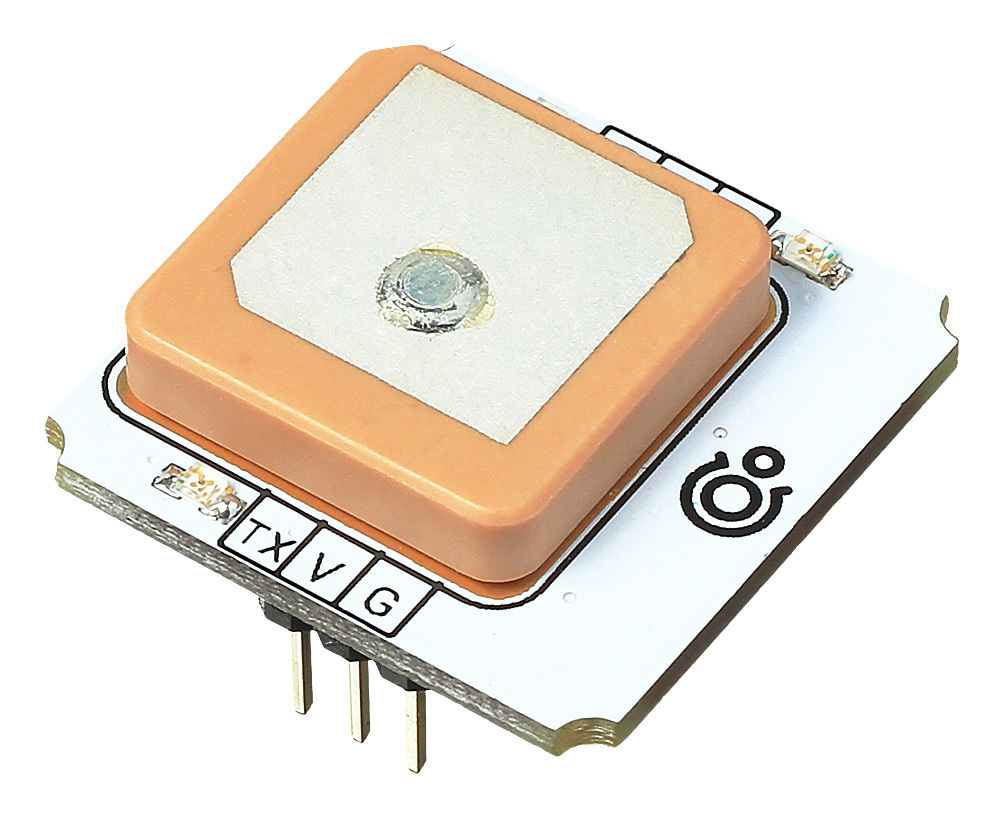

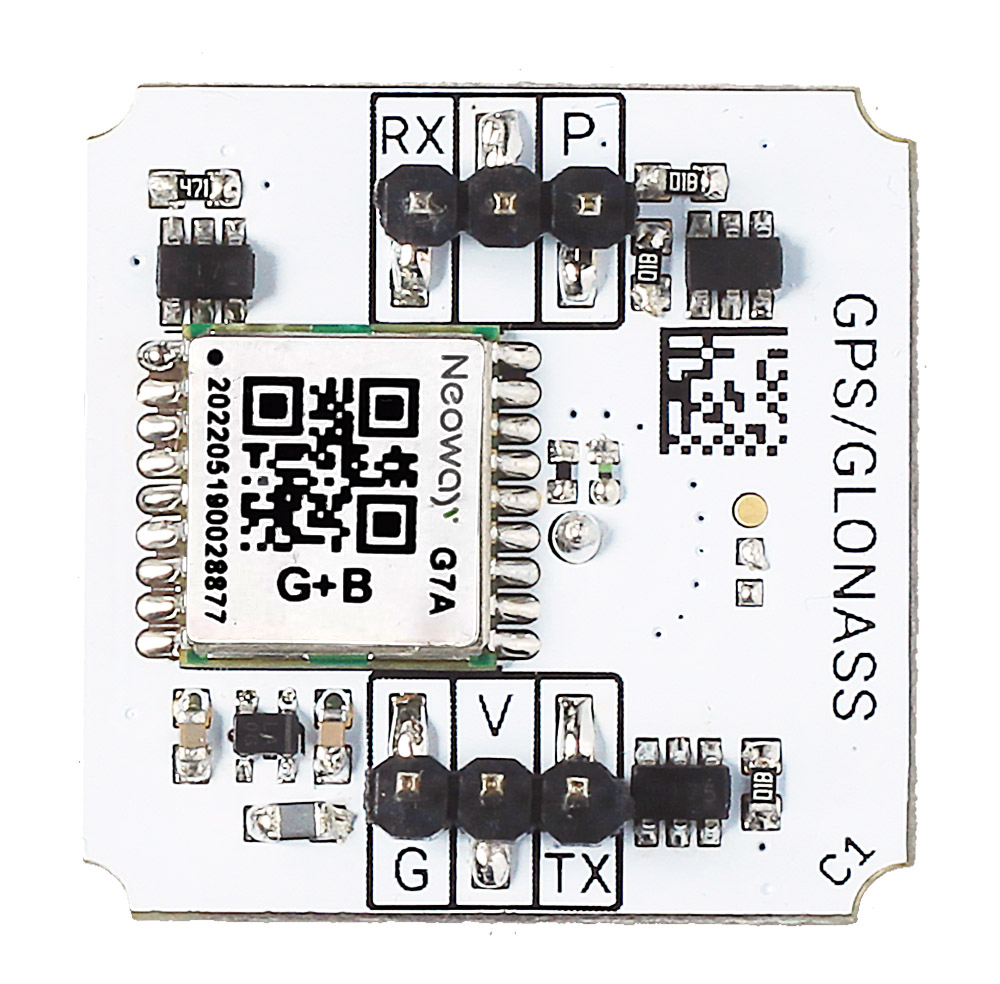

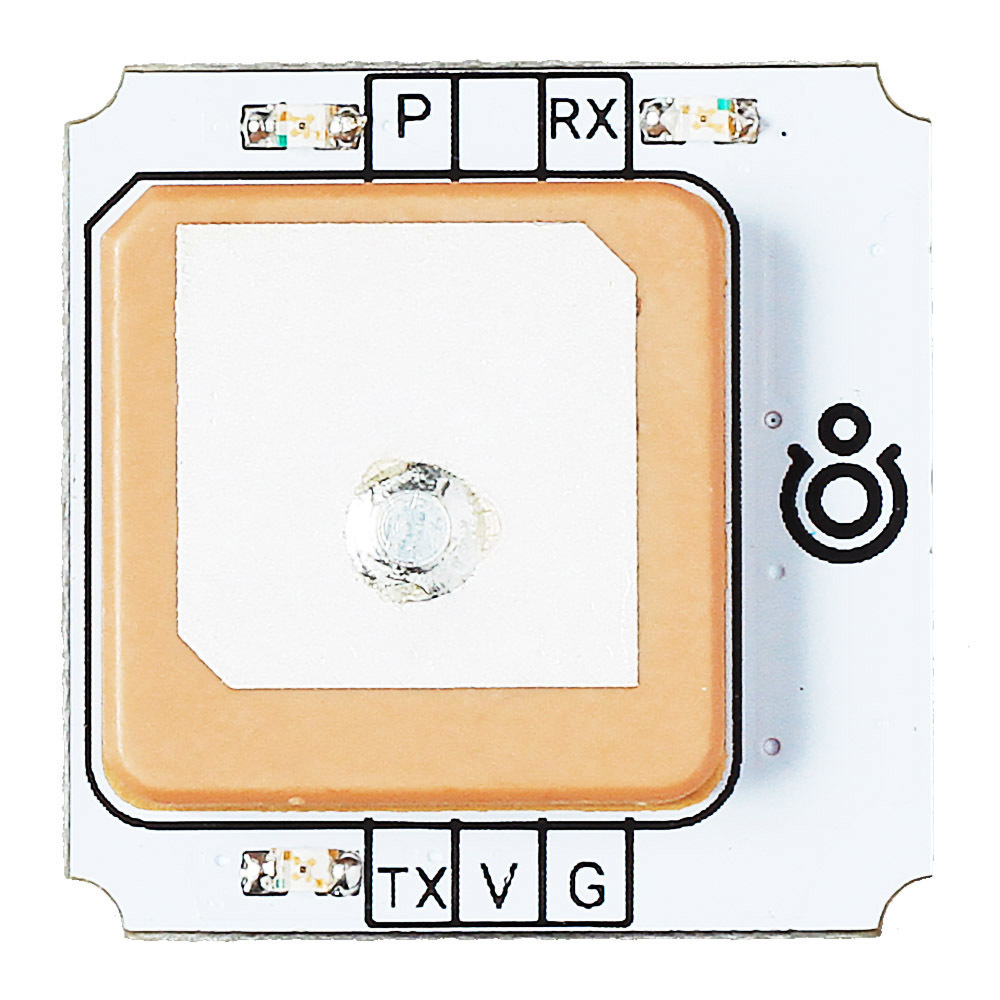

Модуль со встроенной антенной на керамической подложке получает данные с навигационных спутников GPS/ГЛОНАСС/BeiDou и станет подходящей основой для фитнес-трекера, сервера точного времени или полноценного навигатора под управлением Arduino, Iskra JS или Raspberry Pi.Если вам нужно допонительно усилить приём сигнала — обратите внимание на приёмник GPS/ГЛОНАСС с выносной активной антенной.ОсобенностиМодуль версии v3 построен на энергоэффективном чипе Neoway G7A-B1 с потреблением до 30 мА в активном режиме.Поддержка спутниковых навигационных систем GPS, ГЛОНАСС и BeiDou диапазона L1.Встроенная керамическая антенна для компактных сборок.НачинкаПроцессор Neoway G7A-B1 рассчитывает широту и долготу, высоту над уровнем моря, местное время, скорость перемещения и передаёт их на управляющую плату по UART со скоростью 9600 бод. Точность позициноирования позволяет определить координаты с погрешностью до 3 метров и скорость движения с погрешностью до 0,1 м/с.Процессор совместим с навигационными системами GPS, GLONASS и BeiDou гражданского диапазона L1 и отличается низким энергопотреблением: до 30 мА в рабочем режиме и 10 мкА в режиме сна.ПодключениеНа модуле выведены две группы Troyka-контактов.Нижняя группаСигнальный (TX) — цифровой выход GPS-модуля. Подключается к контакту RX на контроллере.Питание (V) — питание модуля (3,3–5 В).Земля (G) — общая земля.Верхняя группаСигнальный (RX) — цифровой вход GPS-модуля. Подключается к контакту TX на контроллере.Сигнальный (P) — пин синхронизации GPS-модуля. Подключается к цифровому контакту на контроллере.На модуле предусмотрены индикаторы передачи данных по UART и индикатор получения спутникового сигнала.Комплектация1× Плата-модуль GPS/GLONASS v32× Трёхпроводной шлейфХарактеристикиЧипсет: Neoway G7A-B1Навигационные системы: GPS, GLONASS, BeiDouРабочие частоты:GPS L1: 1575,42 МГцGLONASS L1: 1602,5625 МГцBDS L1: 1561,098 МГцПротоколы передачи данных: NMEA, RTCMСкорость передачи данных по умолчанию: 9600 бодРазмеры антенны: 18×18 ммПоляризация: RHCP (правая круговая поляризация)Погрешность позиционирования: менее 3 мГорячий старт: 1 сХолодный старт: 32 сНапряжение питания: 3,3–5 ВПотребляемый ток: до 30 мАРазмеры модуля: 25,4×25,4 ммРесурсыИнструкция, примеры использования и документацияЧто такое Troyka-модули?Библиотека для АрдуиноБиблиотека для Iskra JSУниверсальный GPS-трекерGPS-спидометр и одометр для велосипедаGPS-телеметрия для любительского картинга
