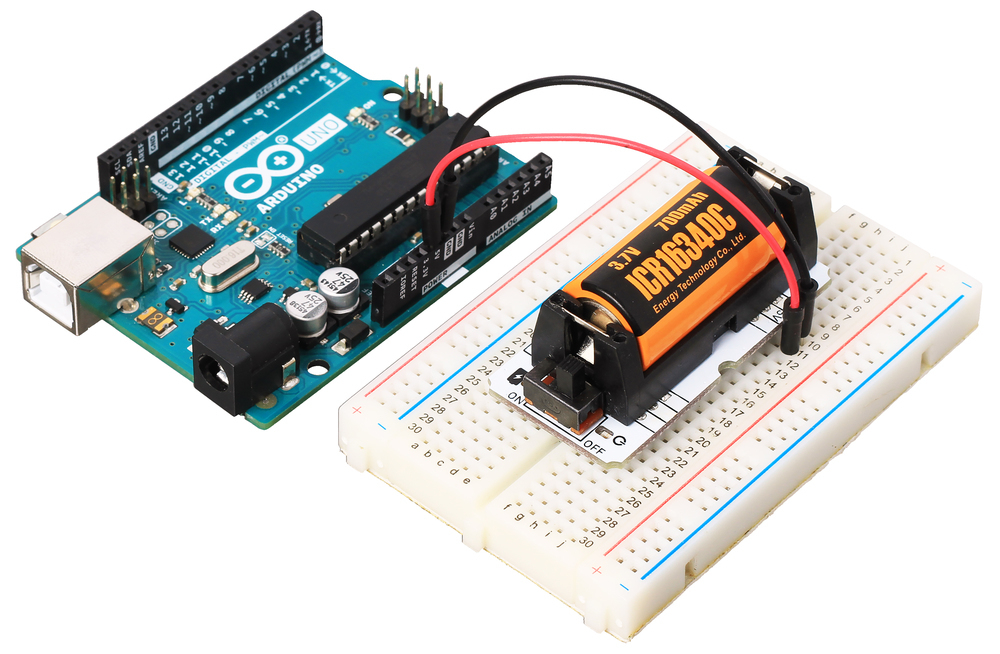

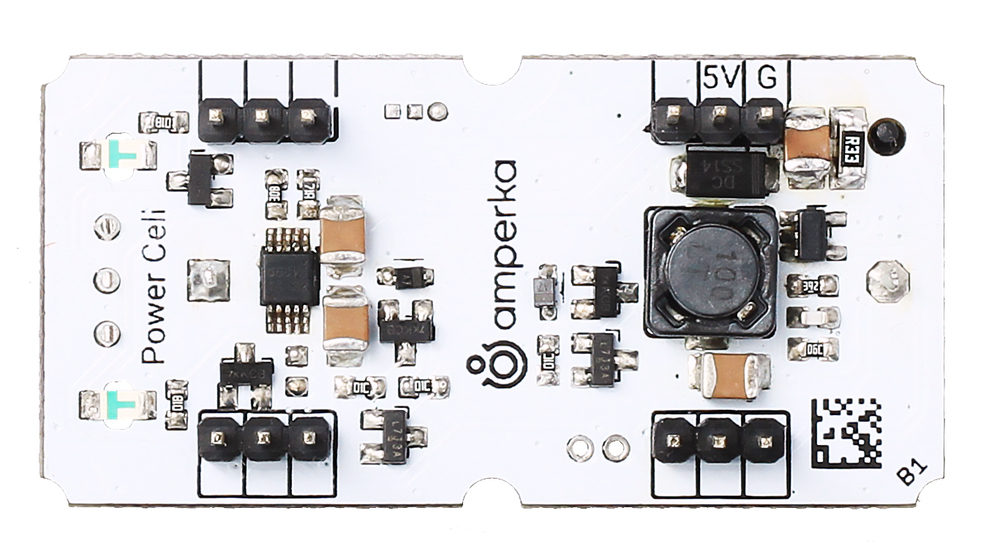

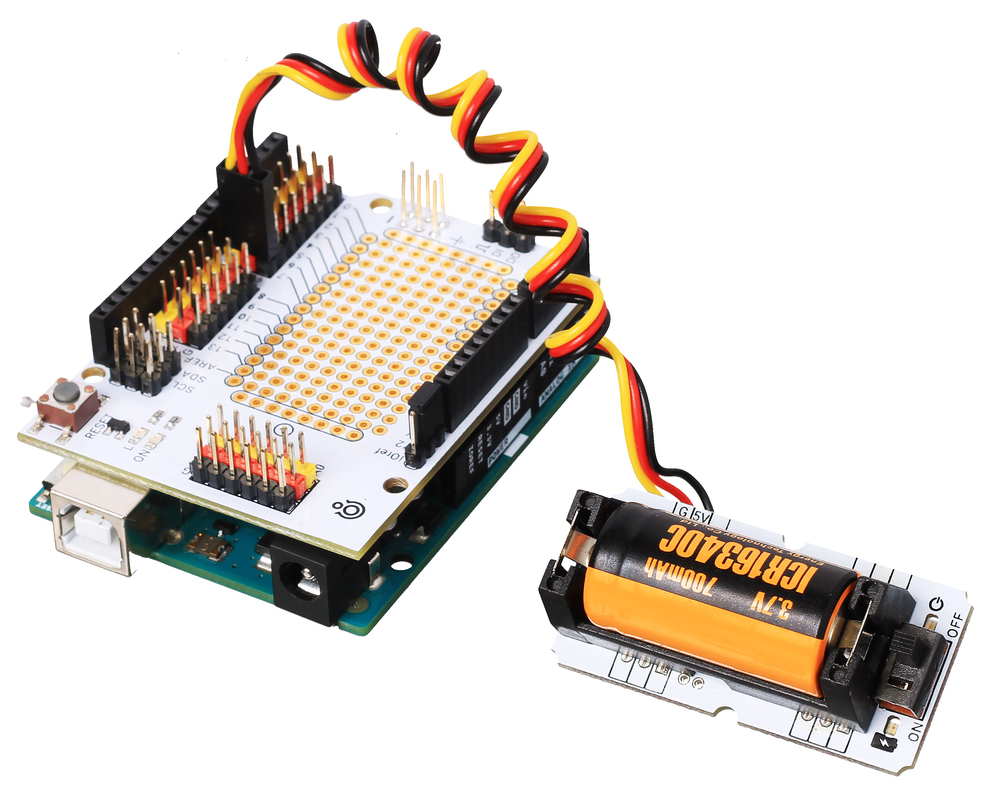

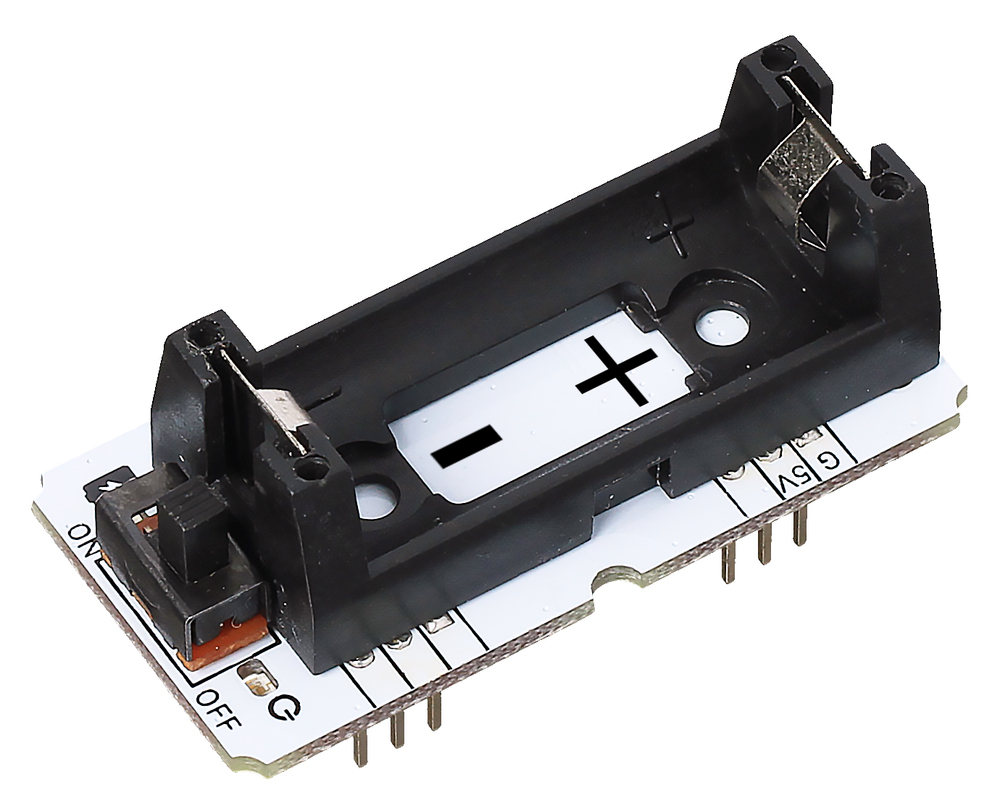

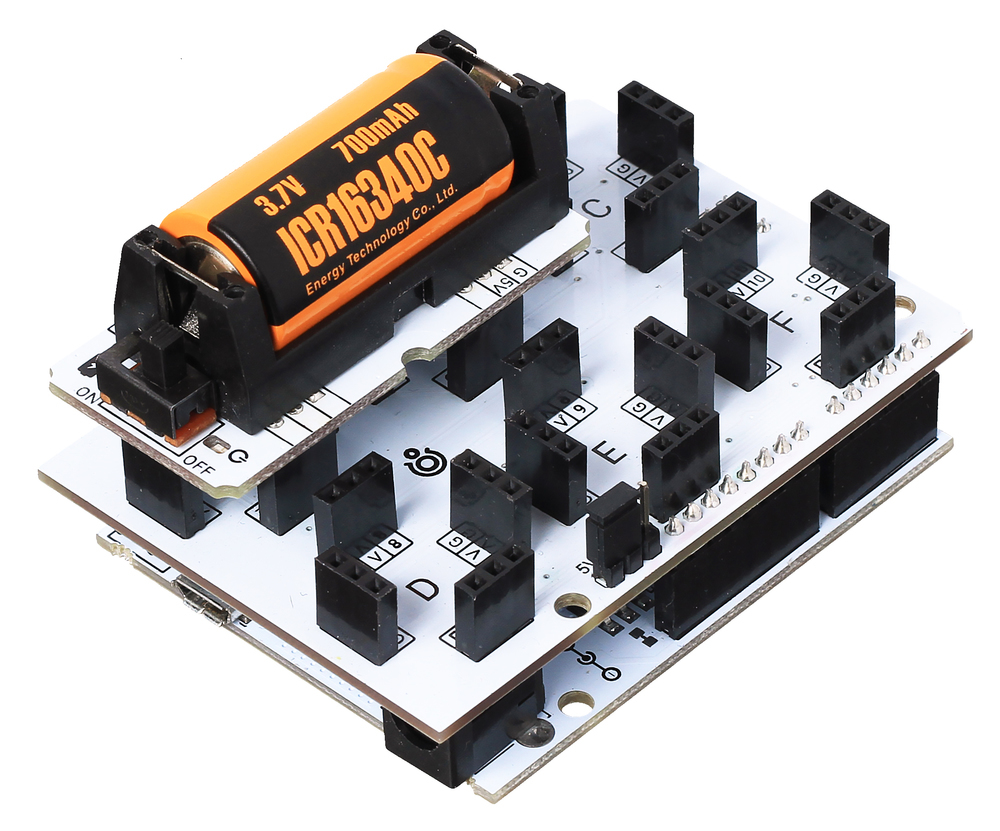

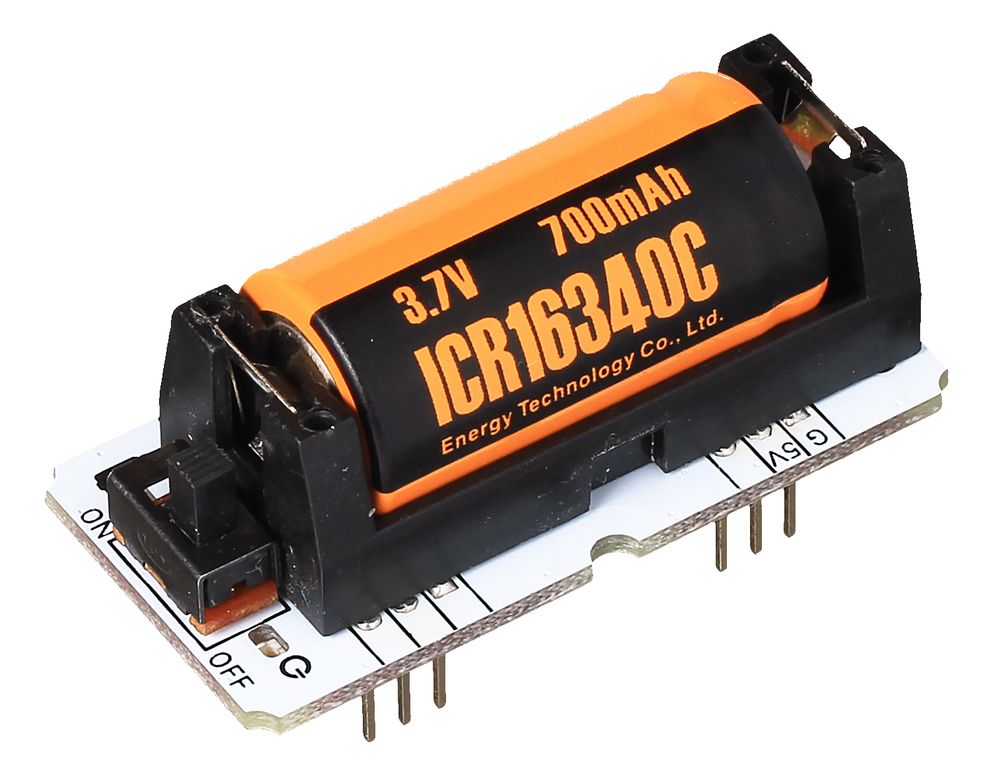

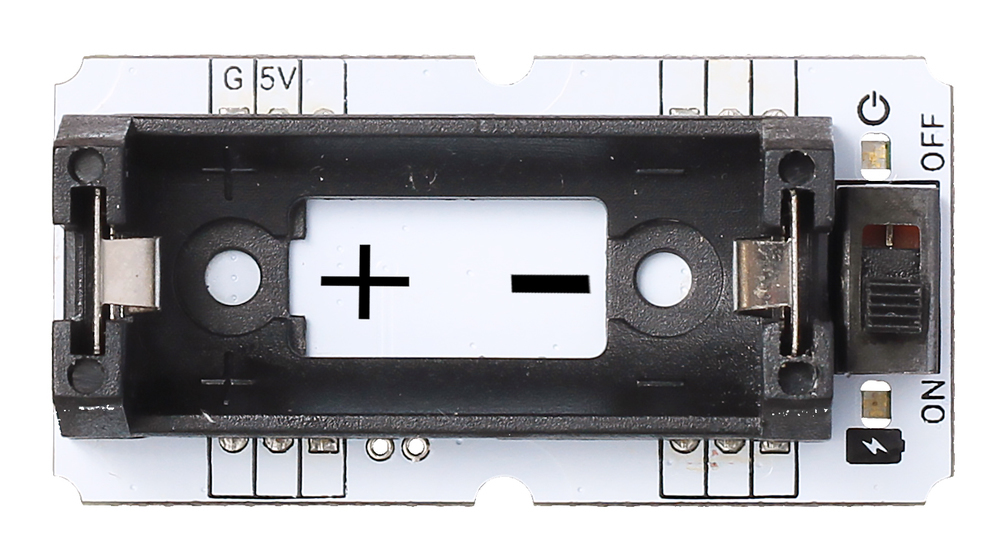

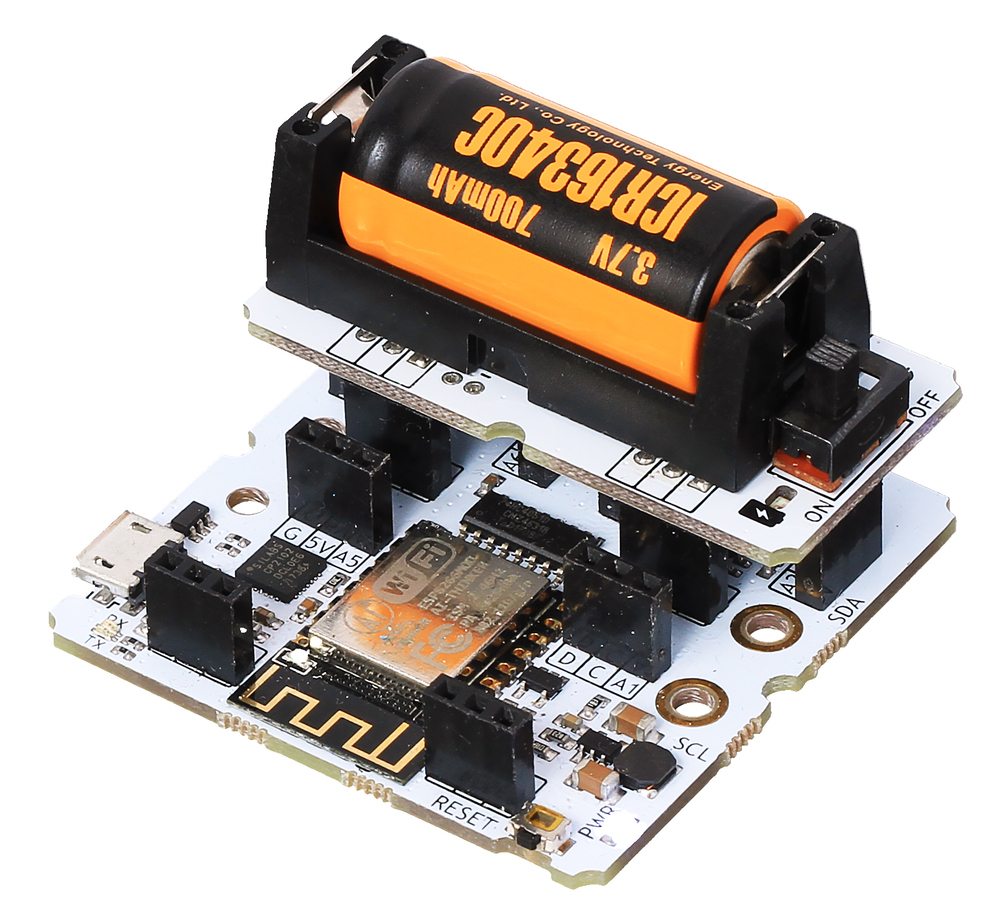

Модуль Power Cell — автономный источник питания для ваших мобильных проектов с экосистемой Troyka-модулей. Плата занимает два тройка-юнита и позволяет использовать 3,7-вольтовые аккумуляторы 16340 для питания 5-вольтовой электроники.За состояние батареи отвечает контроллер заряда с максимальным током 1 А. На выходе платы стоит повышающий преобразователь DC-DC с напряжением 5 В и током до 800 мА.Объедините Power Cell со своим Wi-Fi Slot, и вы получите готовую мобильную платформу на ESP8266 с автономным питанием до 4 часов.Управление и индикацияМодуль оснащён механическим выключателем питания и двумя индикаторными светодиодами:Питание — загорается при включении устройства.Зарядка — загорается при переходе в режим зарядки аккумулятора.ПодключениеМодуль Power Cell подключается к управляющей плате через два пина:5V — линия питания 5 В, она же используется для обратной зарядки.G — общая земля.Для подключения Power Cell к Arduino используйте плату расширения Troyka Slot Shield или Troyka Shield, а для Raspberry Pi подойдёт Troyka HAT.При подключении к Troyka-слоту убедитесь, что пины 5V и G совпадают с нужной группой контактов на платформе. В противном случае разверните модуль другой стороной.Комплектация1× Плата-модуль1× Трёхпроводной шлейф «мама-мама»ХарактеристикиВыходное напряжение: 5 ВВыходной ток: до 800 мАТип элементов питания: аккумуляторы 16340, RCR123A (3,7 В)Режим зарядки: поддерживаетсяЗарядный ток: до 1 АМасса: 20 гГабариты: 50,8×25,4×25,4 ммРесурсыМодуль питания Power Cell:Руководство по использованию, примеры и документацияЧто такое Troyka-модули?
