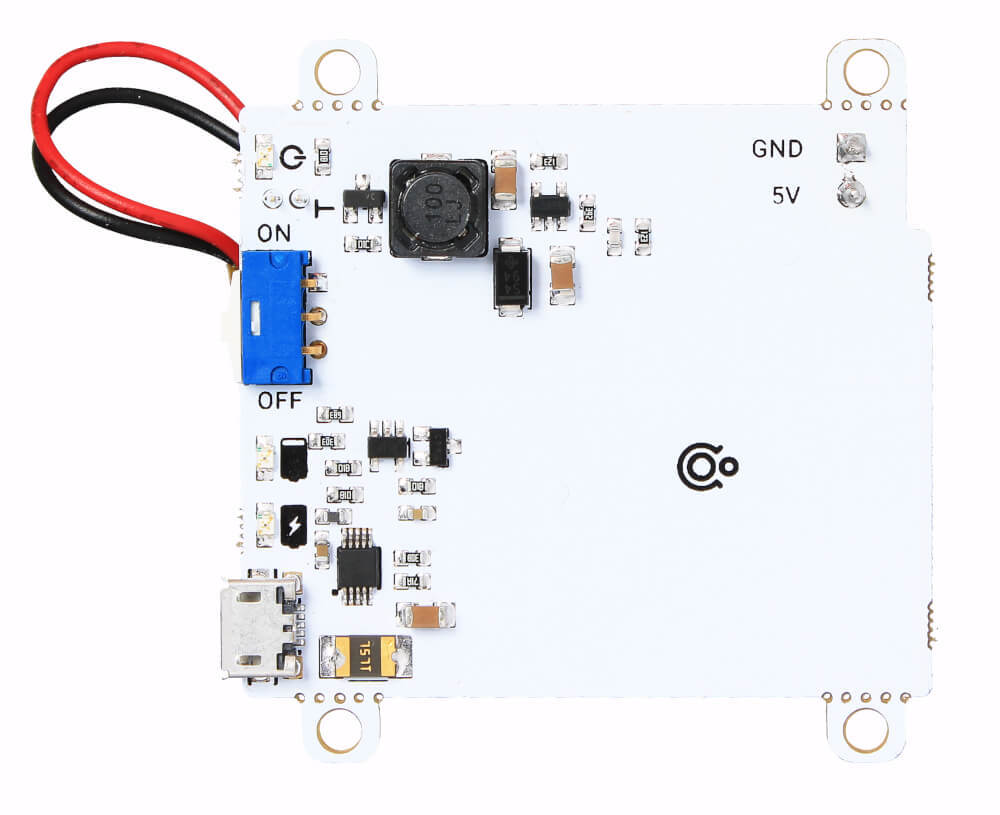

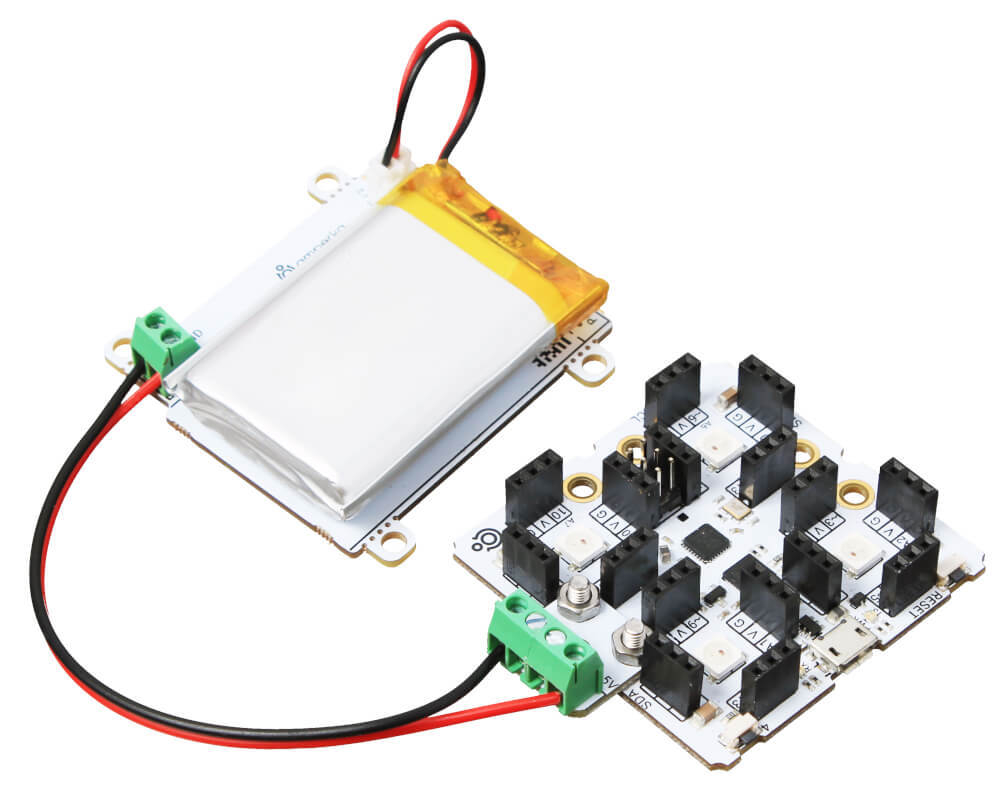

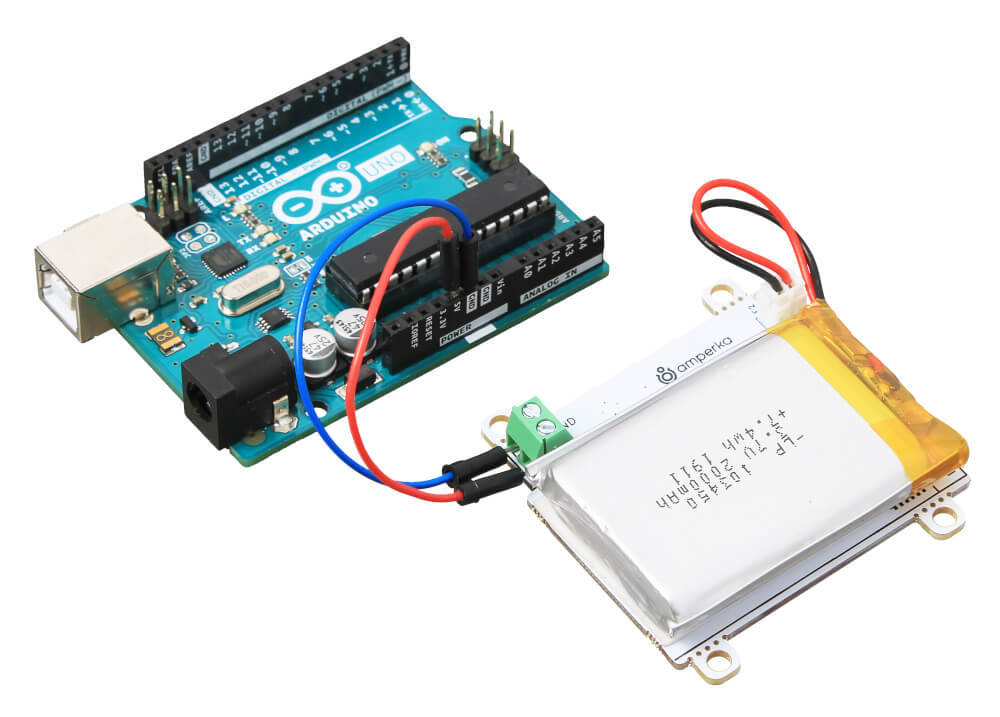

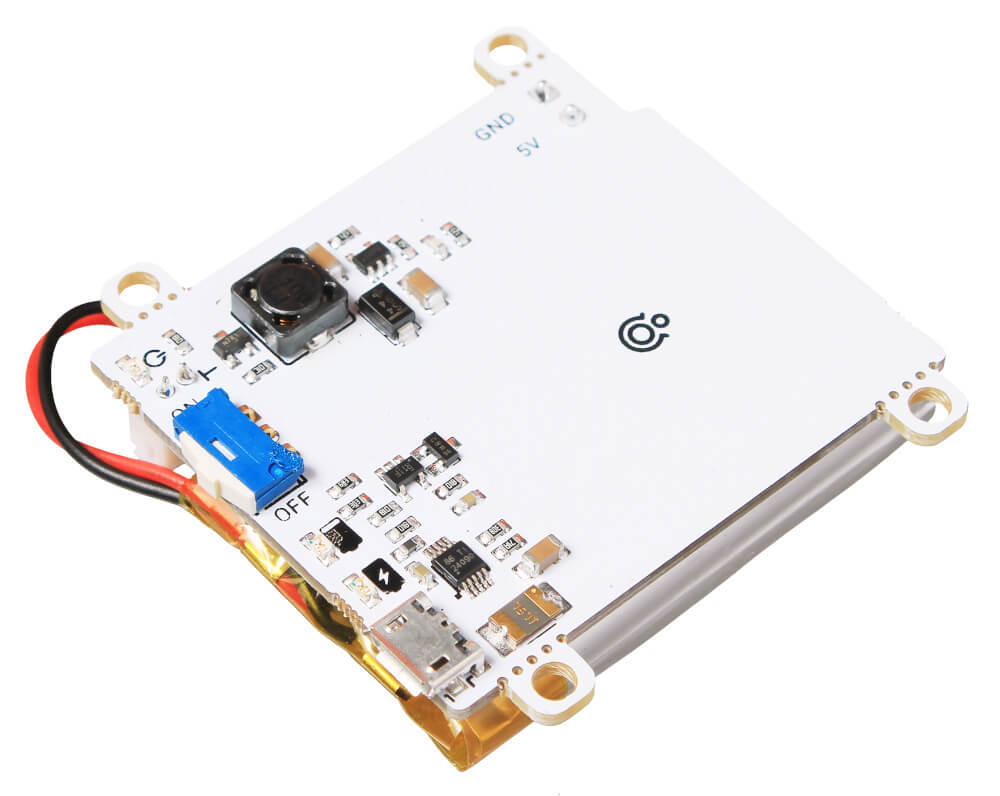

Мобильные роботы требуют мобильных решений! Модуль Power Bank станет надёжным источником автономного питания для ботов, портативных девайсов и элементов охранной системы.Power Bank заряжается от USB-порта компьютера или зарядного устройства для смартфонов. Для этого даже не нужно вынимать Power Bank из собранного устройства: достаточно вставить кабель в зарядный разъём micro-USB.Пауэрбанк выполнен в форм-факторе Zelo-модуля, а значит, он надёжно крепится винтами через специальные проушины и не будет дребезжать в корпусе устройства из #Структора.Что на бортуВ модуле установлен литий-ионный аккумулятор ёмкостью 2000 мА·ч с низким саморязрядом и отсутствием «эффекта памяти».За управление зарядкой отвечает микросхема BQ24090: она поддерживает оптимальный ток и вовремя отключается при полной зарядке аккумулятора.Импульсный повышающий DC-DC преобразователь LM27313-Q1 поддерживает выходное напряжение пауэрбанка на уровне 5 В.На плате предусмотрено несколько вспомогательных элементов:Механический выключатель питания.Индикатор включённого состояния (ON).Индикатор процесса зарядки (CHARGING BATT).Индикатор низкого заряда батареи (LOW).ПодключениеПитаемые устройства подключаются к Power Bank двумя проводами через винтовой клеммник. В случае с Arduino-подобными платами подойдут провода «папа-папа».5V — выходное напряжение.GND — общая земля.Чтобы зарядить Power Bank, подключите его кабелем micro-USB к мобильному зарядному устройству или USB-порту компьютера.Защита от перегрузкиВ модуле встроена защита от перегрузки: если ток превысит 600 мА, сработает контур предохранителя и устройство выключится. Это позволяет избежать чрезмерного перегрева и повреждения аккумулятора.Габаритный чертёжКомплектация1× Модуль Power Bank v2ХарактеристикиВыходное напряжение: 5 ВВыходной ток: до 600 мАТип аккумулятора: Li-Ion (литий-ионный)Ёмкость: 2000 мА·чКонтроллер заряда: Texas Instruments BQ24090DC-DC преобразователь: Texas Instruments LM27313-Q1Защита от перегрузки: естьРазъём для зарядки: micro-USBГабариты: 55×53×20 ммРесурсыВидеообзор Power Bank’а:Инструкция по применению, примеры и документация
