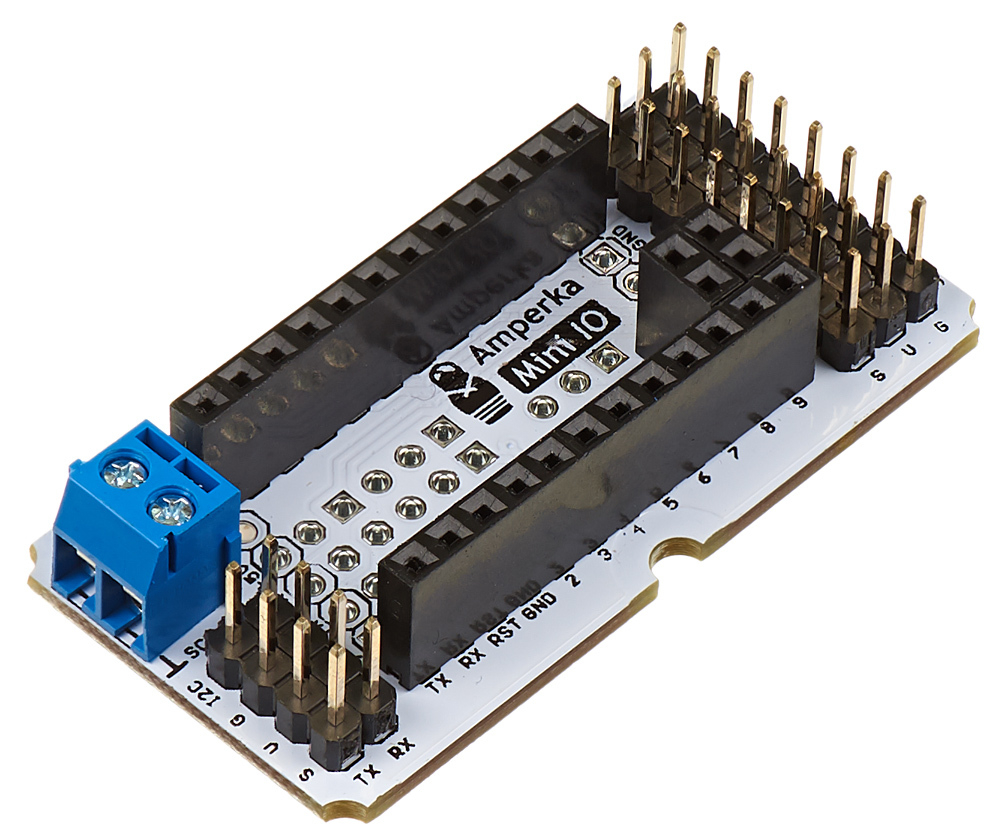

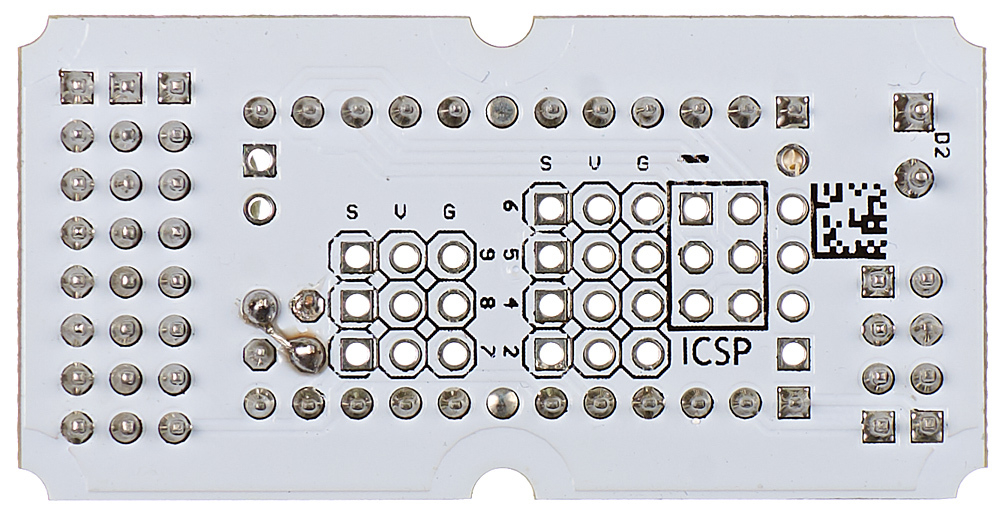

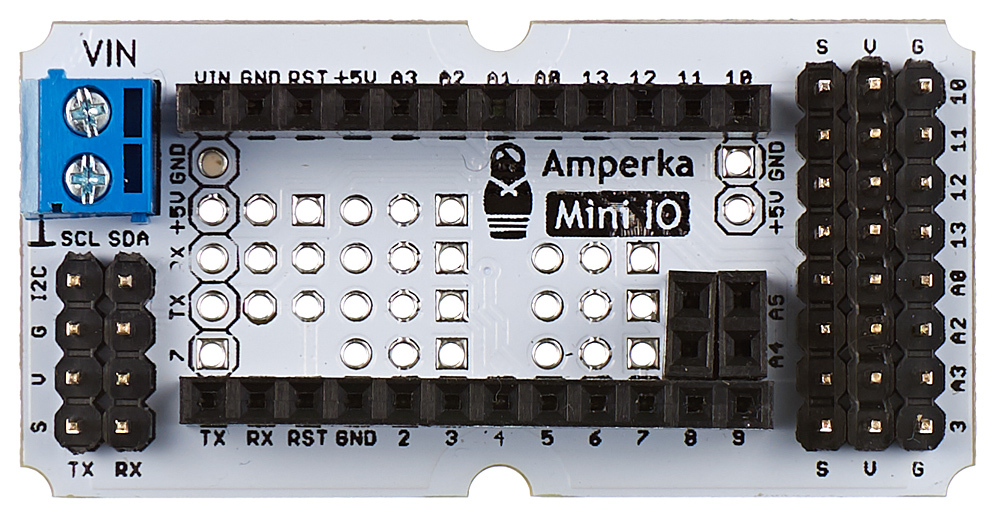

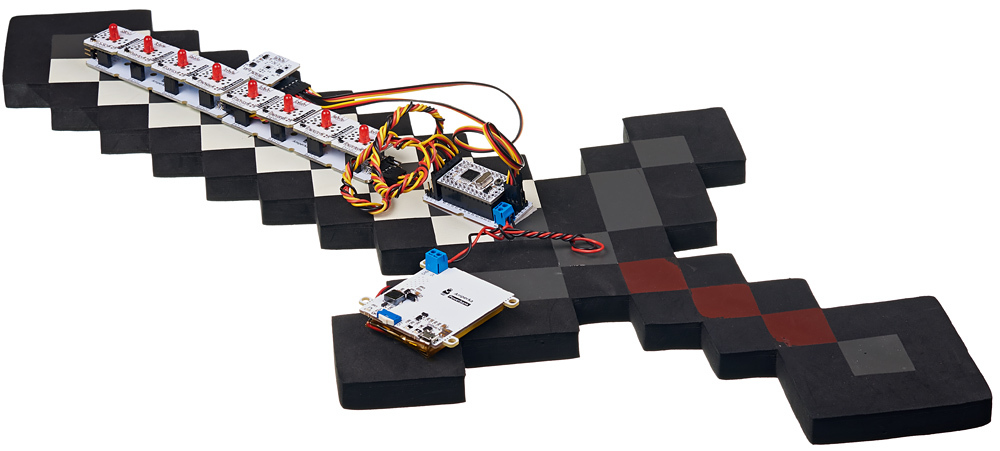

Troyka Mini IO — это плата расширения, которая поможет подключить до десяти простых Troyka-модулей к компактному контроллеру Iskra Mini.Забудьте о пайке и прототипировании на макетных платах. Проекты собираются за считанные минуты — соедините модули с платой трёхпроводными шлейфами, подключите питание к клеммам — ваше устройство готово к работе.Troyka Mini IO с управляющей платой без проблем поместится даже в миниатюрном корпусе.РаспиновкаНа правой части модуля установлены тройки контактов «S-V-G». Они соединены с линиями управляющей платы следующим образом:сигнал (S) — с соответствующим цифровым или аналоговым пином;питание (V) — с рабочим напряжением;земля (G) — с землёй.Здесь собраны восемь групп пинов — три аналоговых и пять цифровых. Три из пяти цифровых пинов поддерживают ШИМ. Через пины с 10 по 13 подключаются модули с интерфейсом SPI. Пин 3 поддерживает работу с прерываниями.Слева отдельными группами мы вывели интерфейсы I²C (SDA/SCL) и пины Serial-порта.Для подключения питания мы предусмотрели винтовые клеммы. Плюсовой контакт обозначен надписью VIN, минус — знаком ⟂.Монтажная площадкаВ большинстве компактных проектов используется небольшое количество периферии. Поставив во главу угла миниатюрность, мы вывели на Troyka-разъёмы только самое необходимое. «Из коробки» вы сможете использовать десять групп пинов.Если этого количества не хватит для вашего проекта — не беда. В центре модуля мы предусмотрели лужёные отверстия для самостоятельной распайки Troyka-контактов к пинам 2 и c 4 по 9.Ещё мы вывели контакты для распайки ICSP-разъёма. Подключите к нему программатор для быстрой прошивки плат.РесурсыОбзор мини шилда:Инструкция, примеры использования и документацияЧто такое Troyka-модули?
