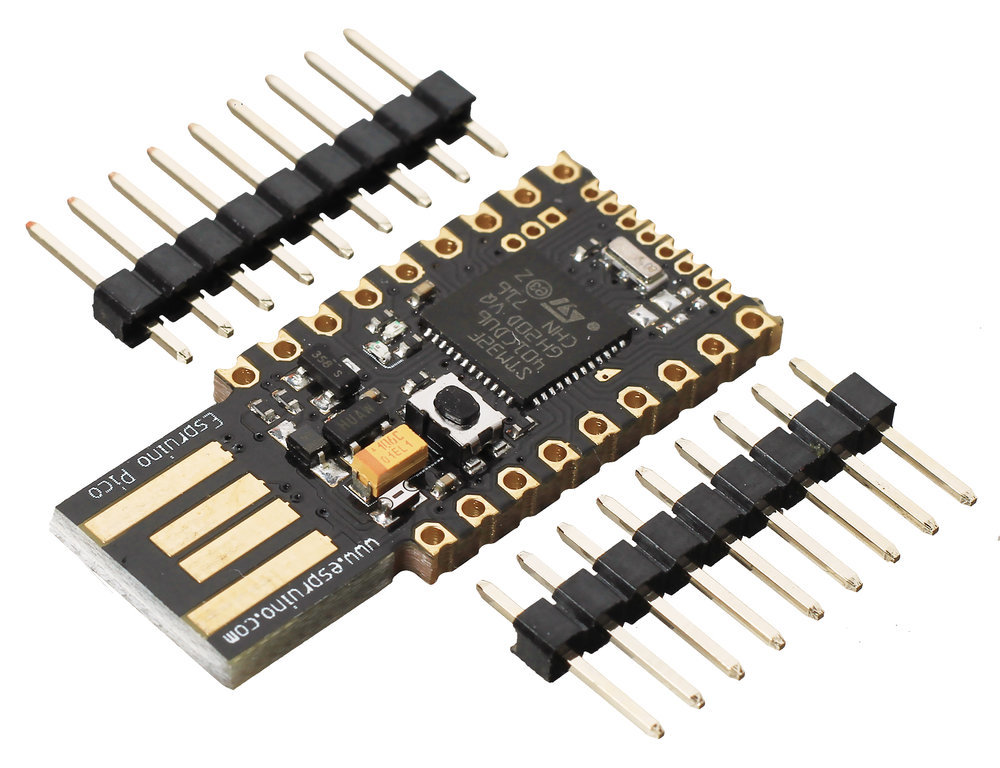

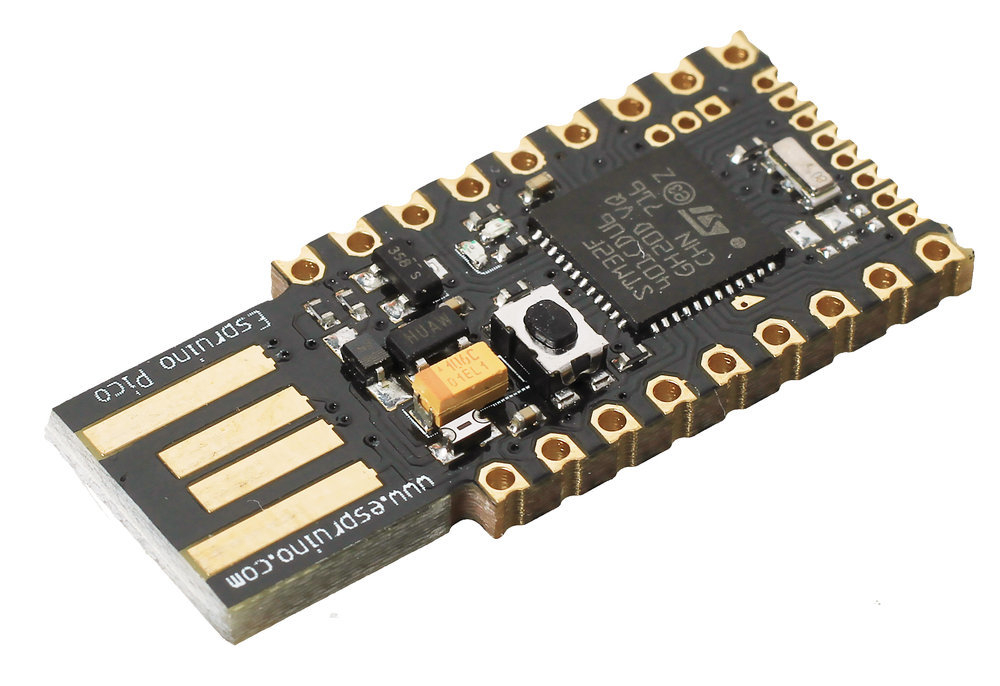

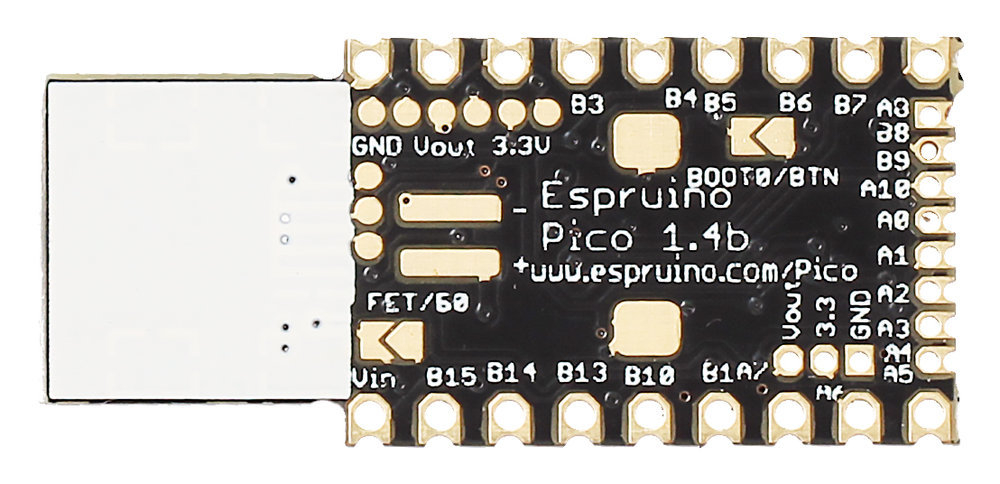

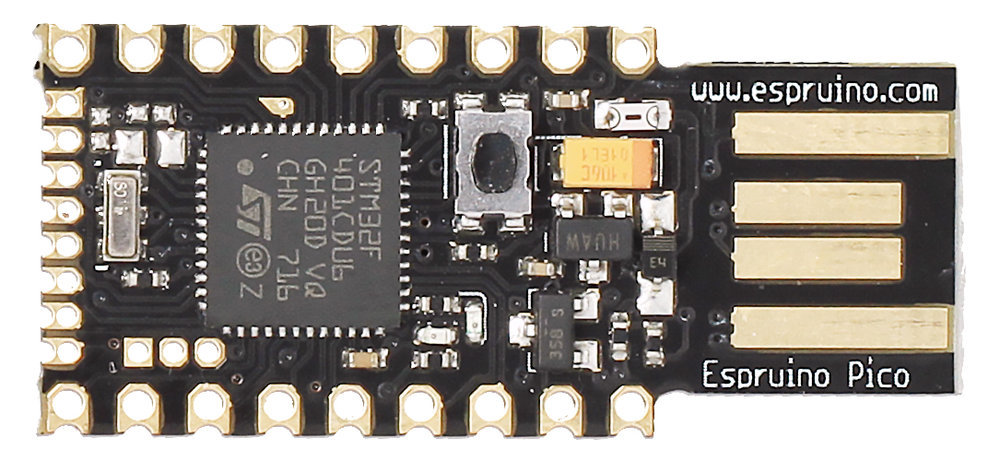

Espruino Pico — оригинальная плата Espruino со встроенным интерпретатором JavaScript. Формат USB-стика позволяет подключать её к компьютеру напрямую, а компактный размер — использовать для создания собственных донглов.Версия без ножек пригодится для мобильных проектов, где каждый миллиметр на счету. Для прототипирования на макетной плате подходит модификация Espruino Pico с ногами.НачинкаВ основе Pico лежит 32-битный микроконтроллер STM32F401CDU6 с архитектурой ARM Cortex-M4 и тактовой частотой 84 МГц. На борту содержится 384 килобайта флеш-памяти для хранения прошивки, интерпретатора JavaScript и программного кода, а также 96 КБ оперативной памяти для их работы.Порты и интерфейсыПлата Pico похожа на USB-стик: боковой разъём вставляется прямо в USB-порт.На нижней стороне платы предусмотрены площадки под пайку для разъёмов mini-USB и коннектора питания JST. Там же располагаются группы контактов для SWD-программатора ST-Link, а также контактные площадки в виде перемычки для включения режима DFU и работы встроенного MOSFET-транзистора.По бокам Pico расположены 18 контактов со стандартным шагом 2,54 мм. Чтобы использовать её с макетными платами и breadboard’ами, вам понадобится припаять к ней штыревую вилку.Отдельный разъём на 8 контактов с шагом в 1,27 мм позволяет задействовать дополнительные ножки микроконтроллера.Всего на плате 26 (18+8) контактов, некоторые из которых обладают дополнительными возможностями:22 порта используются как цифровой ввод-вывод.9 портов принимают аналоговый сигнал через 12-битный АЦП.21 порт умеет выводить аналоговые значения с помощью 16-разрядного ШИМ-сигнала.Для подключения модулей предусмотрены аппаратные интерфейсы UART, SPI и I²C.Логическое напряжение Espruino Pico — 3,3 вольта, но её порты толерантны к 5 вольтам. Это обеспечивает электрическую совместимость со многими датчиками, дисплеями и исполнительными устройствами.ПрограммированиеEspruino Pico подключается непосредственно в USB-порт компьютера, и платформа опредяется, как виртуальный последовательный порт.Для эмуляции клавиатур, мыши, джойстиков и другого компьютерного оборудования Espruino Pico умеет работать в режиме HID-устройства.Программный язык платформы — JavaScript. Для написания собственного кода используйте приложение Espruino Web IDE для Google Chrome.ПитаниеPico питается через USB-порт или отдельные контакты питания — источник определяется автоматически.Рекомендуемое входное напряжение — от 3,5 до 16 В. Встроенный регулятор напряжения выровняет его до 3,3 вольт.Комплектация1× Плата Espruino Pico (без ног)ХарактеристикиМикроконтроллер: STM32F401CDU6Вычслительное ядро: ARM Cortex M4 (32 бита)Тактовая частота: 84 МГцФлеш-память: 384 КБSRAM-память: 96 КБНоминальное рабочее напряжение: 3,3 ВРекомендуемое входное напряжение: 3,5–16 ВМаксимальный ток с шины 3,3V: 250 мА (включая питание микроконтроллера)Максимальный ток с пина или на пин: 25 мАПорты ввода-вывода общего назначения: 26Порты с поддержкой ШИМ: 21 (16 бит)Порты с АЦП: 9 (12 бит)Аппаратные интерфейсы: 2× UART/Serial, 3× SPI, 3× I²C/TWIГабариты: 33×15×3 ммРесурсыВидеообзор Espruino Pico:Инструкция по применению, примеры и документацияСреда разработки Espruino Web IDEPOV-спидометр для велосипеда
