Плата ESP32-S3-DevKitC-1

(0)
(0)
(0)
Характеристики
Все характеристики
Описание

Плата ESP32-S3-DevkitC-1 поможет вам разработать IoT-проект с беспроводной передачей данных по Wi-Fi и Bluetooth LE. На девките установлена вся необходимая обвязка, чтобы начать напрямую работать с чипом ESP32-S3-WROOM-1 при подключении к компьютеру.

Показать полностью Свернуть
Нет в наличии
Выбрать
    Описание
    Характеристики
    Описание

    Вы сможете создать на базе ESP32 разнообразные сетевые проекты:

    • Поднять веб-сервер и веб-клиент для обработки управляющих запросов.
    • Приёмник для интернет-радио и музыкального стриминга, подключив внешний ЦАП к выходу I²S.
    • Беспроводную камеру для стриминга видео, подключив КМОП-сенсор с DVP.
    • Беспроводную метеостанцию со встроенным датчиком температуры и сенсорным управлением.
    • Мобильного робота с дистанционным управлением по Wi-Fi или Bluetooth LE.

    Начинка

    Аппаратная часть ESP32-S3-DevkitC-1 построена на модуле связи ESP32-S3-WROOM-1 с PCB-антенной.

    Однокристальная система ESP32-S3-WROOM-1-N8R8 включает в себя двухъядерный 32-битный процессор Tensilica Xtensa LX7 с тактовой частотой до 240 МГц, 512 КБ ОЗУ с дополнительными 8 МБ PSRAM и 384 КБ ПЗУ с дополнительными 8 МБ Flash-памяти. Процессор дополнен двумя энергосберегающими сопроцессорами ULP-RISC-V и ULP-FSM для управления периферией в режиме глубокого сна.

    Поддерживается беспроводная связь Wi-Fi 802.11 b/g/n (2,4 ГГц) и протокол Bluetooth v5.0 с BLE. Также в чипе есть встроенный датчик температуры и контроллер сенсорного ввода.

    Благодаря этим возможностям SoC ESP32-S3 — популярная платформа для устройств интернета вещей, которая отличается низким энергопотреблением с возможностью контроля датчиков и периферии в режиме глубокого сна.

    Подключение периферии

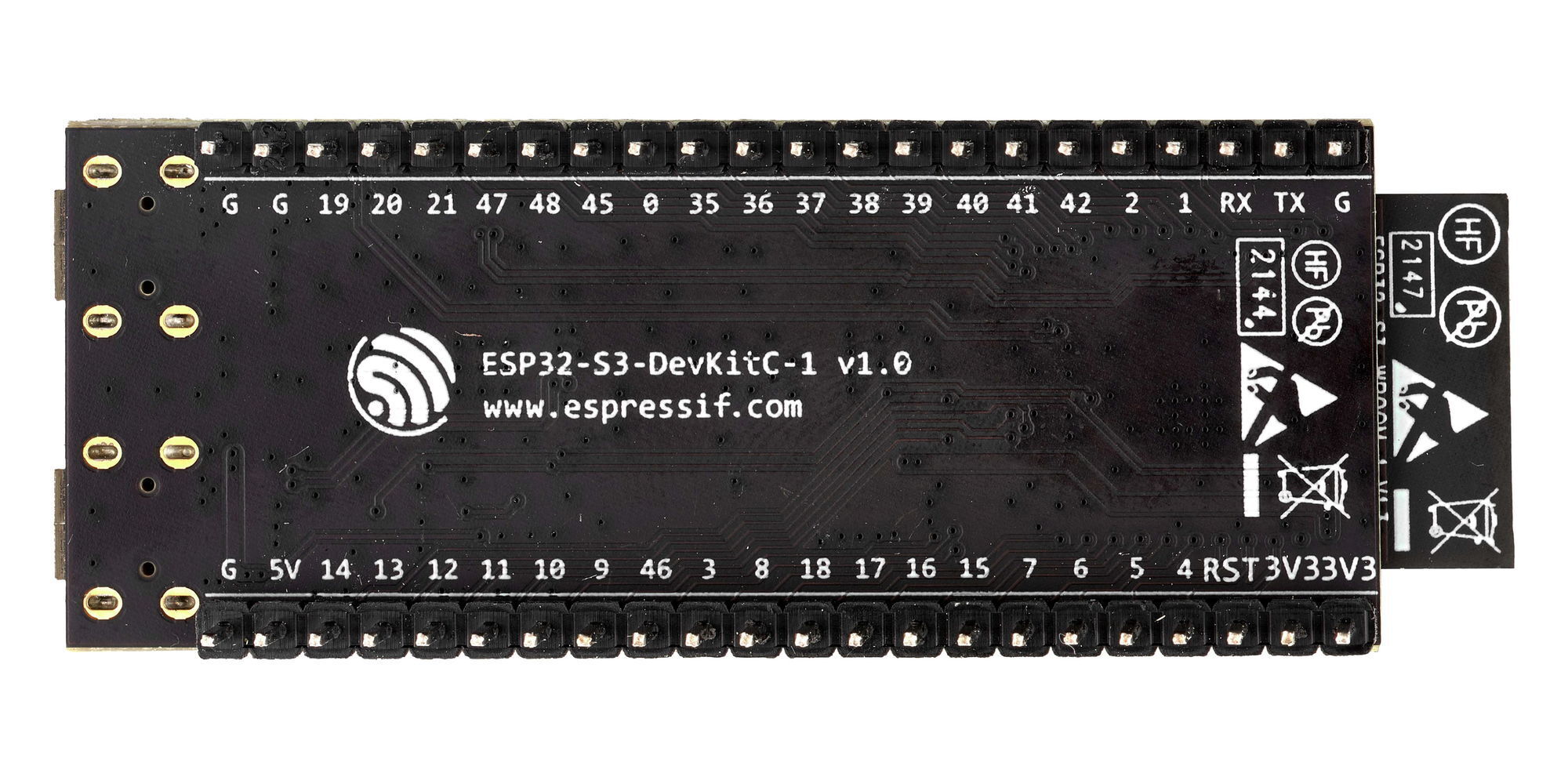

    C двух сторон платы расположено по 22 штырьковых контакта с шагом 2,54 мм, что позволяет установить её на макетную плату и подключить электронные компоненты для прототипирования устройства.

    Пользователю доступны 36 контактов ввода-вывода общего назначения (GPIO).

    • 20 входов умеют принимать аналоговый сигнал через 12-разрядный АЦП;
    • 36 выходов поддерживают ШИМ-сигнал (до 8 каналов одновременно);
    • 14 контактов могут служить тач-сенсором.

    На пинах ввода-вывода можно сконфигурировать аппаратные интерфейсы:

    • 3× UART;
    • 4× SPI;
    • 2× I²C;
    • 2× I²S.

    Дополнительные возможности:

    • Интерфейс USB OTG 2.0 для работы с USB-периферией.
    • Интерфейс для чтения/записи карт памяти SD.
    • Подключение DVP-камер и LCD-дисплеев с 8- и 16-битным интерфейсом.
    • Цифровой блок управления моторами и сервоприводами MCPWM.

    Управление и индикация

    На отладочной плате расположены две тактовые кнопки:

    • Boot — ручной запуск режима прошивки.
    • Reset — ручной перезапуск контроллера.

    Также на плате есть индикатор питания и адресный RGB-светодиод, управляемый пользователем.

    Питание

    Плата питается через один из двух портов micro-USB или контакты 3V3/5V.

    • При питании через USB подойдёт наш сетевой адаптер с кабелем micro-USB.
    • Для питания через контакты 3V3/5V понадобится стабилизированный источник напряжения 3,3 В или 5 В соответственно.

    Обратите внимание: напряжение логических уровней на пинах — 3,3 В, поэтому подключение 5-вольтовой периферии повредит микроконтроллер!

    Программное обеспечение

    Для программирования ESP32-S3-DevkitC-1 можно использовать Arduino IDE или визуальную среду программирования XOD IDE. Для прошивки понадобится USB-кабель, а если настроить плату, то загрузка данных может проходить прямо по воздуху.

    Среди готовых библиотек для ESP32 в Arduino IDE вы найдёте код для запуска веб-сервера и HTTP/HTTPS-клиента, обмена данными по протоколу Bluetooth Low Energy и десятков других практических задач. Каждая библиотека снабжена примерами и комментариями, чтобы облегчить начало работы.

    Платформа также поддерживает следующие инструменты программирования:

    • Espruino – среда разработки на базе JavaScript.
    • Espressif IoT Development Framework (ESP-IDF) – официальная среда разработки от производителя чипа.
    • Mongoose OS – операционная система для сетевых контроллеров, рекомендованная платформами AWS IoT и Google Cloud IoT.
    • .NET nanoFramework – разработка на .NET C# с помощью Visual Studio.
    • MicroPython – среда разработки, совместимая с Python 3 и оптимизированная для микроконтроллеров.
    • CircuitPython — адаптированная версия Python 3 для быстрого начала работы с микроконтроллером.

    Комплектация

    • 1× Плата ESP32-S3-DevkitC-1

    Характеристики

    • Модель: ESP32-S3-DevkitC-1
    • Модуль связи: ESP32-S3-WROOM-1-N8R8 с PCB-антенной
    • Вычислительные ядра:
      • 2× Tensilica Xtensa LX7 (32 бита)
      • 1× ULP-RISC-V (32 бита)
      • 1× ULP-FSM
    • Тактовая частота: до 240 МГц
    • SRAM-память: 512 КБ
    • PSRAM-память: 8 МБ
    • ROM-память: 384 КБ
    • Flash-память: 8 МБ
    • Беспроводная связь:
      • Wi-Fi 802.11 b/g/n
      • Bluetooth v5.0 с BLE и Bluetooth Mesh
    • Частотный диапазон связи: 2,4 ГГц
    • Напряжение питания: 3,3–5 В
    • Логическое напряжение: 3,3 В
    • Потребляемый ток:
      • Режим передачи: 285–355 мА
      • Режим приёма: 95–97 мА
      • Режим сна: 240 мкА
      • Режим глубокого сна: 8 мкА
    • Контакты ввода-вывода общего назначения: 36
    • Контакты с поддержкой ШИМ: 36 (до 8 каналов одновременно)
    • Контакты с АЦП: 20 (12 бит)
    • Аппаратные интерфейсы:
      • 3× UART
      • 4× SPI
      • 2× I²C
      • 2× I²S
    • Размеры: 62,7×25,4 мм
