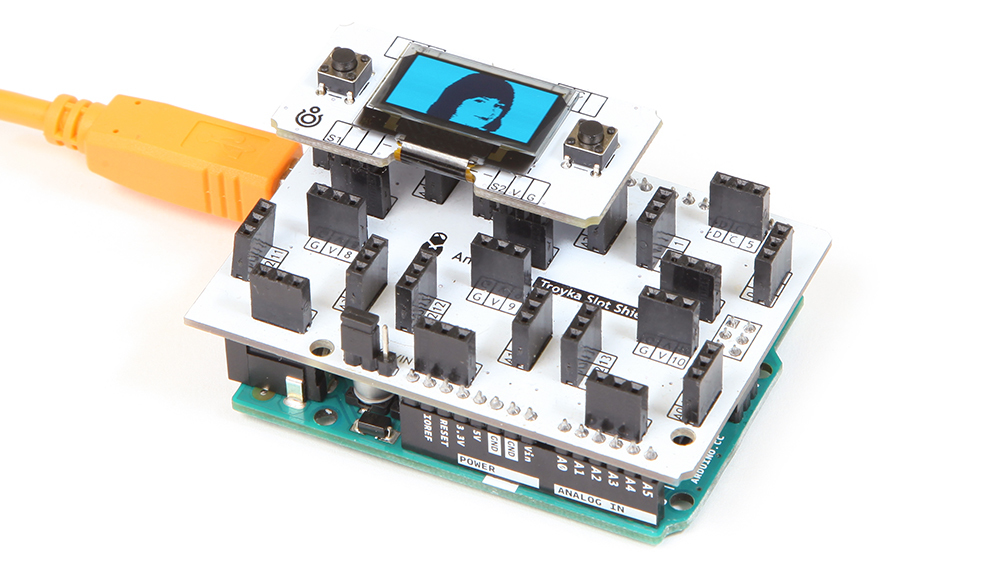

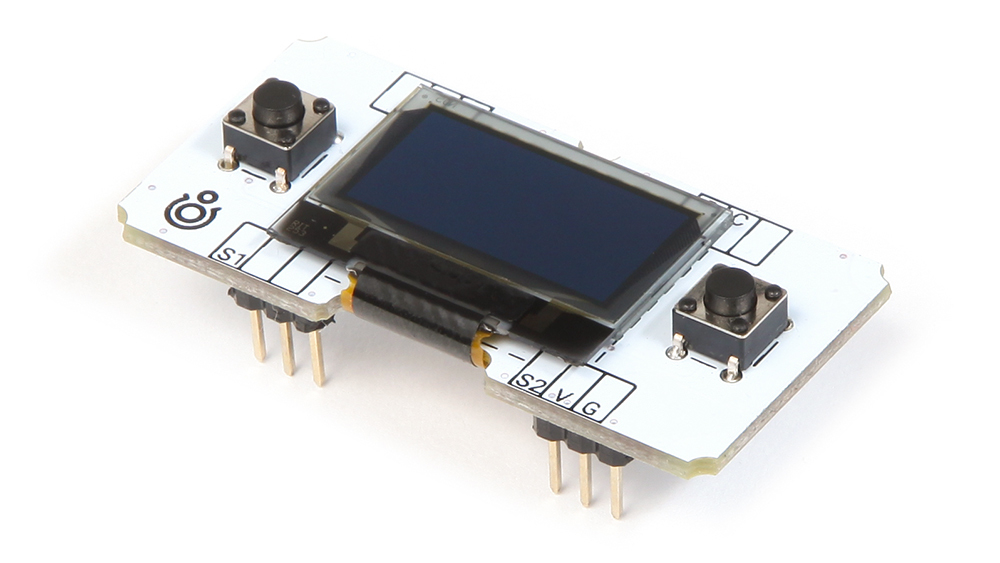

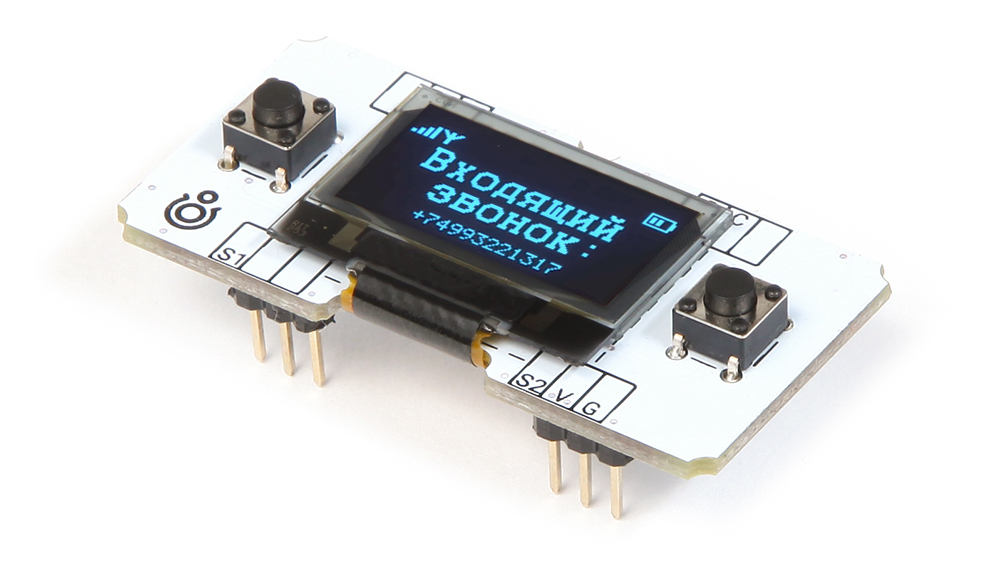

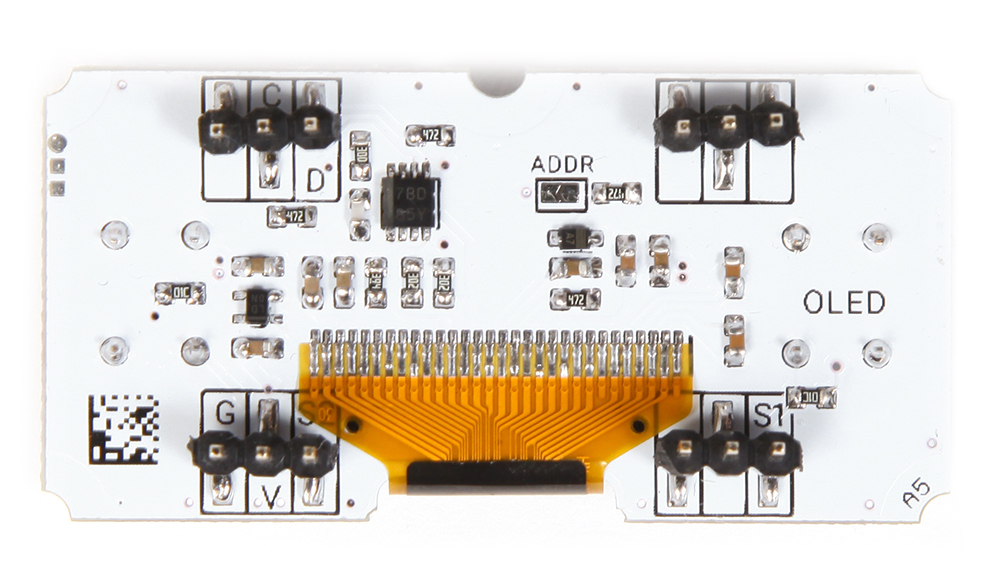

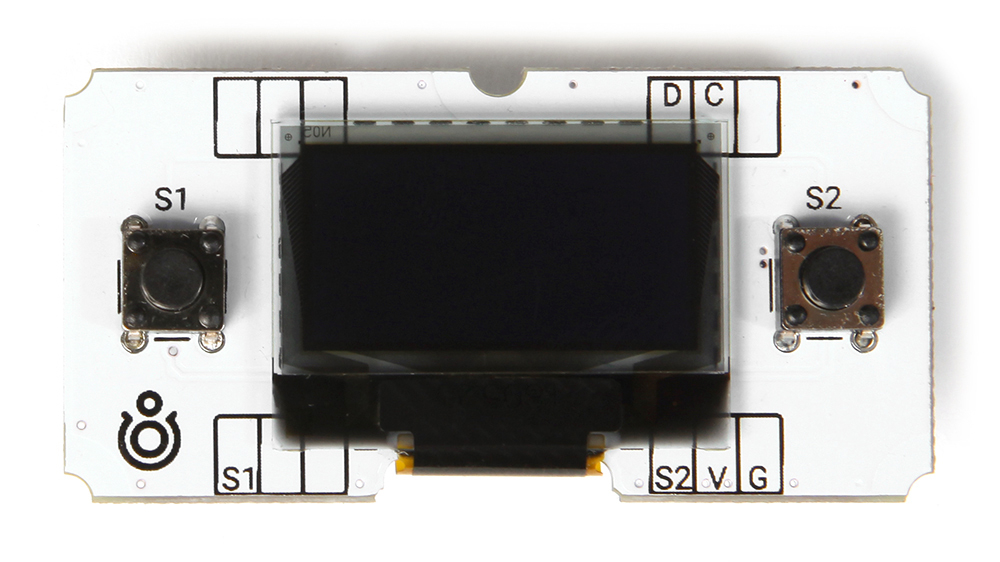

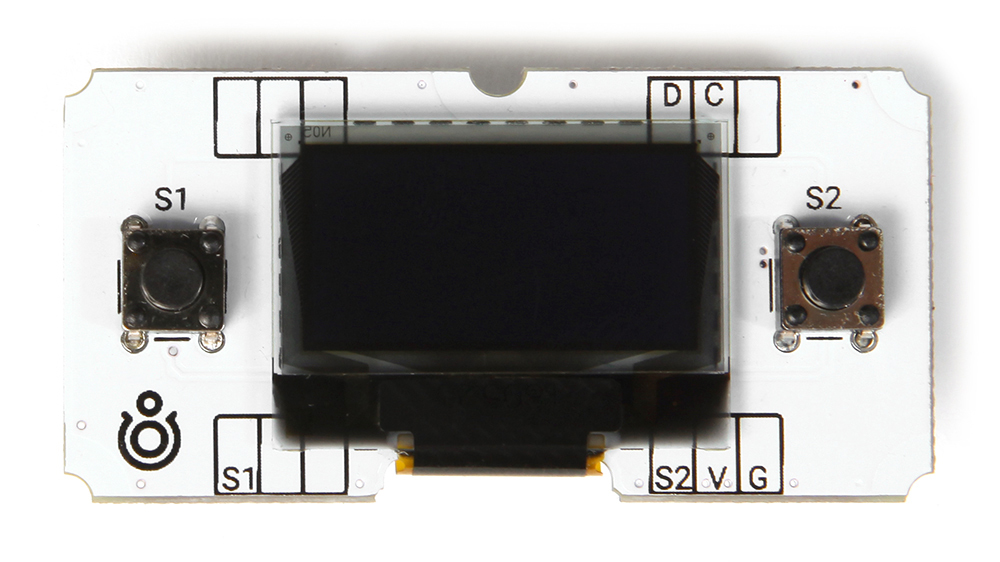

Если вы хотите собрать портативную игровую консоль или добавить проекту интерактивности, присмотритесь к OLED-дисплею из линейки Troyka-модулей. Монохромный дисплей умеет выводить графики, изображения и текстовые сообщения, а сам модуль занимает всего два пина управляющей платформы.OLED-дисплей обладает высокой контрастностью, углами обзора более 160° и не нуждается в подсветке. На дисплей можно смотреть под любым углом без потери качества и искажения картинки.В чём сольЭкран модуля выполнен по технологии OLED с разрешением 128×64. OLED (organic light-emitting diode) — это матрица точек, где каждый пиксель является отдельным органическим светодиодом. Благодаря светящимся пикселям дисплей не нуждается в подсветке, а чёрный цвет — действительно чёрный и не светится в темноте. Это делает изображения насыщенными и контрастными.Матрица дисплея подключена к встроенному чипу SSD1306, он выполняет роль посредника между экраном и микроконтроллером. Управляющая платформа общается с дисплеем по интерфейсу I²C — данные передаются всего по двум проводам.Пользовательские кнопкиПо бокам от дисплея расположены две пользовательских кнопки. Вы соберёте простой интерфейс или игру без покупки дополнительных модулей.ПодключениеНа модуле выведено две пары Troyka-контактов.Нижняя группаПитание (V) — соедините с рабочим напряжением микроконтроллера.Земля (G) — соедините с землёй микроконтроллера.Сигнальный (S2) — пин состояния кнопки S2. Если используете кнопку, подключите к пину микроконтроллера.Верхняя группаСигнальный (D) — пин данных шины I²C. Подключите к SDA пину микроконтроллера.Сигнальный (C) — пин тактирования шины I²C. Подключите к SCL пину микроконтроллера.Сигнальный (S1) — пин состояния кнопки S2. Если используете кнопку, подключите к пину микроконтроллера.Для подключения к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield. Если хотите обойтись без проводов, возьмите Troyka Slot Shield.Комплектация1× Плата-модуль3× Трёхпроводной шлейфХарактеристикиДиагональ: 0,96 дюймаРазрешение: 128×64Технология: OLED (Organic Light Emitting Diode)Драйвера матрицы: SSD1306Цвет: монохромныйУгол обзора: более 160°Напряжение питания: 3,3–5 ВИнтерфейс: I²CАдрес модуля: 0x3C (по умолчанию) / 0x3DДополнительно: две пользовательских кнопкиГабариты: 50,8×25,4 ммРесурсыОбзор Troyka-модуля OLED:Руководство по использованию, примеры и документацияЧто такое Troyka-модули?Библиотека для ArduinoБиблиотека для Espruino
