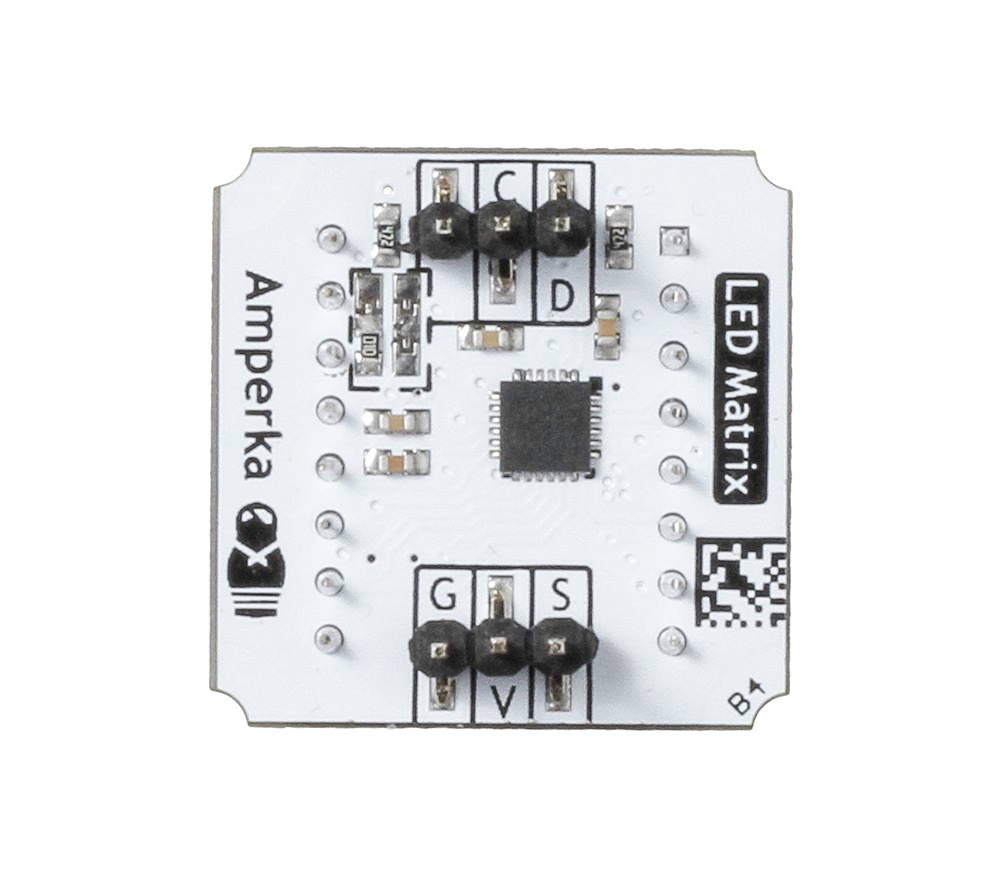

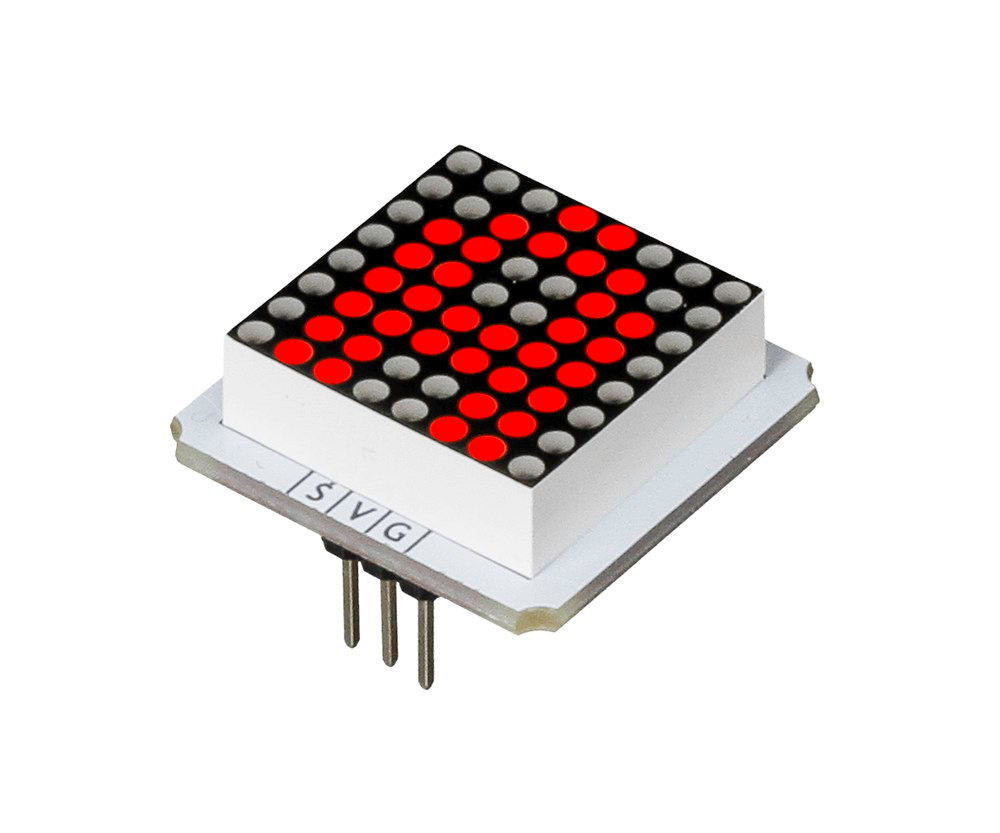

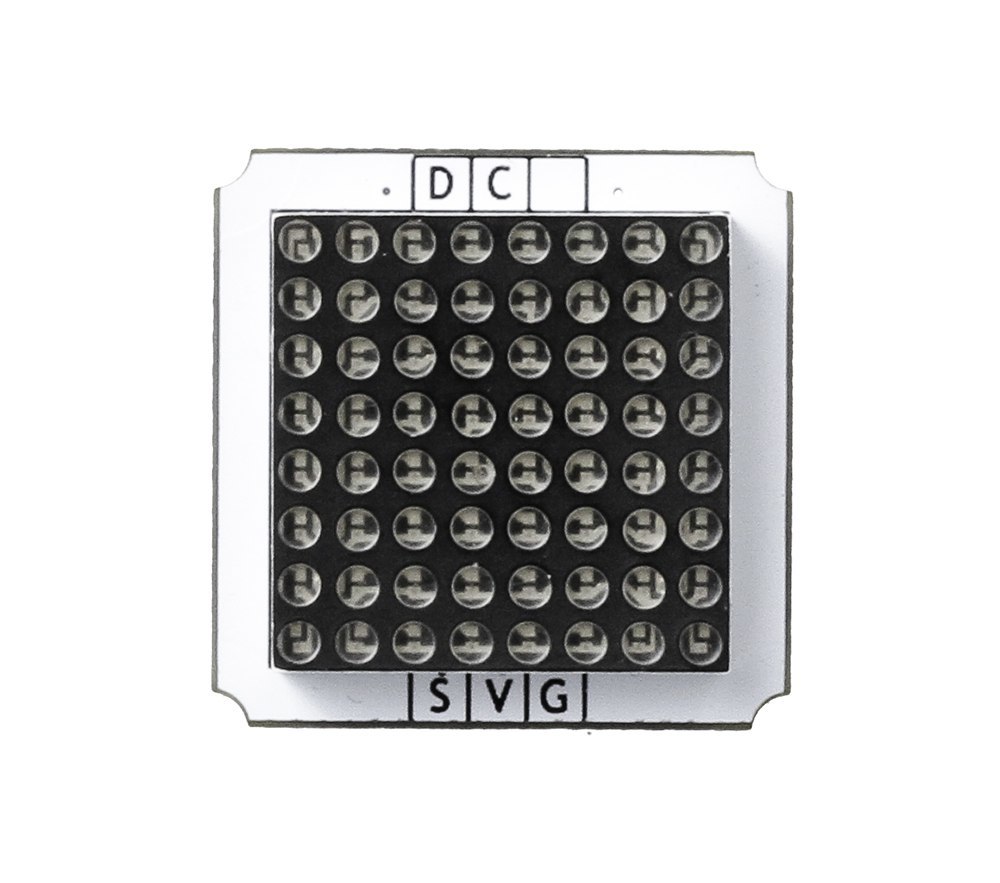

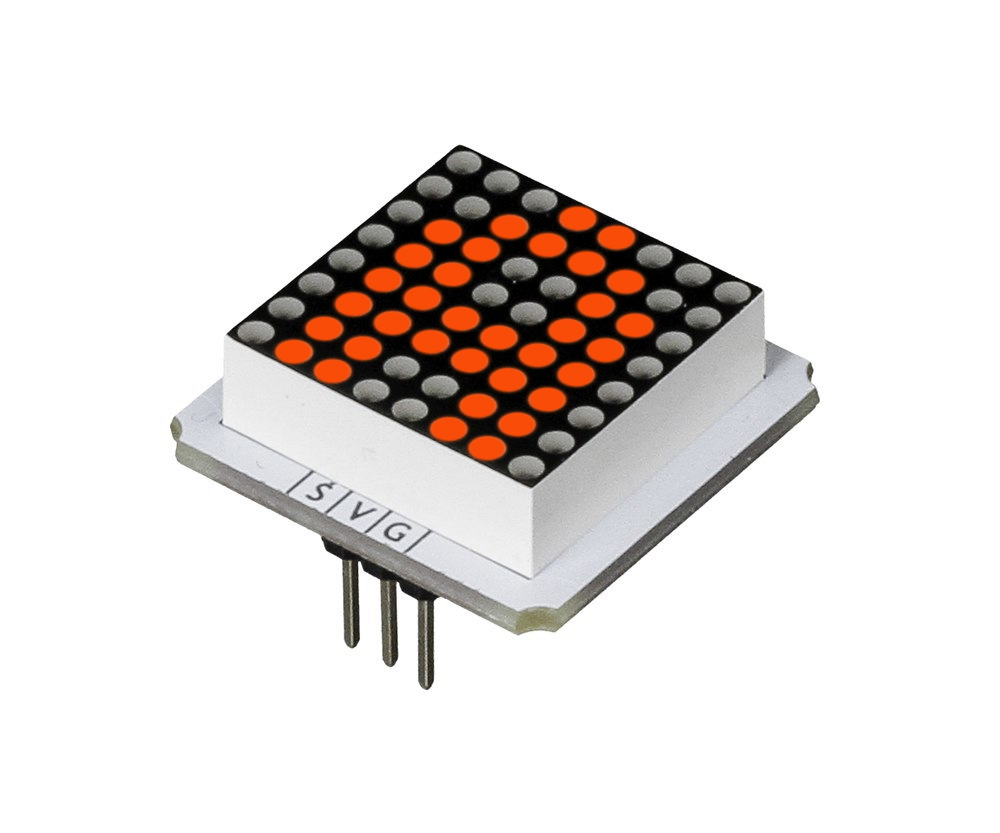

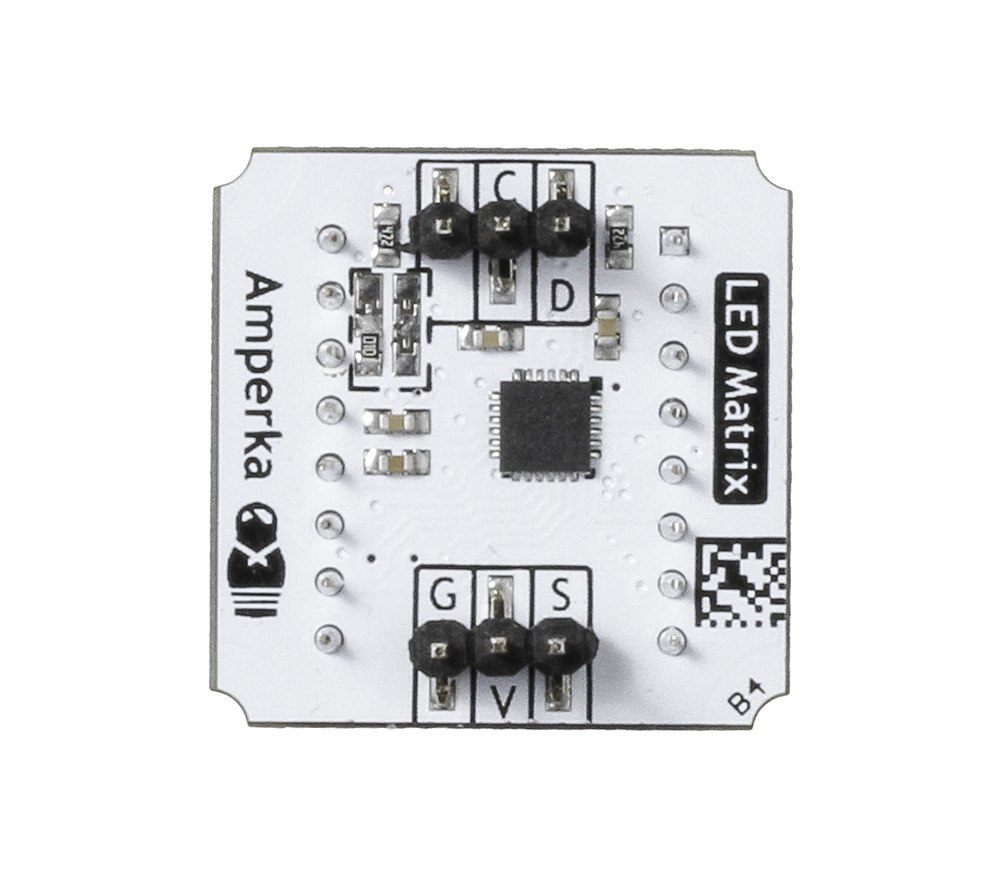

Гаджеты должны быть интерактивными. Если вам мало горстки светодиодов, а ЖК-экран не лезет в корпус, подойдёт одноюнитовая LED матрица.На дюймовом модуле поместилась сборка из 64 красных светодиодов. Светодиоды управляются независимо — на матрице можно выводить строчные и прописные буквы, цифры, символы и произвольные рисунки. Скорость обновления достаточна для создания простой анимации и вывода восьмиполосного эквалайзера.Яркость светодиодов изменяется дискретно. Вы можете программно выбрать один из шестнадцати предустановленных уровней. Это поможет оптимизировать потребление энергии, а значит и время работы автономного гаджета.ПодключениеМодуль подключается к управляющей электронике пятью проводами. Два трёхпроводных шлейфа включёны в комплект поставки.Нижняя группа пинов используется для подключения модуля к питанию и передаче аналогового сигнала в режиме эквалайзера:сигнальный (S) — подключите к аналоговому выходу микроконтроллера или аудиомодуля (например, датчика шума или аудиовхода 3,5 мм);питание (V) — питание линии;земля (G) — земля линии.Светодиодный модуль имеет на борту буфер преобразования логических уровней. Это позволяет модулю работать как с сигналами на уровне 5 вольт, так и на уровне в 3,3 вольта.Верхняя группа пинов используется для обмена информацией с управляющей платой по протоколу I²C:пин D — пин передачи данных. Подключите к пину SDA микроконтроллера;пин C — пин линии тактирования шины I²C. Подключите к пину SCL.При подключении к Arduino удобно использовать Troyka Shield. Возьмите Troyka Slot Shield и избавьтесь от проводов.Вы можете подключить до четырёх LED модулей к одной шине I²C. Для этого понадобится изменить адреса на трёх из них.Адрес задаётся комбинацией замкнутых и разомкнутых контактов на обратной стороне модуля. Из коробки все они не распаяны. Для замыкания контакта капните немного припоя на нужную перемычку. Как это сделать — подробно описано на странице с технической документацией.Комплектация1× Плата-модуль2× Трёхпроводной шлейфХарактеристикиКонтроллер матрицы: IS31FL3728Светодиодная матрица: 788BSКоличество светодиодов: 64Рабочее напряжение: 3,3–5 ВПотребляемый ток: до 2 АГабариты: 25,4×25,4 ммПротокол: I²CРесурсыВидеообзор матрицы:Руководство по использованию, примеры, библиотеки и документацияЧто такое Troyka-модули?Библиотека для Arduinoбиблиотека для Iskra JSТамагочи «Space Invaders»электронные кубики для настольных игр
