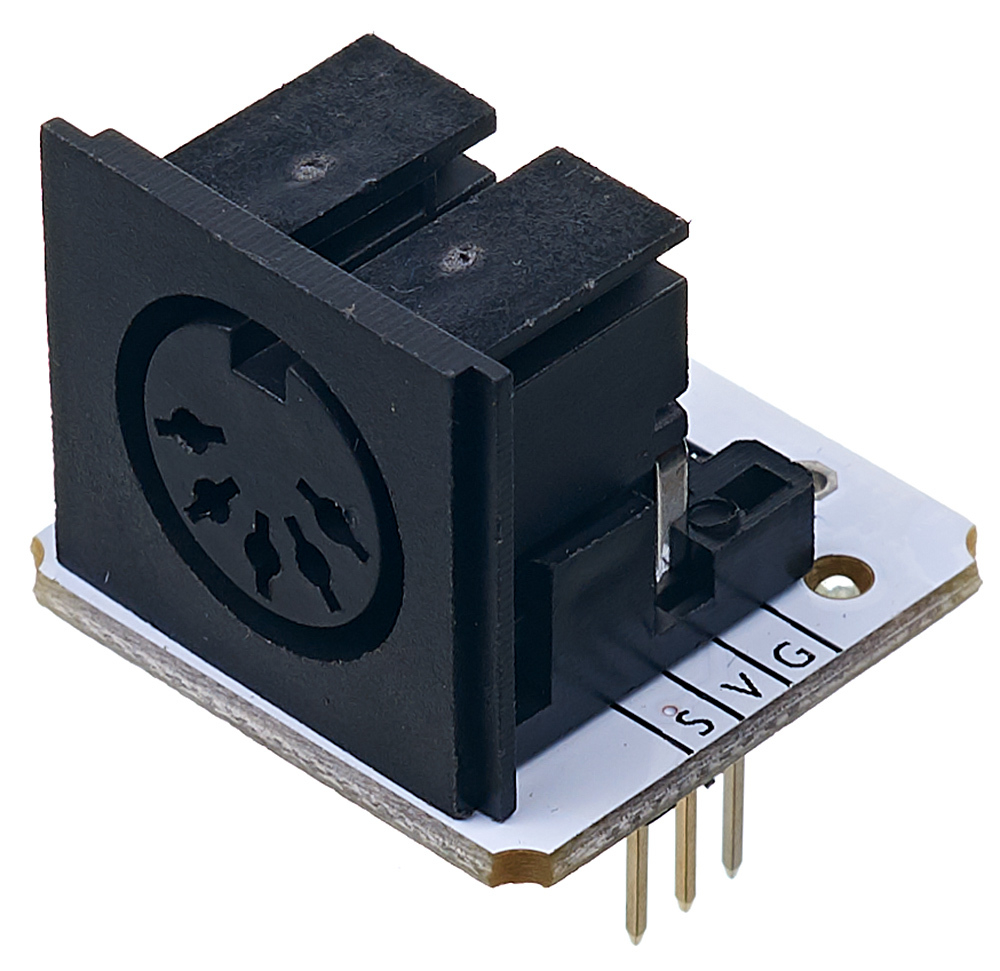

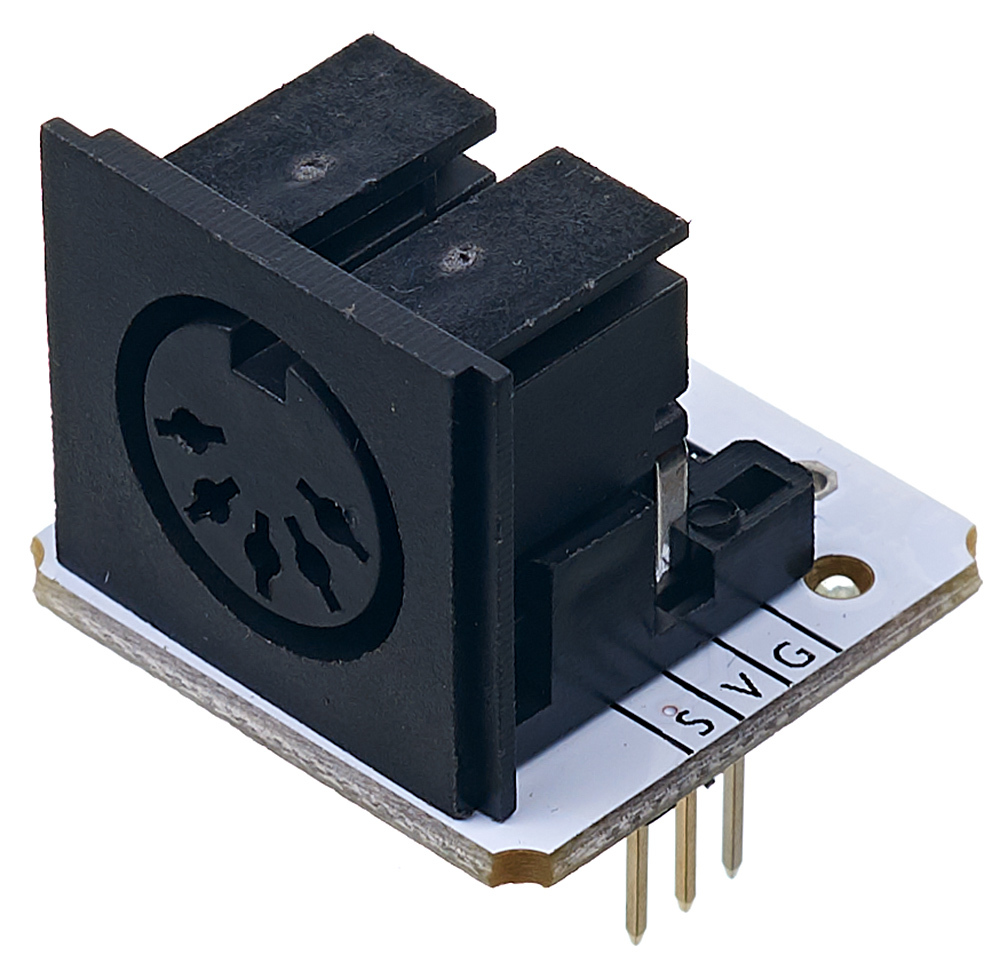

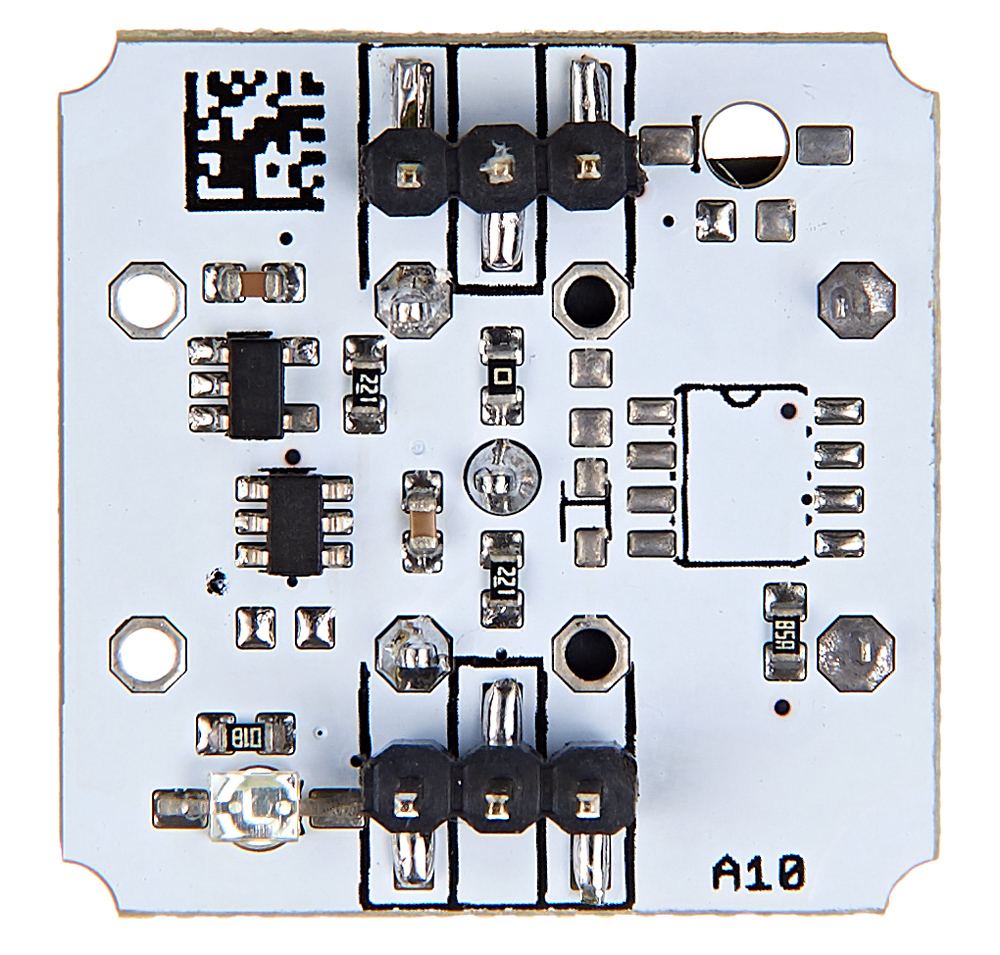

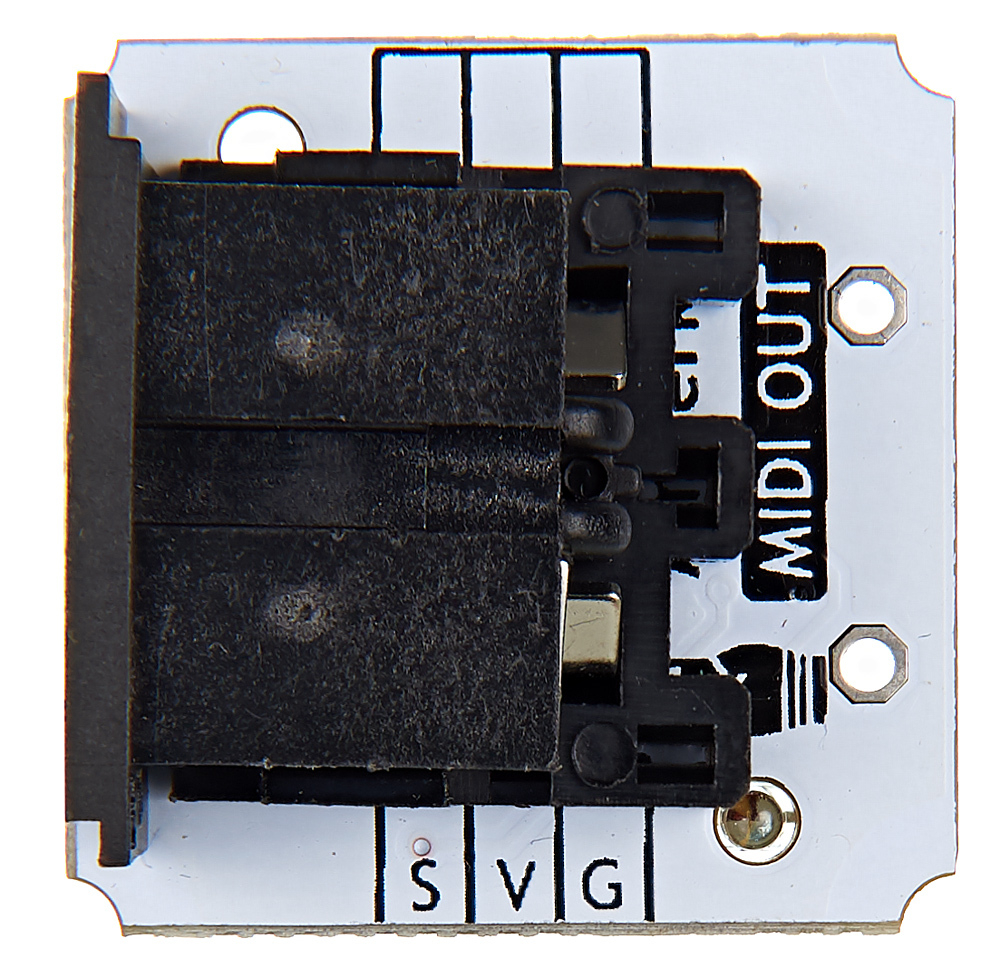

Компактный MIDI out превратит микроконтроллер в лазерную арфу, синтезатор треков для 8-битных игр или оригинальную драм-машину.Troyka-модуль позволяет подключать самодельные устройства к профессиональному звуковому и сценическому оборудованию по интерфейсу MIDI.Что такое MIDIMusical Instrument Digital Interface (цифровой интерфейс музыкальных инструментов) или MIDI — популярный стандарт обмена цифровыми данными между музыкальными инструментами, сценическим оборудованием, видеомикшерами и компьютерами.Интерфейс позволяет исполнителю нажав клавишу на одном инструменте, получить звук с другого устройства. Любое изменение положения клавиш, кнопок или регуляторов кодируются в управляющие команды, которые можно передать по MIDI-кабелю на другие инструменты. Получившее команду устройство реагирует на неё аналогично нажатию на собственные клавиши.MIDI определяет единый формат кодирования данных о нажатии клавиш, параметрах звучания и дополнительных настройках оборудования.На физическом уровне MIDI — это однонаправленный интерфейс, который объединяет устройства в единую шину. Источник сигнала передает данные по двум проводам на расстояние до 15 метров. Передача сигнала осуществляется током силой 5 мА, включение тока передаёт 0, выключение — 1.ПодключениеС контроллером модуль общается по протоколу схожему с UART.Нижняя группа контактов предназначена для организации обмена данными:контакт S — подключите к пину TX микроконтроллераконтакт V — к контакту питания 3.3 — 5 Вконтакт G — к землеВерхние ноги служат для надёжного крепления модуля на Slot Shield.На модуле предусмотрен индикатор передачи данных — при отправке данных зажигается красный светодиод.Комплектация1× Плата-модуль MIDI out1× Трёхпроводной шлейфХарактеристикиНапряжение питания: 3,3–5 ВТемпературный диапазон: −40…+85 °CГабариты: 25,4×25,4×30,5 ммРесурсыВидеообзор MIDI модулей:Руководство по использованию, примеры и документацияЧто такое Troyka-модули?Библиотека для Arduinoбиблиотека для IskraJS
