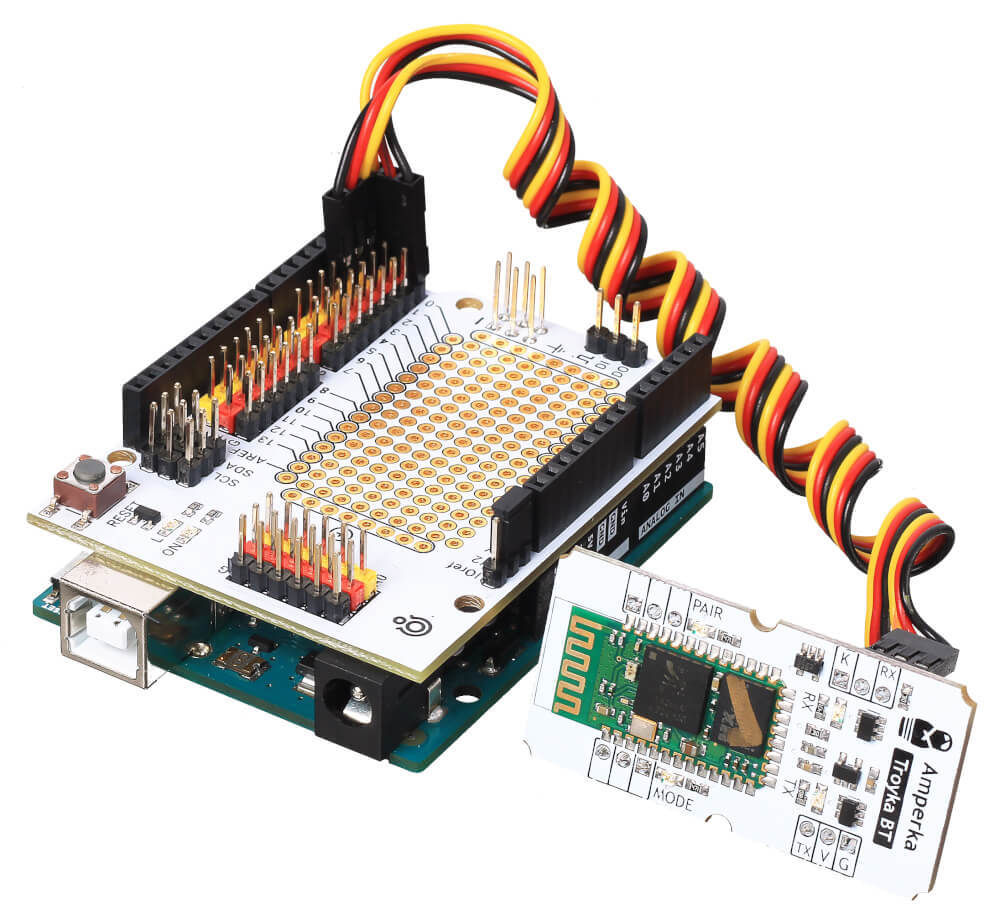

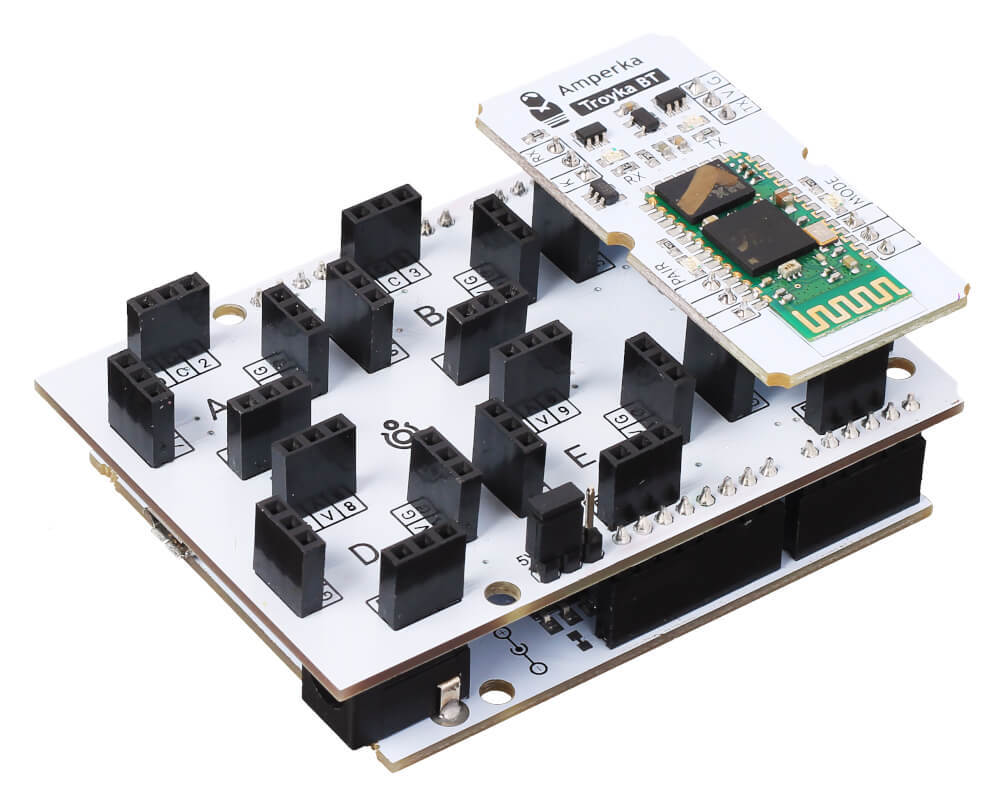

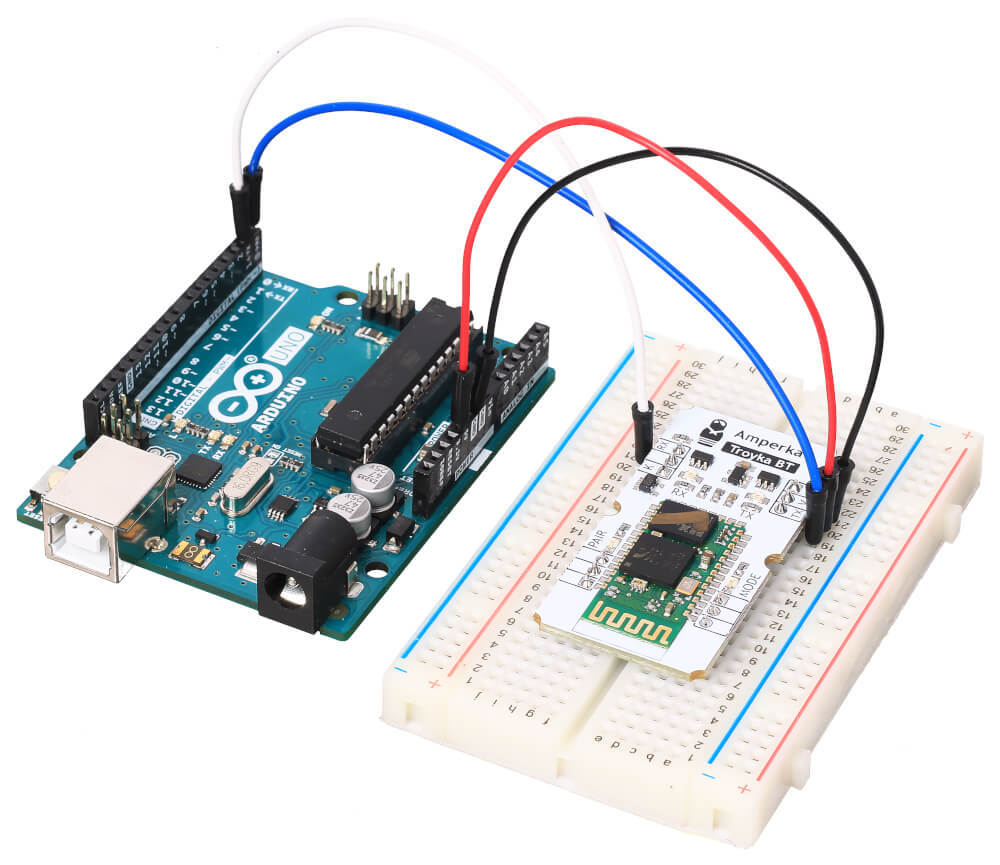

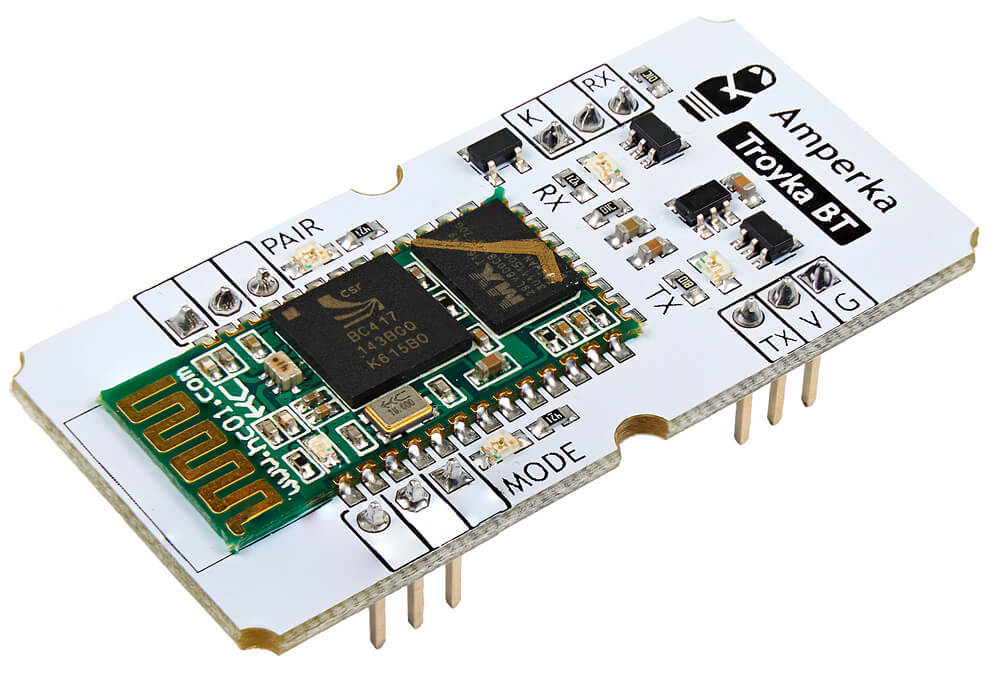

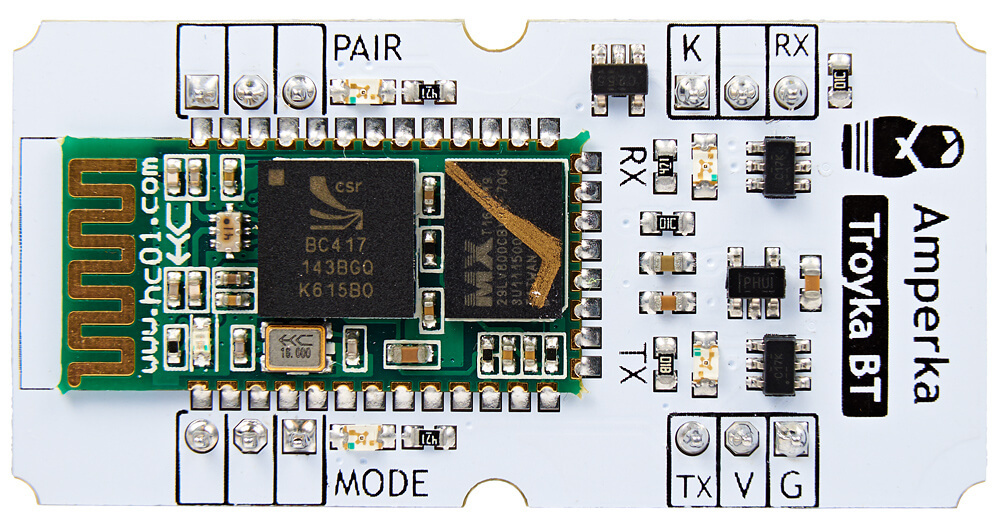

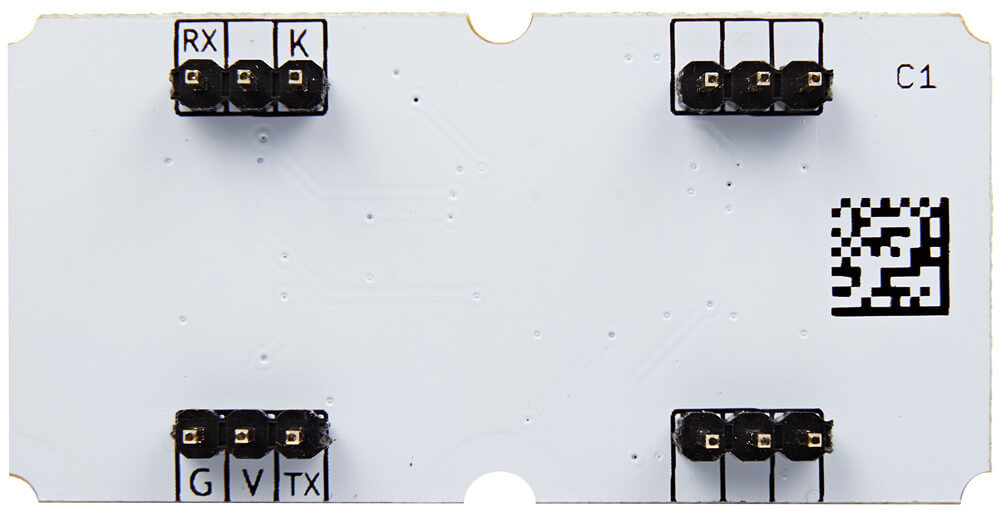

Хотите управлять своими устройствами через Bluetooth не только с телефона, но и напрямую с Arduino, Iskra или Raspberry Pi? Возьмите Troyka-модуль Bluetooth HC-05 — он поддерживает режимы Slave и Master, то есть способен выступать не только ведомым, но и ведущим устройством в системе.Создайте сеть устройств, связанных по Bluetooth, и контролируйте их через модуль HC-05: опрашивайте датчики, посылайте команды, управляйте роботами без какого-либо дополнительного софта. Ведомым устройством может выступать любой Bluetooth-модуль, например HC-06.ОсобенностиСердце платформы — Bluetooth-модуль HC-05 c чипом BC417143B от компании Cambridge Silicon Radio.Рабочее напряжение HC-05 — 3,3 В. Мы встроили в модуль регулятор напряжения, благодаря чему он работает и от 5 В.Модуль использует Bluetooth v2.0 без BLE, поэтому он несовместим с некоторыми устройствами. Например, для соединения с iOS подойдет только Troyka-модуль Bluetooth Low Energy с более современным протоколом v4.0 и поддержкой BLE.ПодключениеНа модуле выведены четыре группы Troyka-контактов, из которых электрически задействованы лишь две.Нижняя группаКонтакт TX модуля подключите к контакту RX на контроллере.Контакт V подключите к контакту питания 3,3–5 В.Контакт G подключите к земле.Верхняя группаКонтакт K используйте для перевода модуля в режим управления АТ-командами.Контакт RX модуля подключите к контакту TX на контроллере.При подключении к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield. Или вовсе забудьте о проводах с Troyka Slot Shield.ПрограммированиеДля управляющей платформы модуль выглядит как последовательный интерфейс.Настройки по умолчанию Скорость передачи данных9600 бодИмя модуляHС-05Пароль для подключения1234Все настройки по умолчанию могут быть изменены с помощью АТ-команд.Комплектация1× Плата-модуль2× Трёхпроводной шлейфХарактеристикиНапряжение питания: 3,3–5 ВПотребляемый ток: 50 мАРадиус действия: до 10 метровЧип Bluetooth: HC-05 (BC417143B)Интерфейс: UARTГабариты: 50,8×25,4 ммРесурсыВидеообзор модуля HC-05:Руководство по использованию, примеры и документацияЧто такое Troyka-модули?
