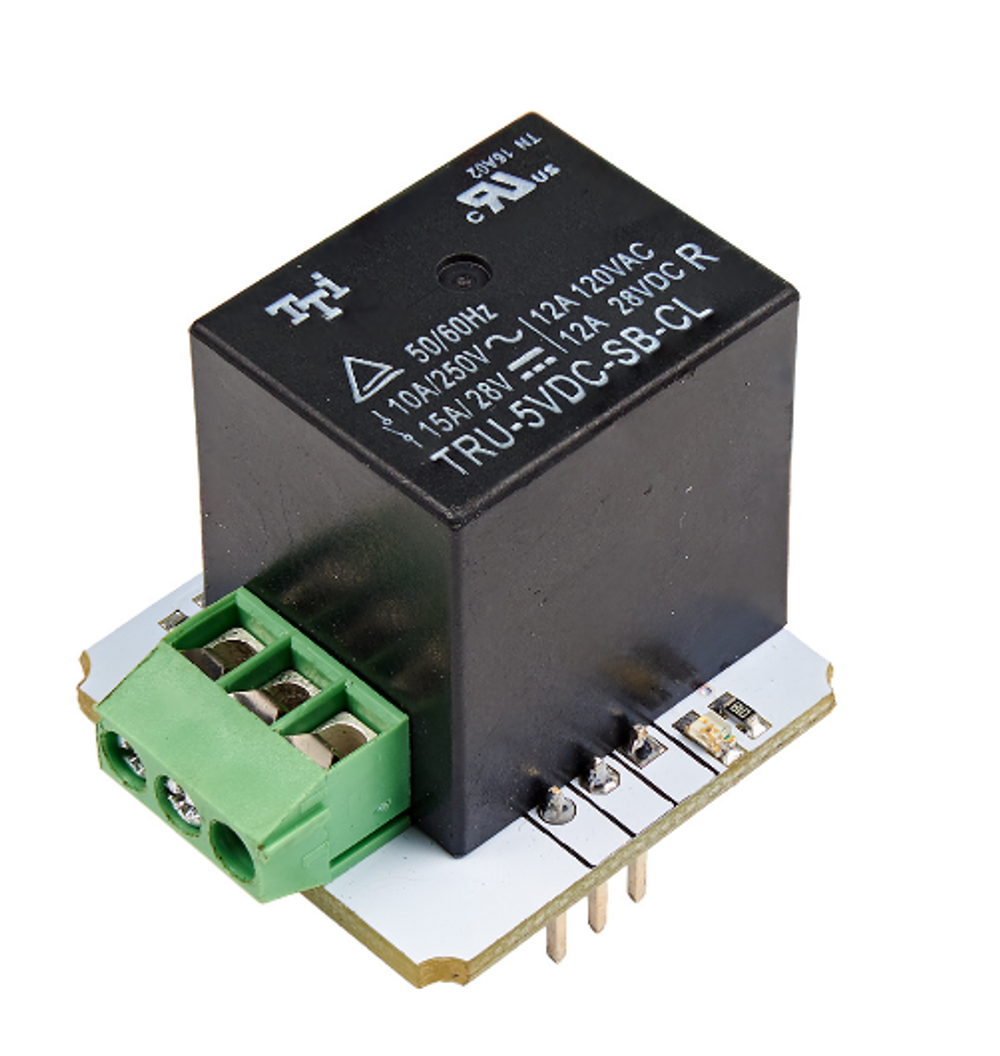

Мини-реле (Troyka-модуль)

(0)
(0)
(0)
Характеристики
Рабочее напряжение:
3,3–5 В
Потребляемый ток:
71 мА
Максимальное коммутируемое напряжение:
28 В постоянного тока 250 В переменного тока
Все характеристики
Описание

Хотите управлять мощной нагрузкой и электроприборами с помощью микроконтроллера? Тогда вам не обойтись без модуля реле, который справляется с током до 10 А и переменным напряжением до 250 В. Работать с модулем просто: вам не придётся возиться с пайкой, макетной платой и проектированием обвязки для голого реле — всё уже готово и собрано в компактном Troyka-модуле.

Показать полностью Свернуть
Нет в наличии
Выбрать
    Описание
    Характеристики
    Описание

    Форм-фактор Troyka позволяет использовать модуль совместно с макетной платой для прототипирования устройств, а также собирать простые проекты на Slot Shield’е. Если вы уже отладили устройство и собираете его в корпусе, рекомендуем обратить внимание на мини-реле в формате Zelo.

    Переключение реле управляется напряжением 3,3–5 В, поэтому модуль совместим с большинством контроллеров. Помехи в высоковольтной сети не смогут повлиять на работу системы, поскольку прямая электрическая связь между управляющей платой и коммутируемой нагрузкой отсутствует.

    Подключение

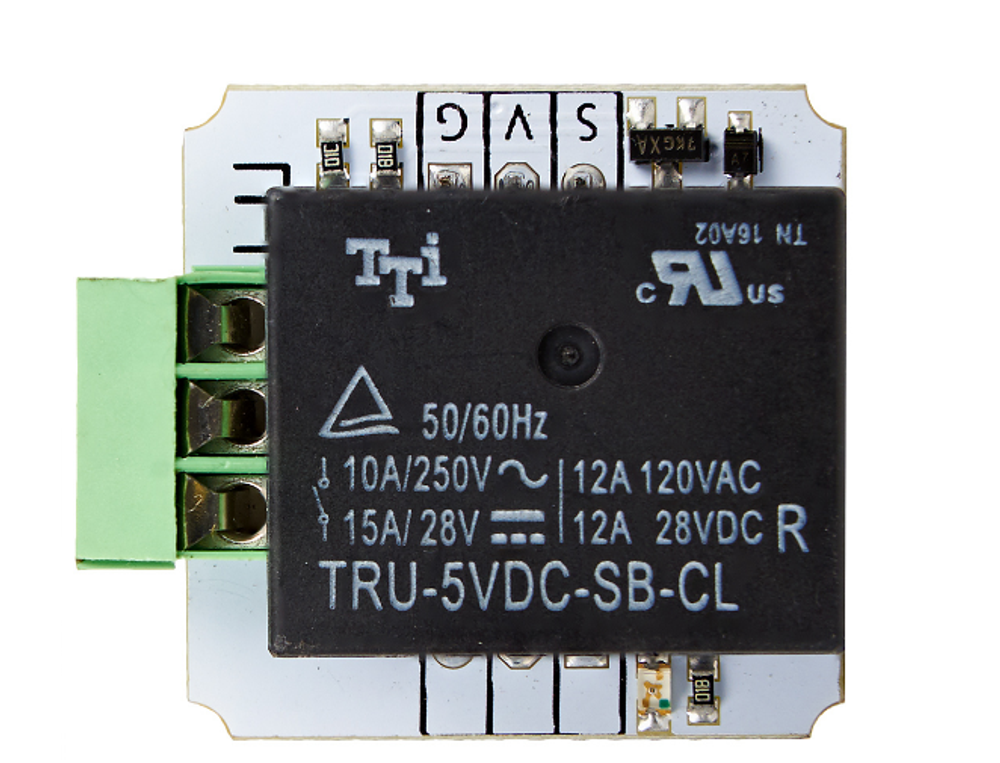

    На модуле мини-реле расположены Troyka-контакты для управления обмоткой и клеммник для подключения нагрузки.

    Контакты управления

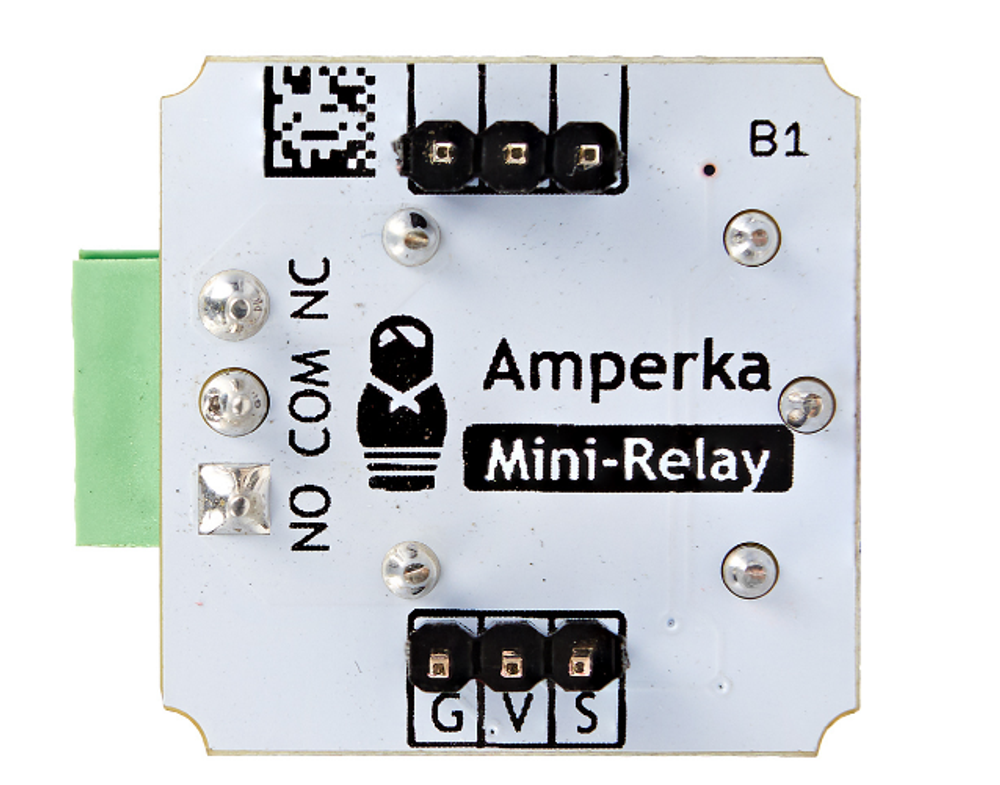

    Модуль мини-реле подключается к управляющим платам через группу из трёх контактов:

    • Сигнальный (S) — управляющий контакт реле, подключаемый к цифровому пину микроконтроллера.
    • Питание (V) — источник питания модуля.
    • Земля (G) — заземляющий контакт схемы.

    При подключении к Arduino удобно использовать Troyka Shield, а для Raspberry Pi подойдёт Troyka HAT. Для быстрого прототипирования и тестирования устройства без лишних проводов возьмите Troyka Slot Shield.

    Клеммник нагрузки

    Нагрузка подключается к выходным контактам реле:

    • COM — общий контакт.
    • NC — нормально закрытый выход.
    • NO — нормально открытый выход.

    Внимание! Если вы сомневаетесь, как правильно подключить к реле электроприбор с питанием от бытовой электросети 220 В, остановитесь: вы можете устроить пожар или убить себя. Убедитесь, что у вас в голове сложилось кристальное понимание принципа работы реле и опасностей, которые связаны с высоким напряжением.

    Комплектация

    • 1× Плата-модуль
    • 1× Трёхпроводной шлейф «мама-мама»
    Характеристики
    Рабочее напряжение
    3,3–5 В
    Потребляемый ток
    71 мА
    Максимальное коммутируемое напряжение
    28 В постоянного тока 250 В переменного тока
