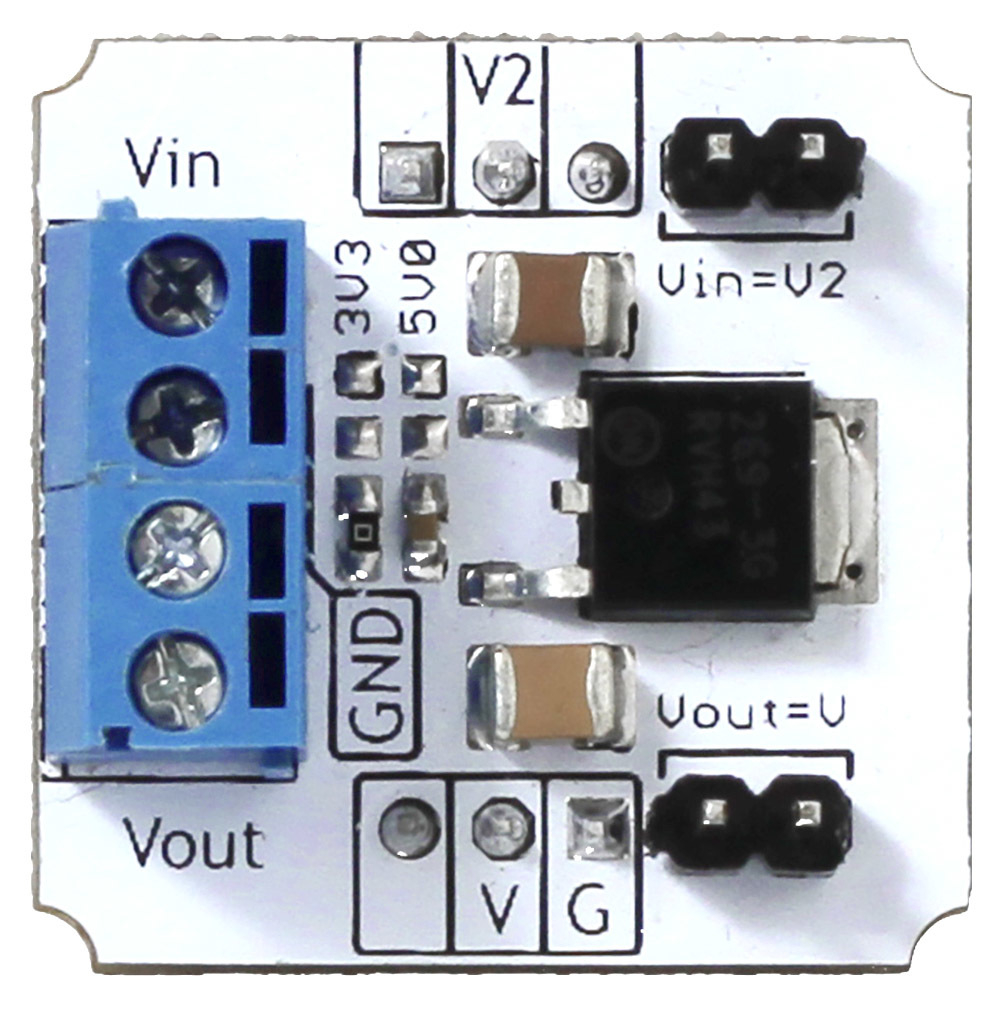

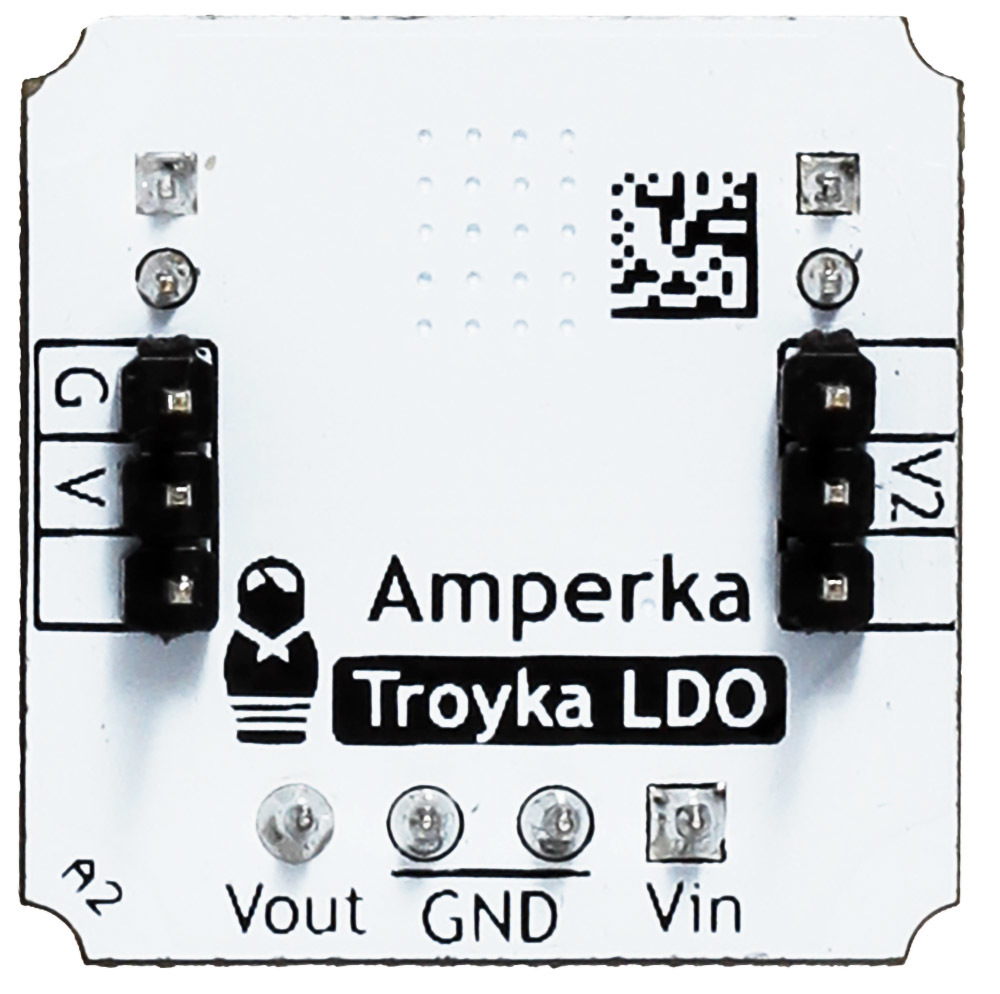

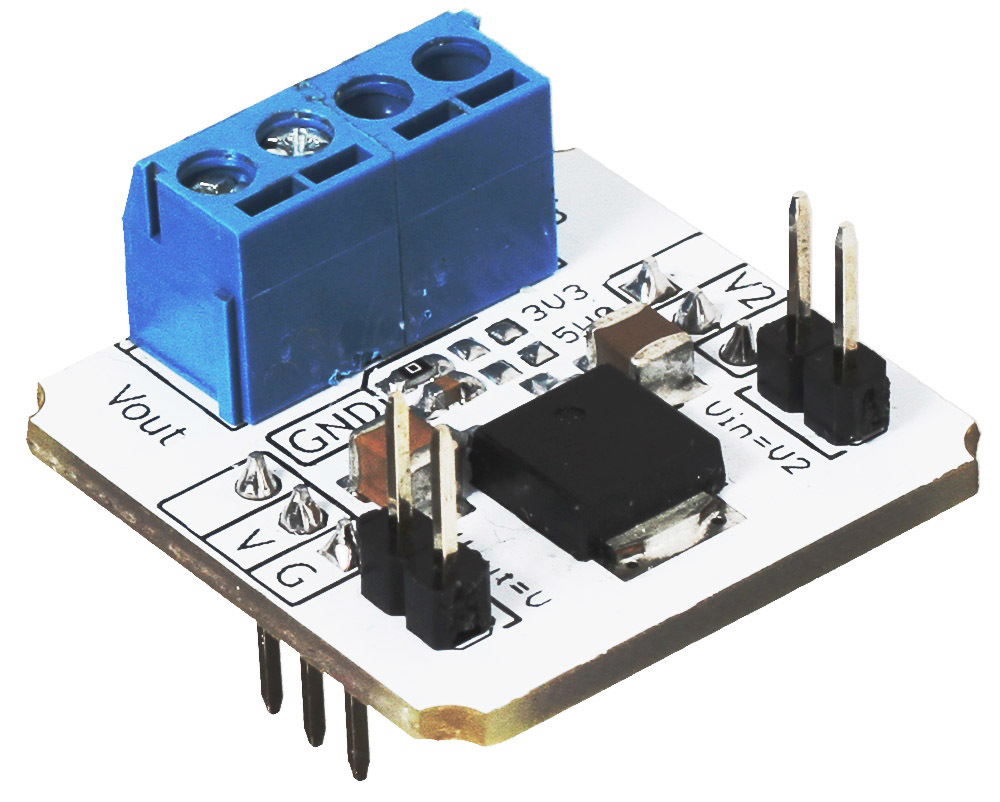

Если вы хотите подключить любимый одноплатник, а под рукой только источник питания с высоким напряжением, линейный регулятор примет удар на себя и выдаст необходимое напряжение.Преобразователь из линейки Troyka-модулей поможет запитать беспроводные модули с 3,3-вольтовой логикой,, например EPS8266 или nRF24L01+.В чём фишкаРегулятор принимает входное напряжение от 4,4 до 20 В и преобразует его в 3,3 В. Остальная мощность рассеивается в виде тепла. В качестве радиатора выступает сам модуль.Использование линейного преобразователя упрощает схему устройства и избавляет от помех — можно запитать чувствительные датчики.ПодключениеНа модуле распаяны клеммники для внешнего питания и нагрузки:контакт Vin — пин входного напряжения. Подключите к плюсовому контакту источника питания.двойной контакт GND — общая земля. Подключите к минусовому контакту источника питания и земле нагрузки.контакт Vout — пин выходного напряжения. Подключите к питанию нагрузки.На модуле выведены две пары контактов для подключения через Troyka Slot Shield и макетную плату. Входное и выходное напряжение дублируется на Troyka-контакты при помощи джамперов.Входное и выходное напряжение переключаются на Troyka-контактах установкой соответствующих джамперов.Комплектация1× плата-модуль2× трёхпроводных шлейфаХарактеристикиЧип: MC33269Входное напряжение: 4,4—20 ВВыходное напряжение: 3,3 ВМаксимальный выходной ток: 800 мAГабариты: 25,4×25,4 ммРесурсыОбзор модуля:Руководство по использованию, примеры и документацияЧто такое Troyka-модули?
