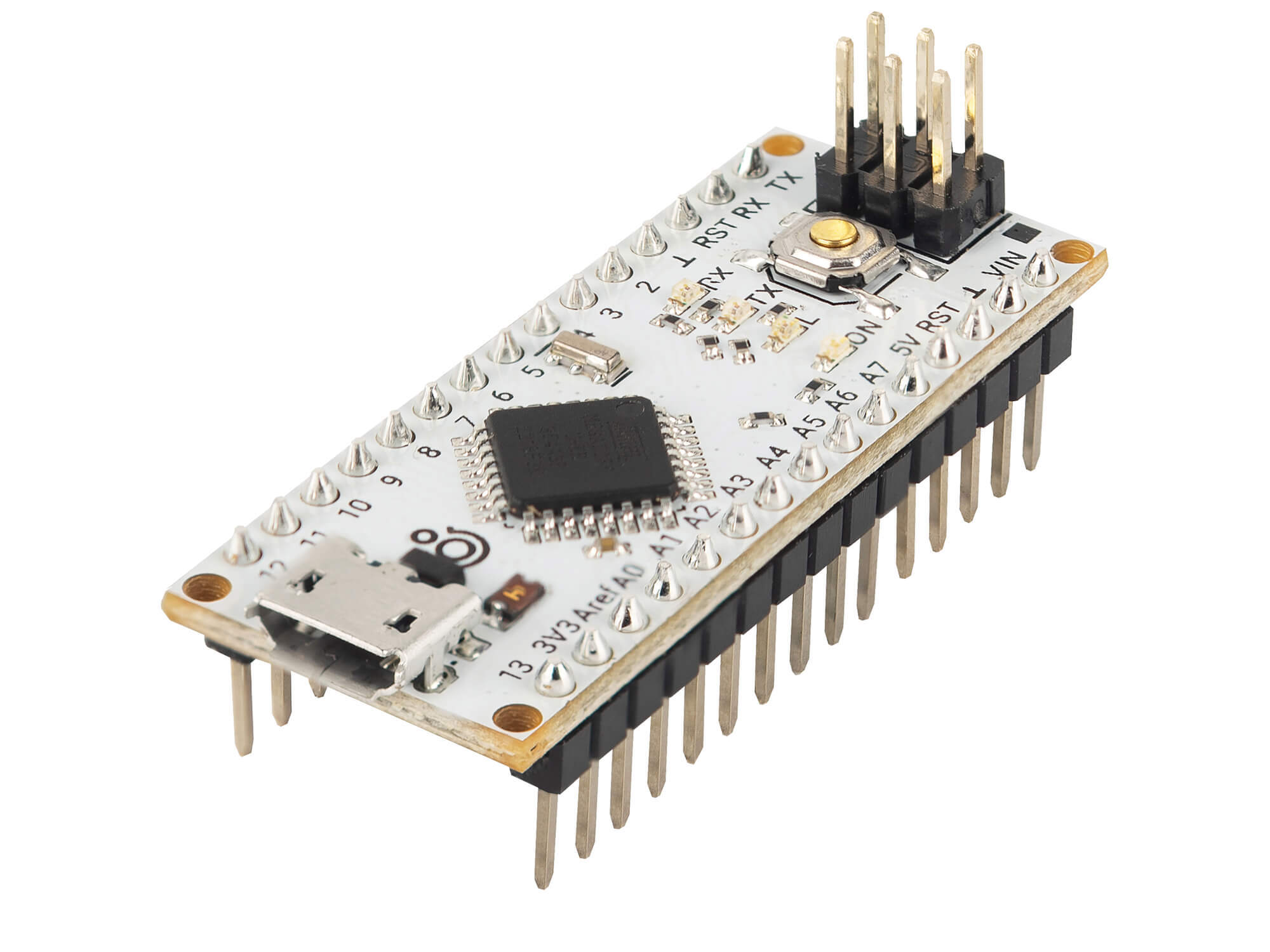

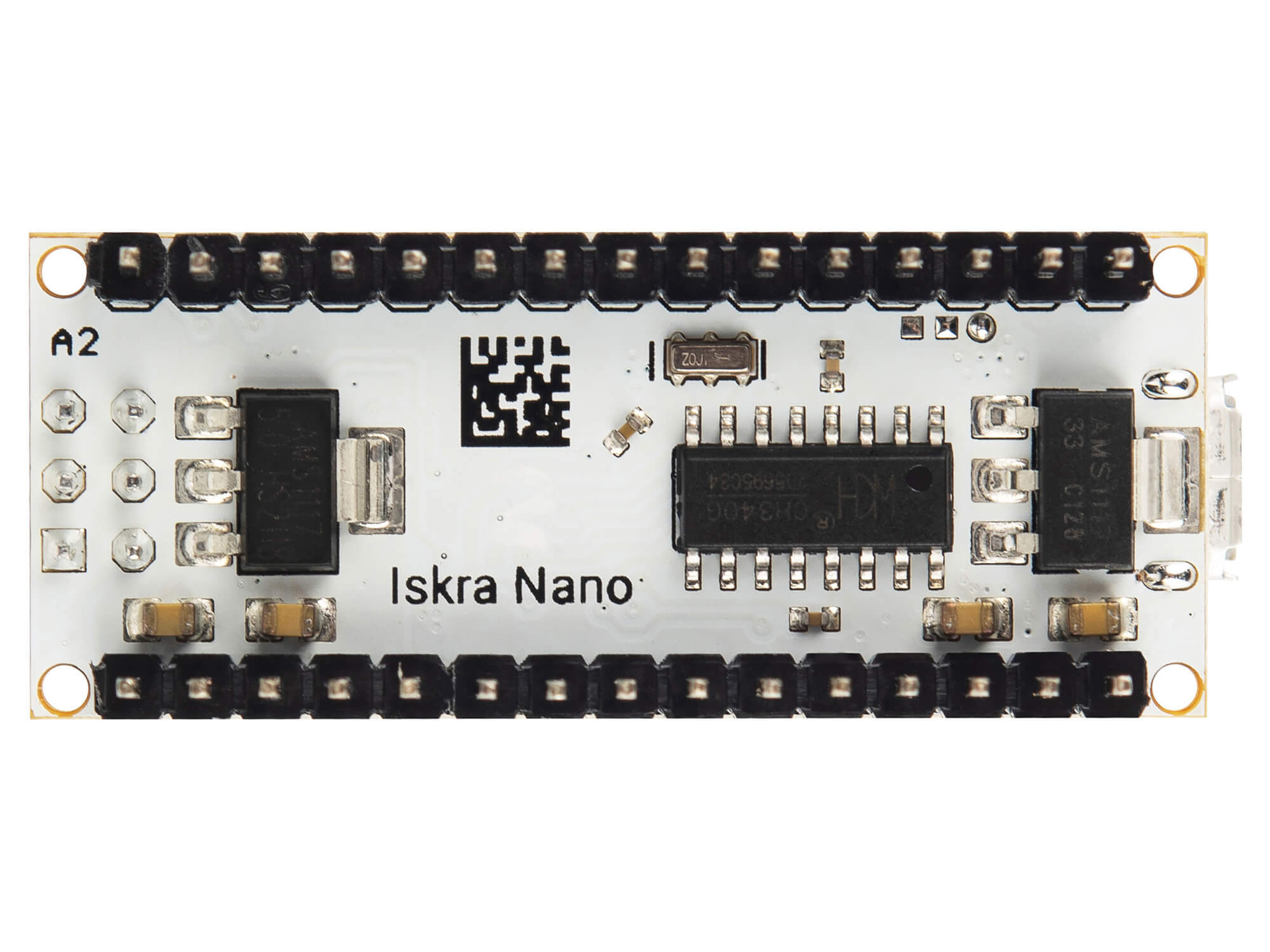

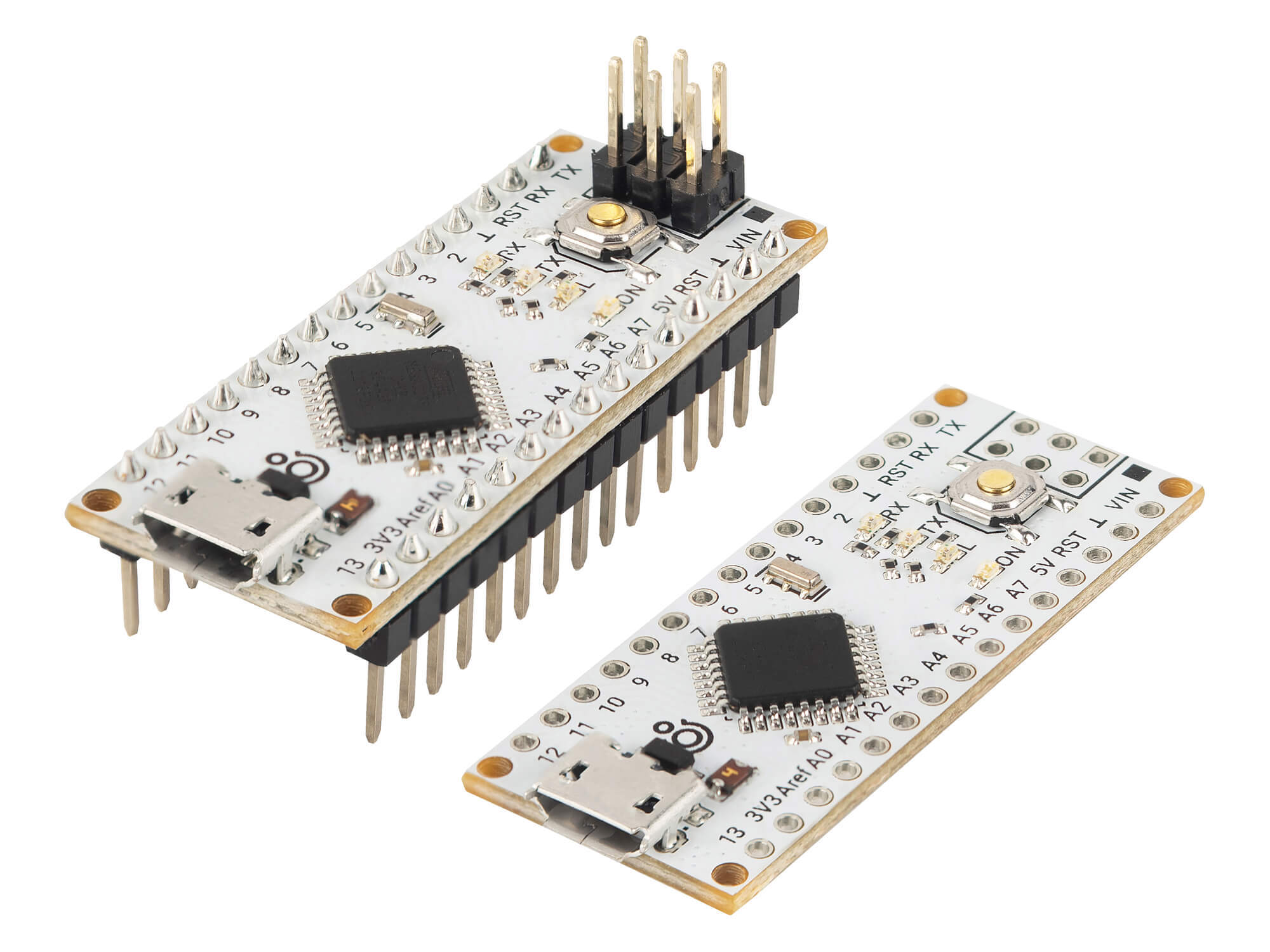

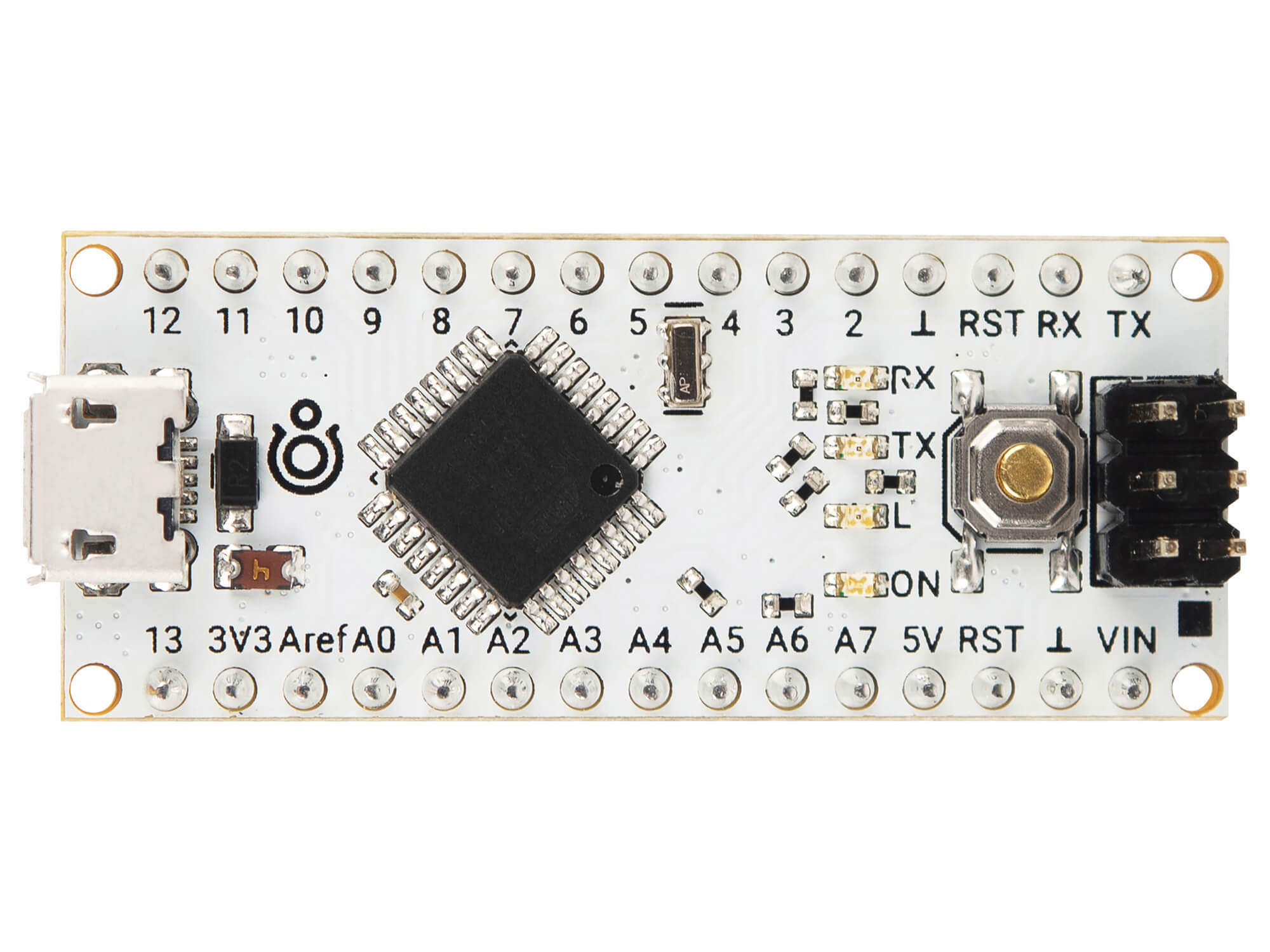

Iskra Nano — миниатюрная платформа для разработки встраиваемых систем. Используйте плату в местах, куда полноразмерной Arduino не пробраться: в переносном GPS-трекере, алкотестере или другом портативном устройстве.Iskra Nano также позволит создать недорогую систему из множества микроконтроллеров, например, оборудовать одной управляющей платой каждую комнату в квеструме.Версия платы с припаянными контактными ножками пригодится для прототипирования на макетной плате. Если нужно сэкономить габариты или встроить плату в устройство, обратите внимание на модификацию Iskra Nano без ножек.ОсобенностиПолная аппаратная и программная совместимость с Arduino Nano.Более мощный регулятор напряжения выдаёт ток до 1 А на шине 3,3 В.Произведено в России с любовью и соблюдением высоких технических норм.НачинкаСердце платы Iskra Nano — 8-битный микроконтроллер Microchip ATmega328P семейства AVR с тактовой частотой 16 МГц. На борту содержится 2 КБ оперативной памяти, 32 КБ флеш-памяти и 1 КБ EEPROM. Точно такой же чип установлен на оригинальной Arduino Nano.Однако мы выпускаем две версии платформы: стандартную Iskra Nano и улучшенную Iskra Nano Pro на случай, если вам понадобится больше интерфейсов. Arduino NanoIskra NanoIskra Nano ProМикроконтроллерATmega328PATmega328PATmega328PBКонтакты с ШИМ669Аппаратный интерфейс SPI112Аппаратный интерфейс UART112Выходной ток с пина 5V800 мА1 А1 АВыходной ток с пина 3V350 мА1 А1 АНаличие тач-интерфейсаНетНетДаРазъём USBMini-USBMicro-USBMicro-USBИнтерфейсыПо бокам платы расположены 30 контактов со стандартным шагом 2,54 мм и штыревыми вилками, что позволяет собирать прототипы на макетной плате.Для подключения периферии отведено 22 контакта ввода-вывода общего назначения (GPIO) с дополнительными возможностями.8 контактов принимают аналоговый сигнал через 10-битный АЦП.6 контактов позволяют вывести аналоговое значение с помощью 8-битного ШИМ-сигнала.Предусмотрены аппаратные интерфейсы UART, SPI и I²C.ПрограммированиеПлата Iskra Nano программируется как в привычной среде Arduino IDE, так и с помощью графического языка программирования XOD IDE. В обоих случаях контроллер ведёт себя как стандартная Arduino Nano, поэтому смело указывайте её в настройках. Из этого также следует, что Iskra Nano совместима со всеми проектами и примерами кода, написанными для Нано.ПитаниеПлатформа питается через разъём Micro-USB или напрямую через контакт Vin.При питании через USB подойдёт наш сетевой адаптер с кабелем Micro-USB.Для питания через пин Vin используйте источник напряжения на 7–12 В или батарейный отсек.Комплектация1× Плата Iskra Nano (с ногами)ХарактеристикиМодель: Amperka Iskra Nano with Headers (AMP-B222)Микроконтроллер: ATmega328PАрхитектура: AVR (8 бит)Тактовая частота: 16 МГцFlash-память: 32 КБ (2 КБ занимает загрузчик)SRAM-память: 2 КБEEPROM-память: 1 КБКонтакты ввода-вывода: 22Контакты с АЦП: 8Разрядность АЦП: 10 битКонтакты с ШИМ: 6Разрядность ШИМ: 8 битАппаратные интерфейсы:1× SPI1× I²C1× UARTЛогический уровень напряжения: 5 ВВходное напряжение питания:Через USB: 5 ВЧерез пин Vin: 7–12 ВМаксимальный выходной ток пина 5V: 1 AМаксимальный выходной ток пина 3V3: 1 AМаксимальный ток с пина или на пин: 40 мАРазмеры: 45×18×18,6 ммРесурсыИнструкция, примеры использования и документация
