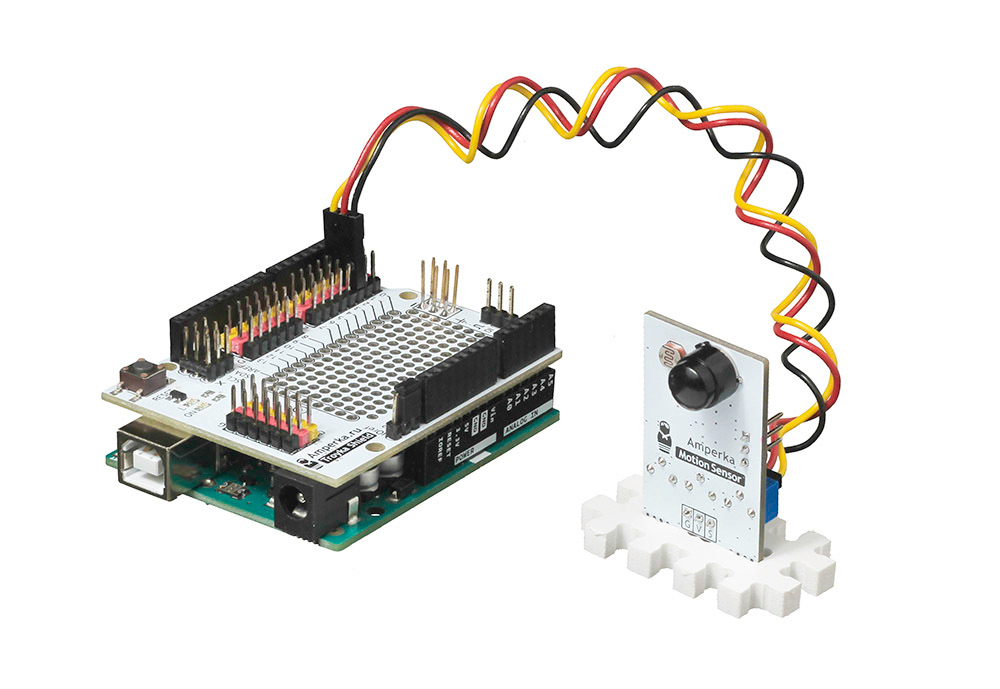

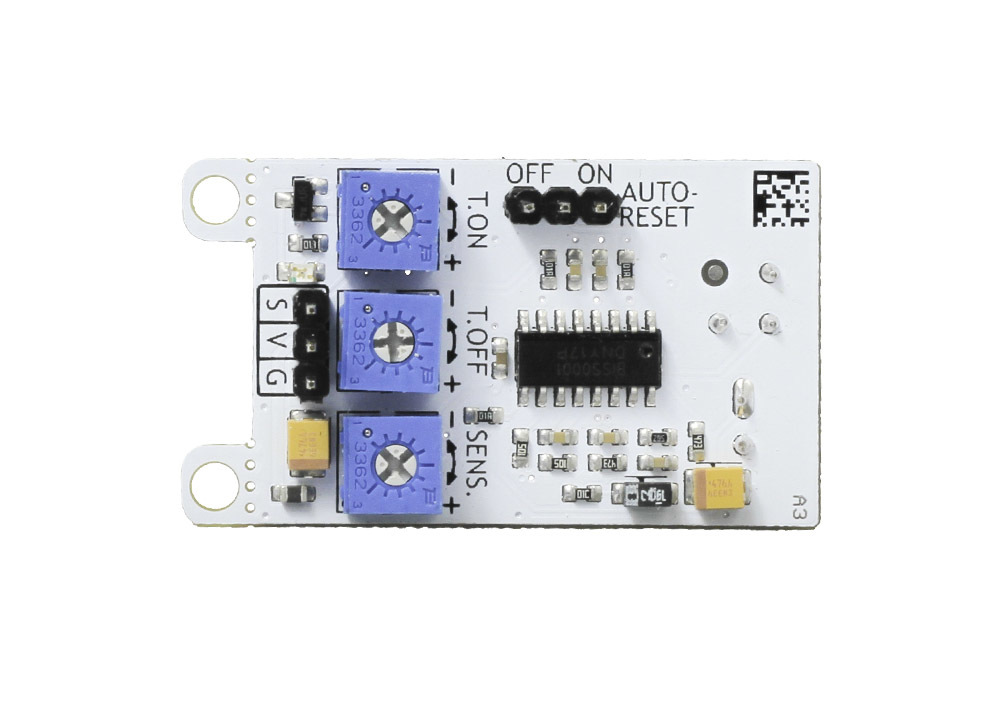

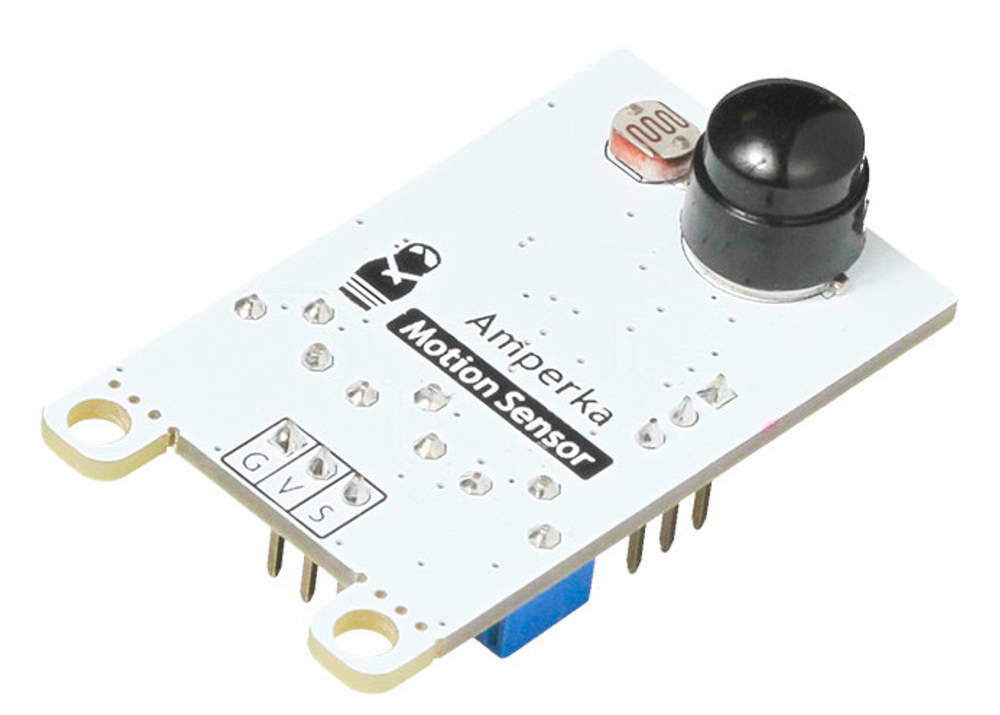

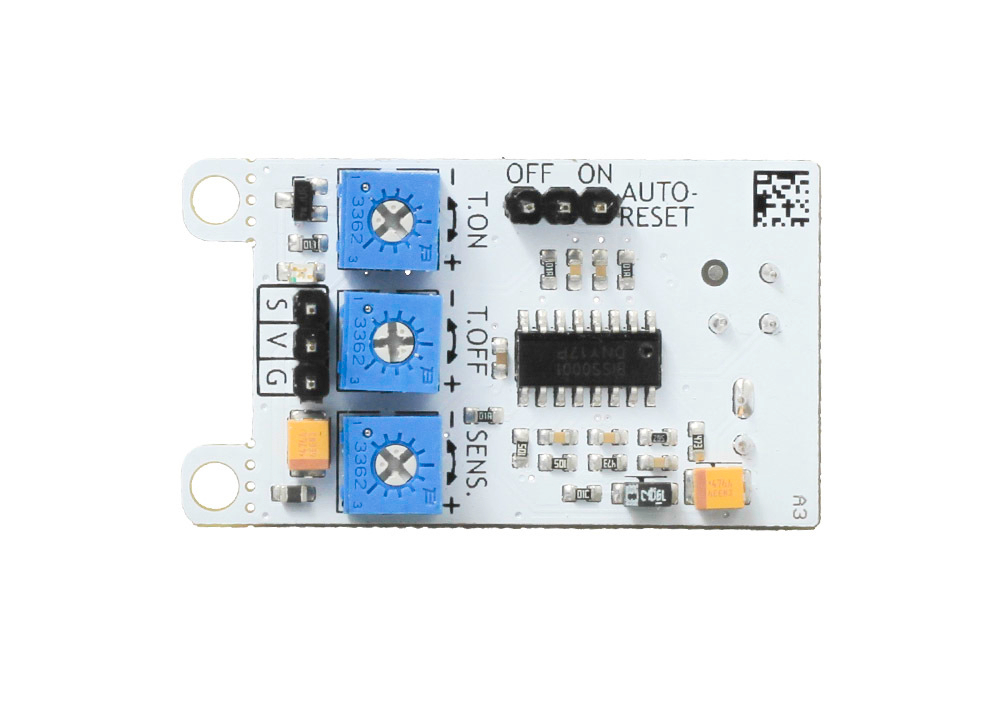

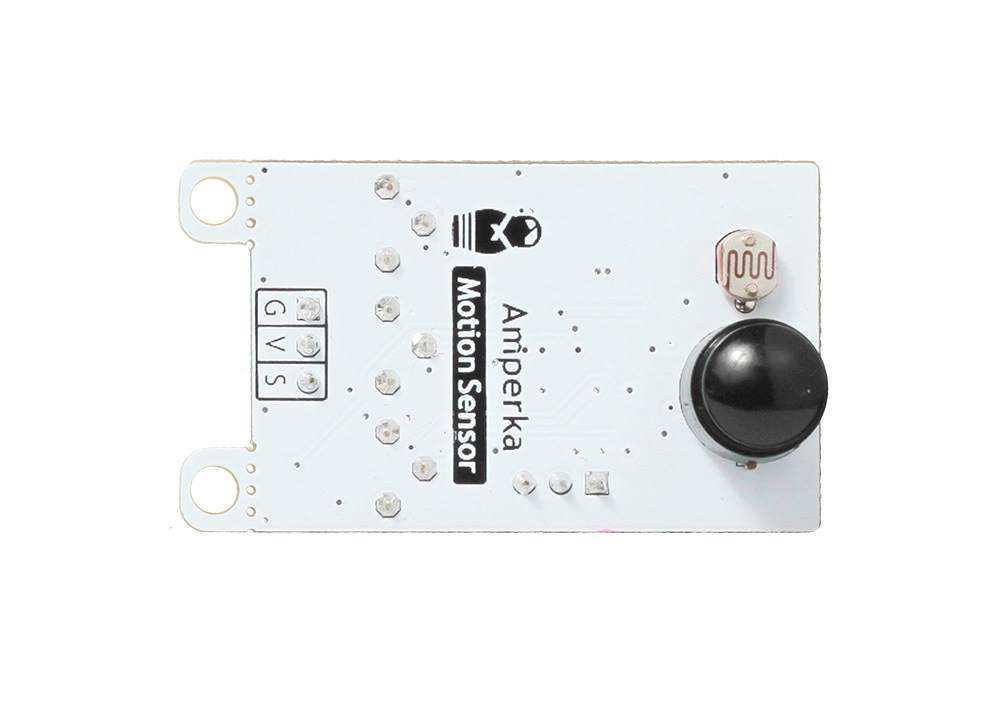

Соберите умный выключатель даже без микроконтроллера. Подключите сенсор движения к реле и устройство готово. Три подстроечных резистора зададут чувствительность, интервал и продолжительность срабатывания.К управляющей электронике — платам Arduino, Iskra или Raspberry Pi — модуль подключается привычным Troyka-шлейфом. На плату модуль передаёт цифровой сигнал — ноль в спокойном состоянии и логическую единицу при обнаружении движения.Принцип работыМодуль основан на пироэлектрическом эффекте. Под воздействием теплового излучения в кристалле возникают электрические импульсы.PIR-сенсор с двумя разнополярными чувствительными элементами считывает температуру окружающей среды. Когда в зоне видимости появляется тёплый объект, на первом элементе появляется положительный импульс. Объект движется дальше и попадает в поле зрения второго элемента, на котором возникает отрицательный импульс. Разнонаправленые импульсы фиксируются микросхемой обработки данных. На выходе модуля появляется высокий логический сигнал.Настройка модуляЗа тонкую настройку работы модуля отвечают три потенциометра:T.on — регулирует продолжительность высокого сигнала об обнаружении объекта. Время задаётся в дипазоне от одной секунды до пяти минут.T.off — регулирует время блокировки повторного срабатывания в диапазоне от нуля до пяти секунд.SENS — регулирует чувствительность сенсора.Модуль работает в одном из двух режимов, который выбирается джампером с Для разных сценариев использования модуля мы предусмотрели два режима работы. Режим выставляется джампером AUTO-RESET:ON — при обнаружении движения таймер задержки обнуляется. Отсчёт времени начинается заново.OFF — датчик не реагирует на движение, пока не выключится по таймеру.ПодключениеНа сенсоре расположена группа Troyka-контактов:Сигнальный (S) — цифровой выход сенсора. Используется для передачи текущего состояния модуля. Подключите к цифровому пину микроконтроллера.Питание (V) — соедините с рабочим напряжением микроконтроллера.Земля (G) — соедините с землёй микроконтроллера.Габаритный чертёжКомплектация1× плата сенсор1× джамперХарактеристикиНапряжение питания: 3.3–5 ВРасстояние наблюдения: 7 мУгол обзора: 110°Длительность сигнала при обнаружении движения (Ton): от 1 секунды до 5 минутДлительность игнорирования движения при повтором срабатывании (Toff): до 5 секундРесурсыРуководство по использованию, примеры и документация
