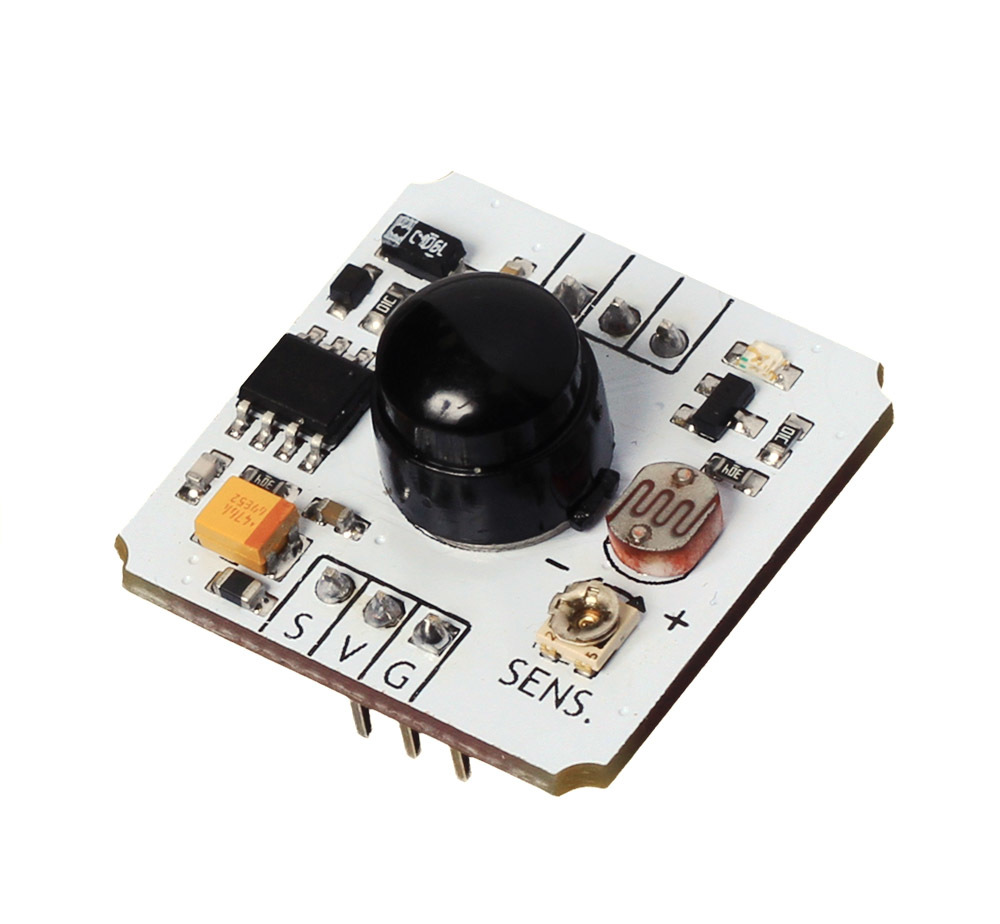

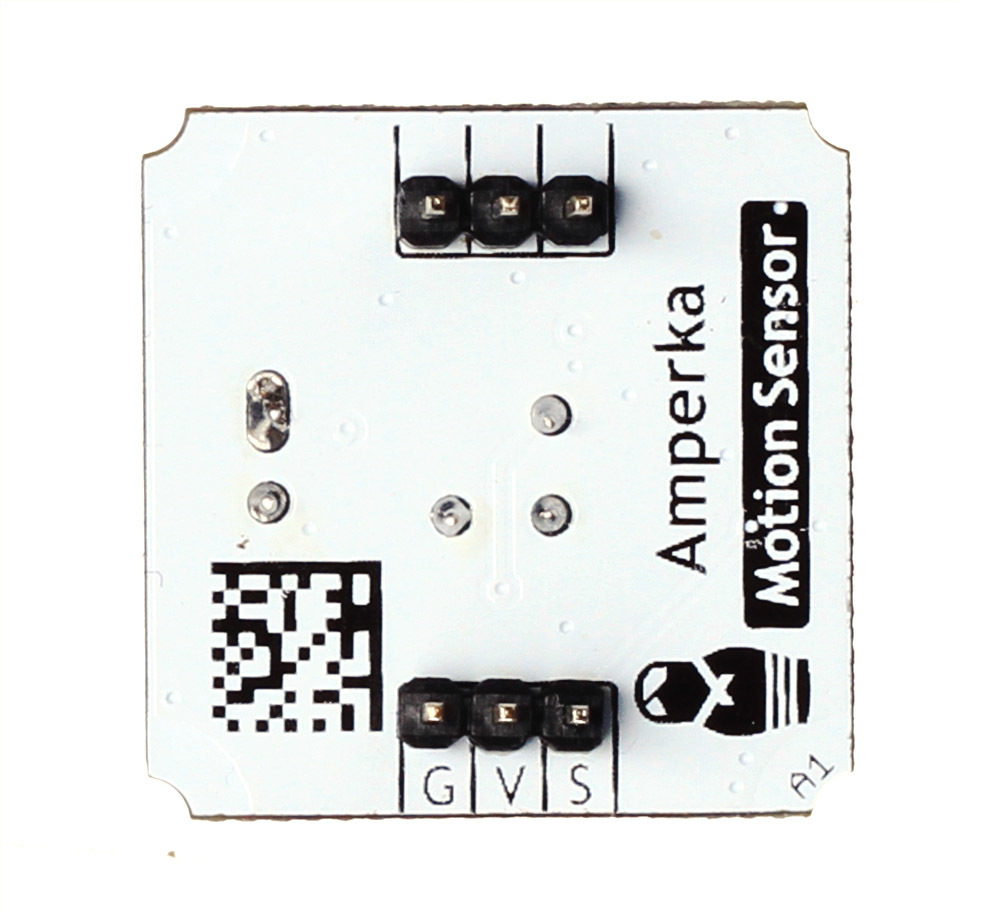

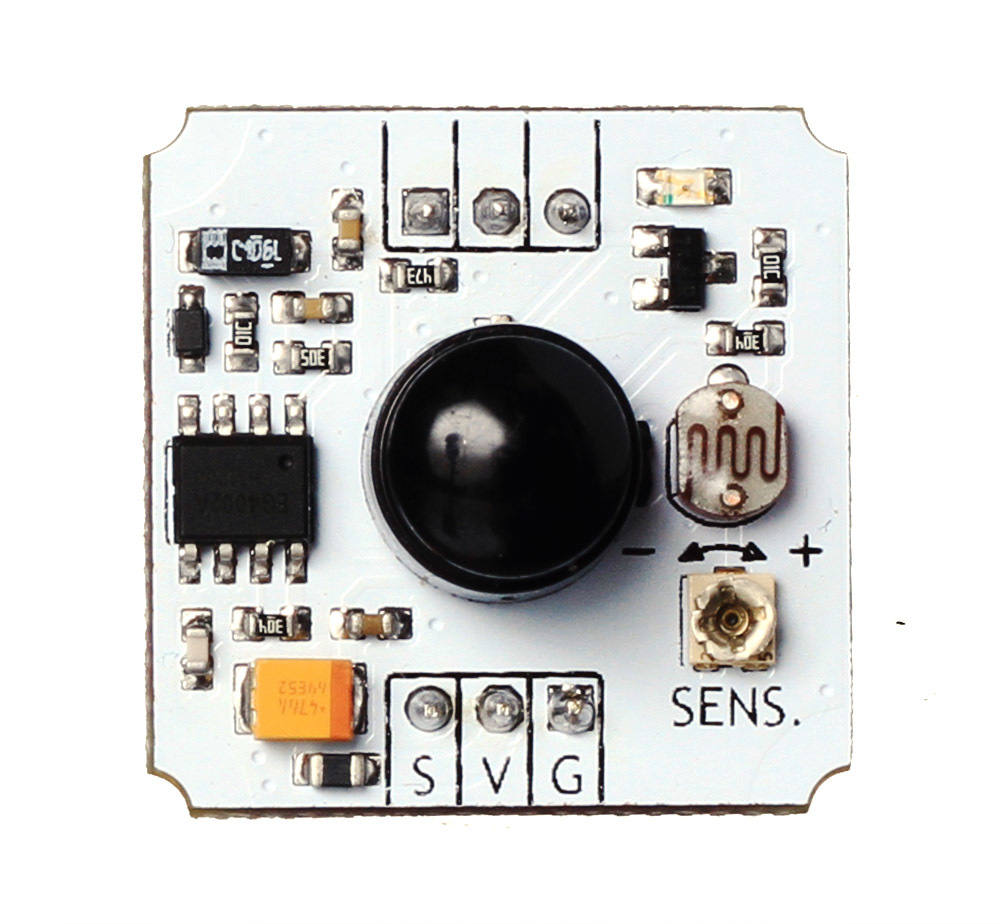

Инфракрасный сенсор засечёт перемещение тёплых объектов: людей или животных.Датчик защитит дом от недоброжелателей, а в офисе поможет автоматизировать входные двери. Если встроите модуль в умный автополив, то датчик обнаружит движение на газоне и вас не окатит водой.Принцип работыДатчик использует пироэлектрический эффект. При появлении теплового инфракрасного излучения в кристалле возникают электрические импульсы.PIR-сенсор с двумя разнополярными чувствительными элементами считывает температуру окружающей среды. Когда в зоне видимости появляется тёплый объект, на первом элементе появляется положительный импульс. Объект движется дальше и попадает в поле зрения второго элемента, на котором возникает отрицательный импульс. Разнонаправленные импульсы фиксируются чипом обработки данных. На выходе модуля появляется высокий логический сигнал.Настройка модуляНа модуле расположен потенциометр для регулировки чувствительности сенсора.ПодключениеНа сенсоре расположена группа Troyka-контактов:Сигнальный (S) — цифровой выход сенсора. Используется для передачи текущего состояния модуля. Подключите к цифровому пину микроконтроллера.Питание (V) — соедините с рабочим напряжением микроконтроллера.Земля (G) — соедините с землёй микроконтроллера.Для подключения к платформам Arduino и Iskra JS мы придумали плату расширения Troyka Shield. С Troyka Slot Shield провода не понадобятся вовсе.Для работы с Raspberry Pi используйте Troyka HAT.Комплектация1× Сенсорный модуль1× Трёхпроводной шлейфХарактеристикиНапряжение питания: 3,3–5 ВРасстояние наблюдения: 7 мУгол обзора: 110°Длительность сигнала при обнаружении движения: 5 секундГабариты: 25,4×25,4 ммРесурсыРуководство по использованию, примеры и документацияЧто такое Troyka-модули?
