Начинка

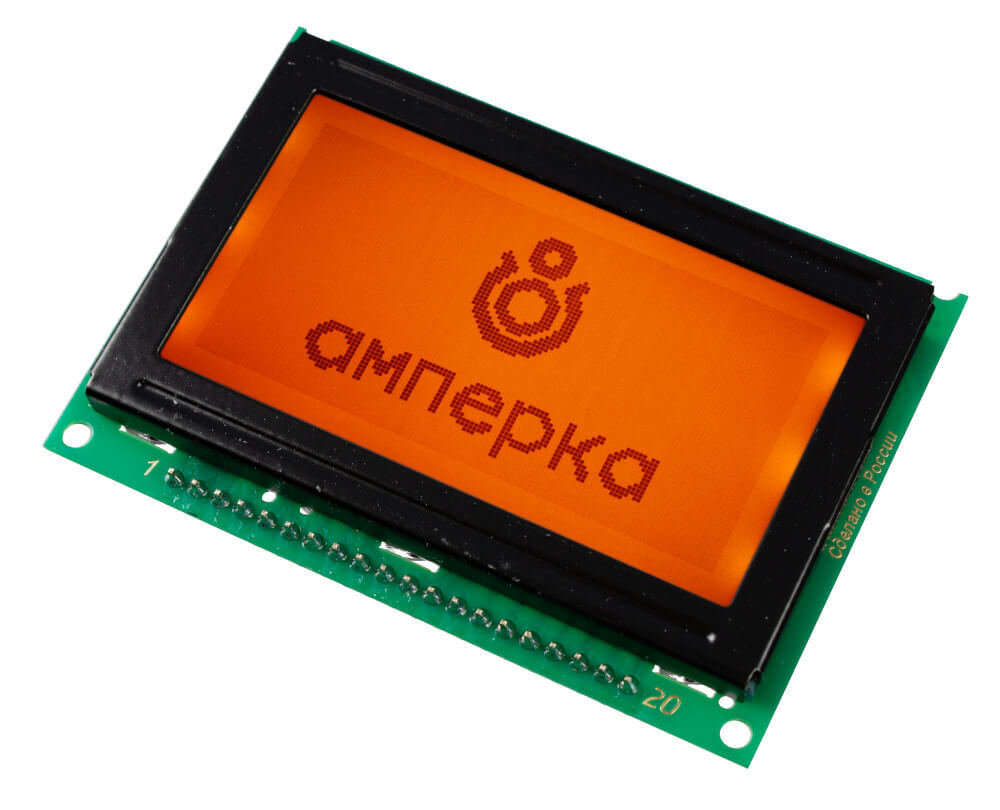

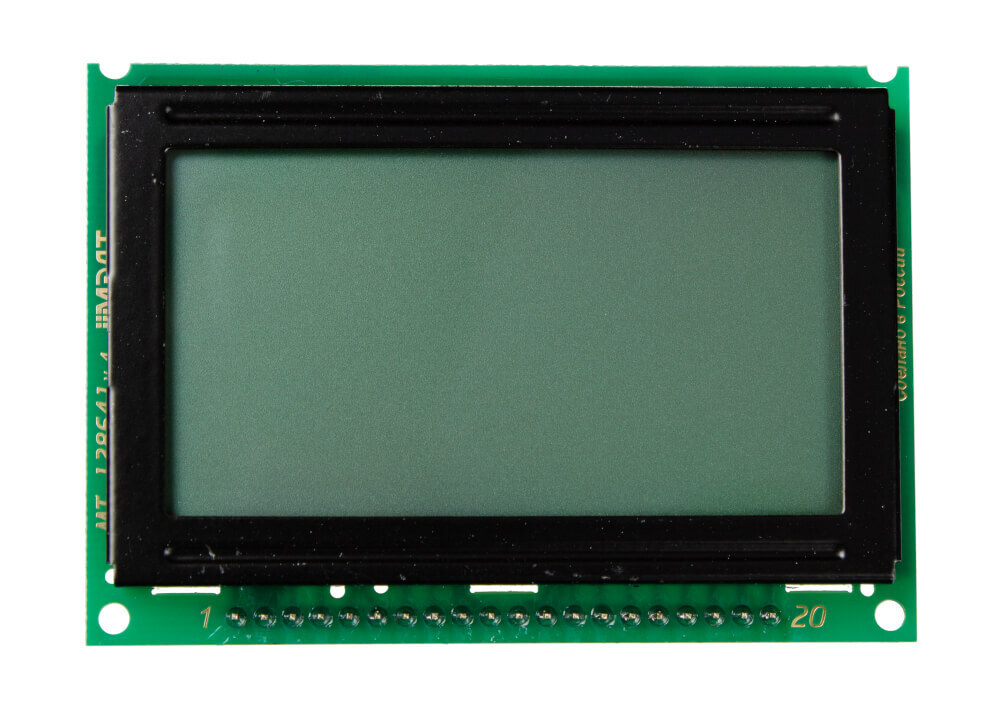

LCD-дисплей MT-12864J производства компании МЭЛТ выводит монохромное изображение с разрешением 128×64 точек, регулируемой контрастностью и встроенной LED-подсветкой.

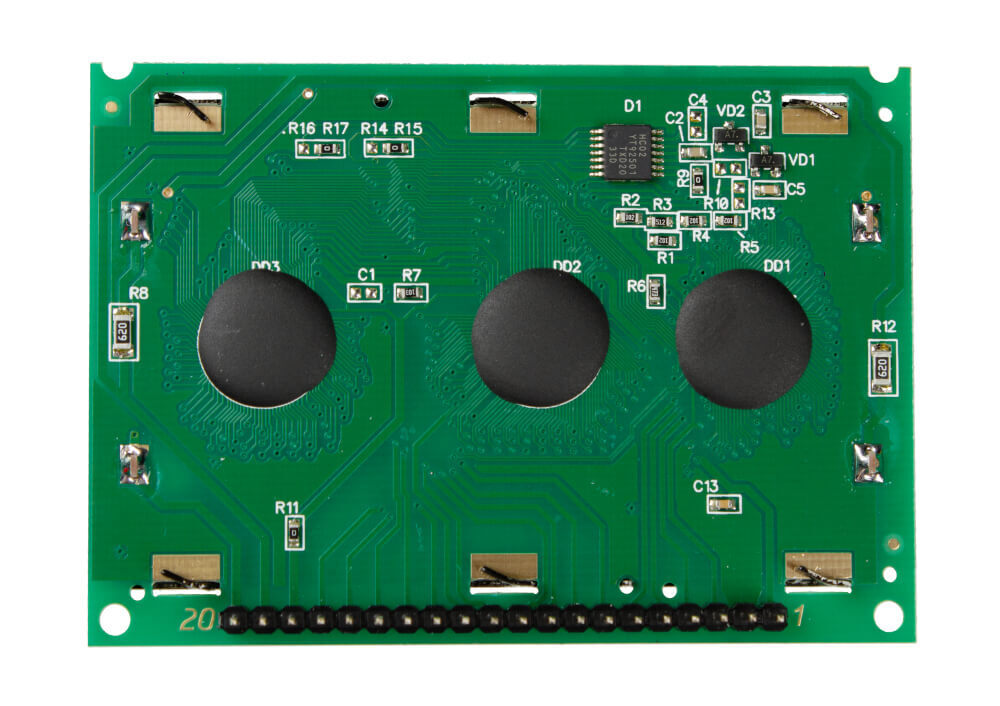

Дисплей управляется чипами Ангстрем К145ВГ10 и К145ВГ9Н5 — аналогами популярных драйверов Samsung KS0108/KS0107. Это даёт высокую совместимость с зарубежными моделями экранов 128×64, которые часто попадаются в DIY-проектах.
Подключение
На дисплейном модуле расположено 20 контактов для подключения к питанию и управляющей плате через параллельный интерфейс. Мы уже припаяли к контактам штырьковые соединители, чтобы вы сразу могли использовать дисплейный модуль на макетной плате или подключать его проводами «мама-папа».
Для управления контрастностью экрана вам понадобится потенциометр. Смотрите полную распиновку с примерами подключения в инструкции на нашей Wiki.
Если хочется занимать гораздо меньше пинов на контроллере, возьмите графический дисплей с интерфейсом I²C.
Программирование
Для работы с дисплеем существует готовая библиотека U8g2 для Arduino IDE, с которой можно выводить любые шрифты, фигуры и изображения. Пара десятков примеров прилагается.
Комплектация
- 1× Дисплейный модуль
Характеристики
- Модель: МЭЛТ MT-12864J-2FLA (5379)
- Разрешение: 128×64
- Размер точки: 0,4×0,4 мм
- Тип дисплея: жидкокристаллический (LCD)
- Тип подсветки: светодиодная (LED)
- Цвет: монохромный
- Цвет пикселей: чёрный
- Цвет фона: янтарный
- Контроллеры ЖК-панели:
- 2× Контроллер сегментов К145ВГ10 (KS0108)
- 1× Контроллер линий К145ВГ9Н5 (KS0107)
- Интерфейс: параллельный (8 бит)
- Напряжение питания: 5 В
- Напряжение логических уровней: 3,3–5 В
- Ток потребления: 4 мА
- Потребляемый ток подсветки: 64 мА
- Видимая область: 60×32,6 мм
- Размеры модуля: 75×52,7×15 мм
