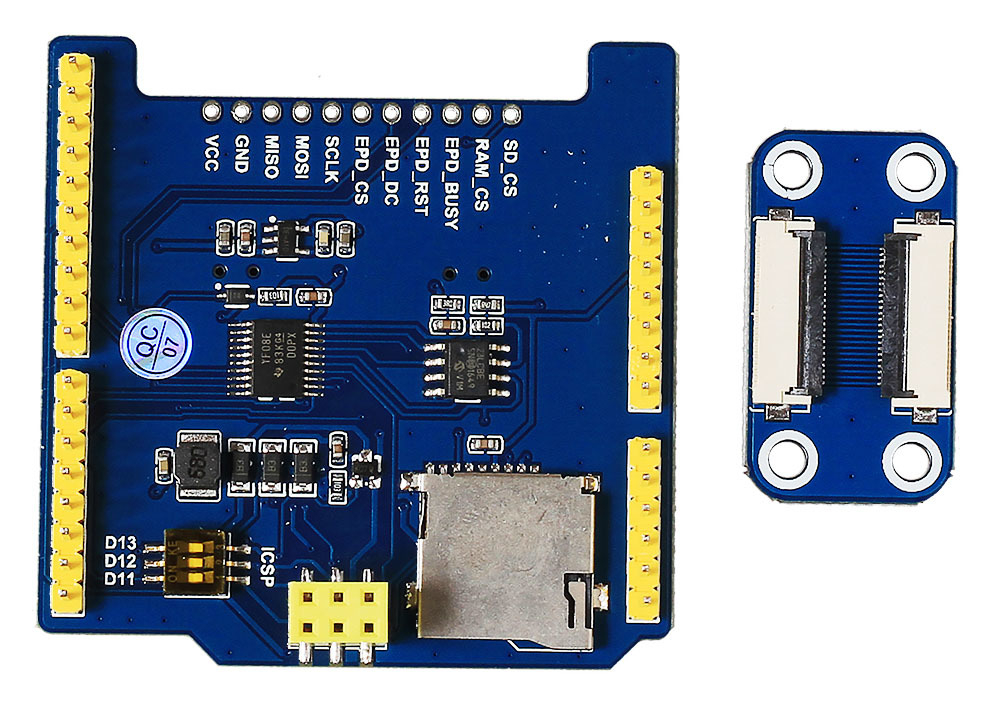

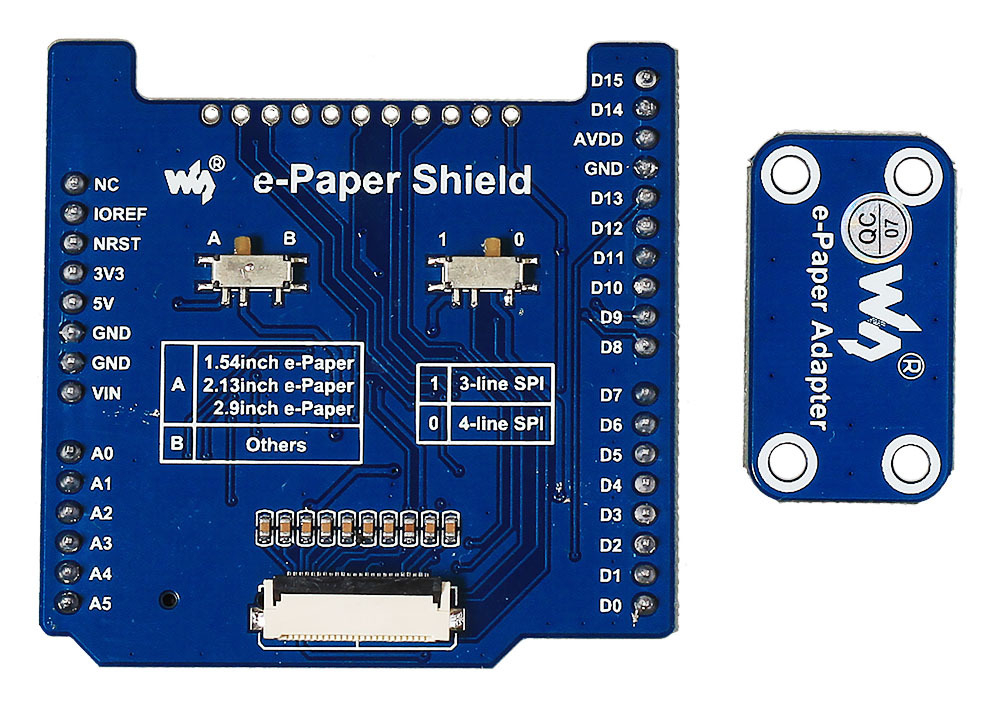

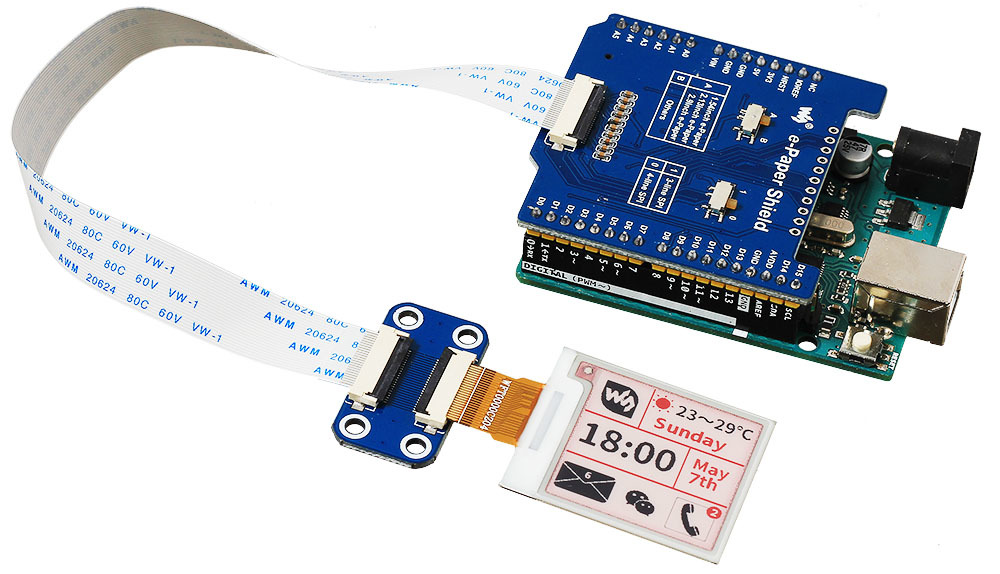

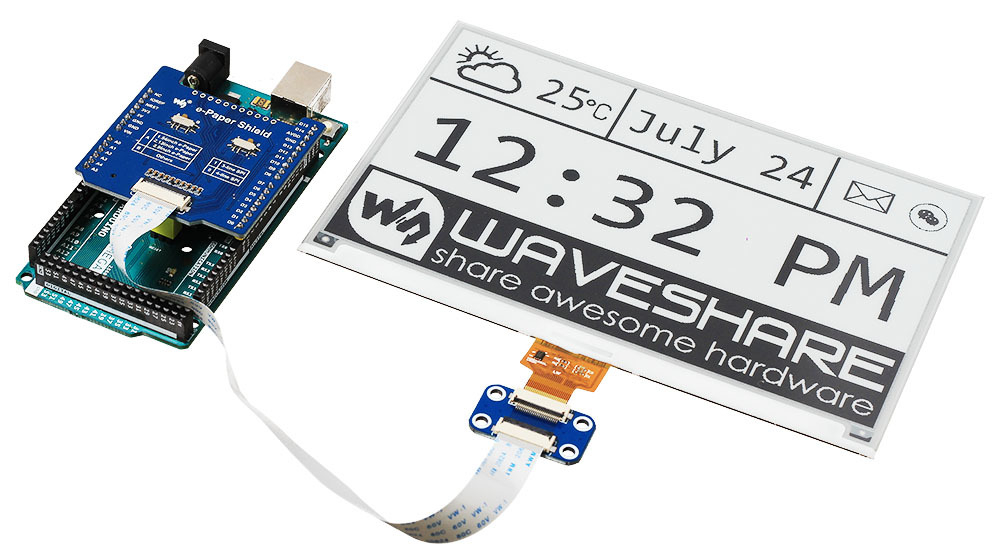

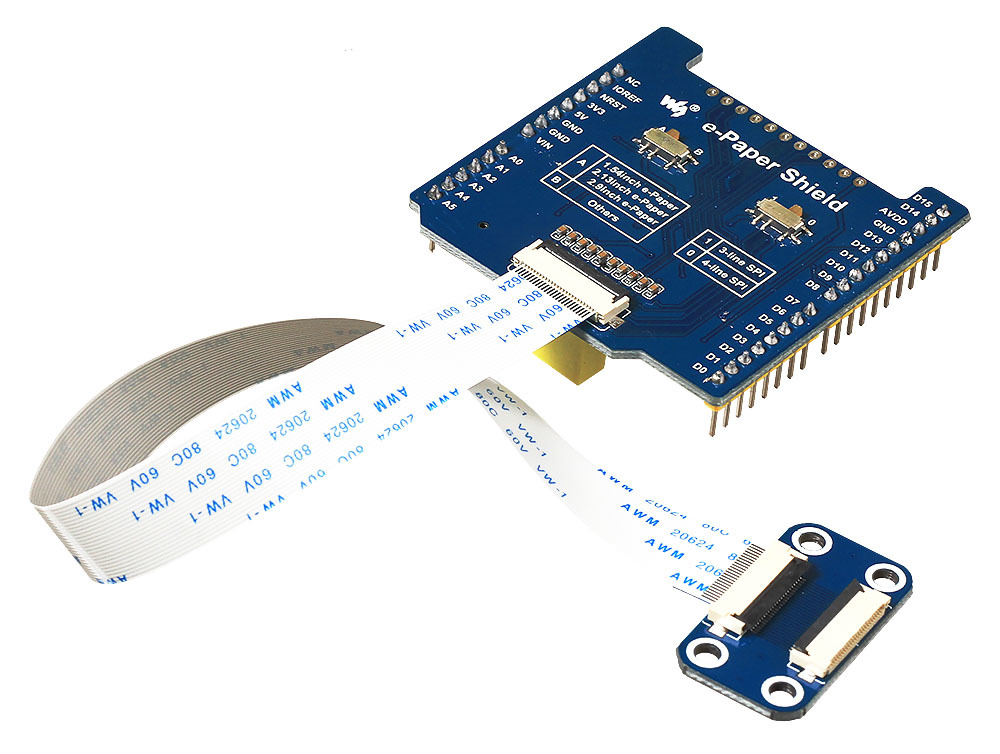

Чтобы подключить экран из электронной бумаги к Arduino, не нужно городить огород и подбирать разъёмы. Возьмите специальный E-Ink Shield, и вам останется только подключить к нему сигнальный шлейф экрана. К шилду подходят дисплеи Waveshare E-Ink с интерфейсом SPI.В комплекте приложен удлинительный шлейф с платой-коннектором на случай, если родного шлейфа экрана не хватит для удобного подключения.ПодключениеМодуль в виде шилда устанавливается сверху на любой контроллер Arduino формата R3 и совместимые платформы.На плате установлена обвязка для согласования уровней напряжения, поэтому экранные панели E-Ink можно смело подключать к контроллерам с рабочим напряжением от 3,3 до 5 В.Встроенный адаптер позволяет выводить на экран изображения, сохранённые на карте памяти microSD. Также на борту установлен 1 Мбит SPI-памяти.На шилде находятся два переключателя для выбора режимов работы:Interface Config выбирает режим SPI: 4-wire или 3-wire.Display Config задаёт режим частичного или полного обновления экрана: первое положение для монохромных дисплеев E-Ink на 1,54 / 2,13 / 2,9 дюйма, второе для остальных.Комплектация1× Плата-модуль E-Ink Shield1× Плата-коннектор1× Соединительный шлейф FPC (24 контакта)ХарактеристикиРабочее напряжение: 3,3–5 ВСовместимые дисплеи: Waveshare e-Paper (E-Ink)Интерфейс: 3-wire SPI, 4-wire SPI (по умолчанию)SPI-память: 1 МбитПоддержка карт памяти: microSDГабариты модуля: 53,3×53,3 ммГабариты платы-коннектора: 31,8×17,5 ммРесурсыТехническое описание и примеры использования
