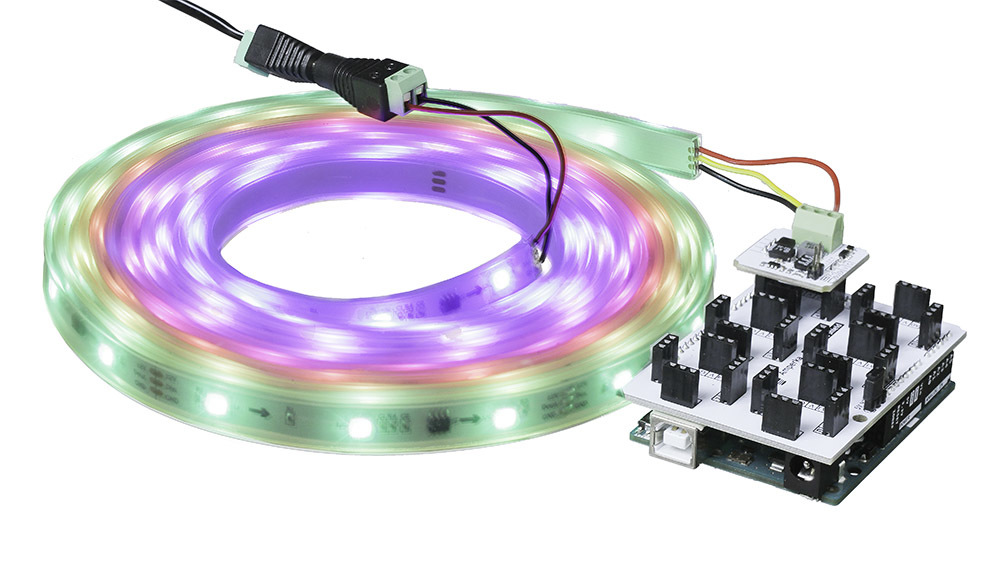

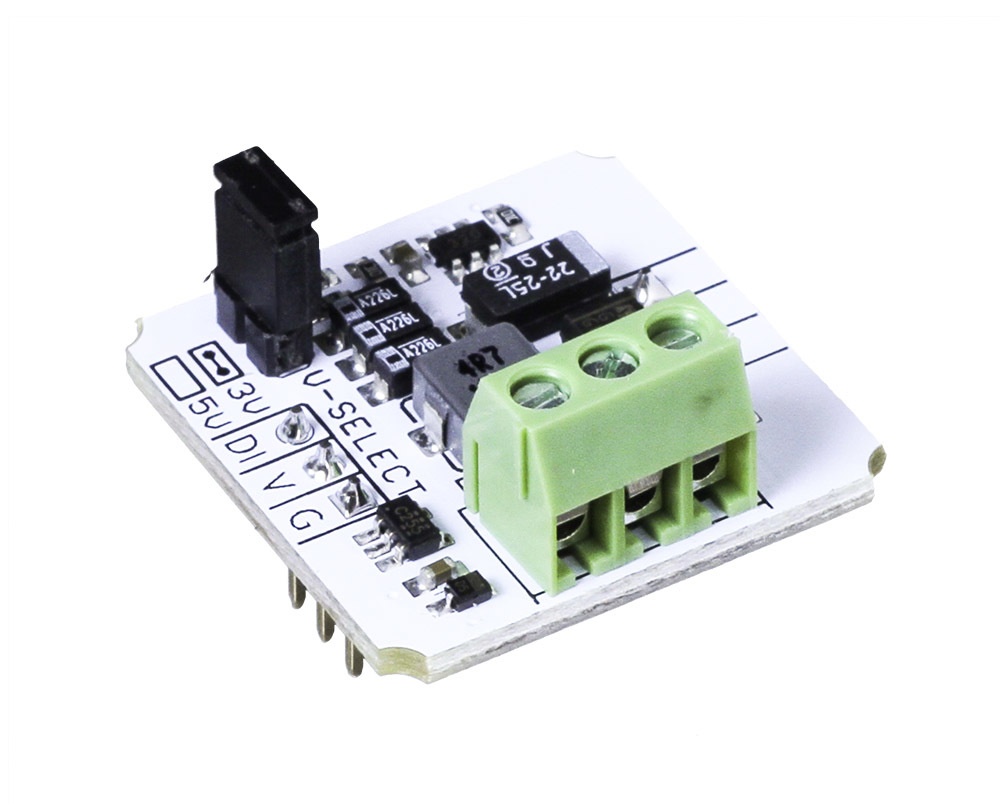

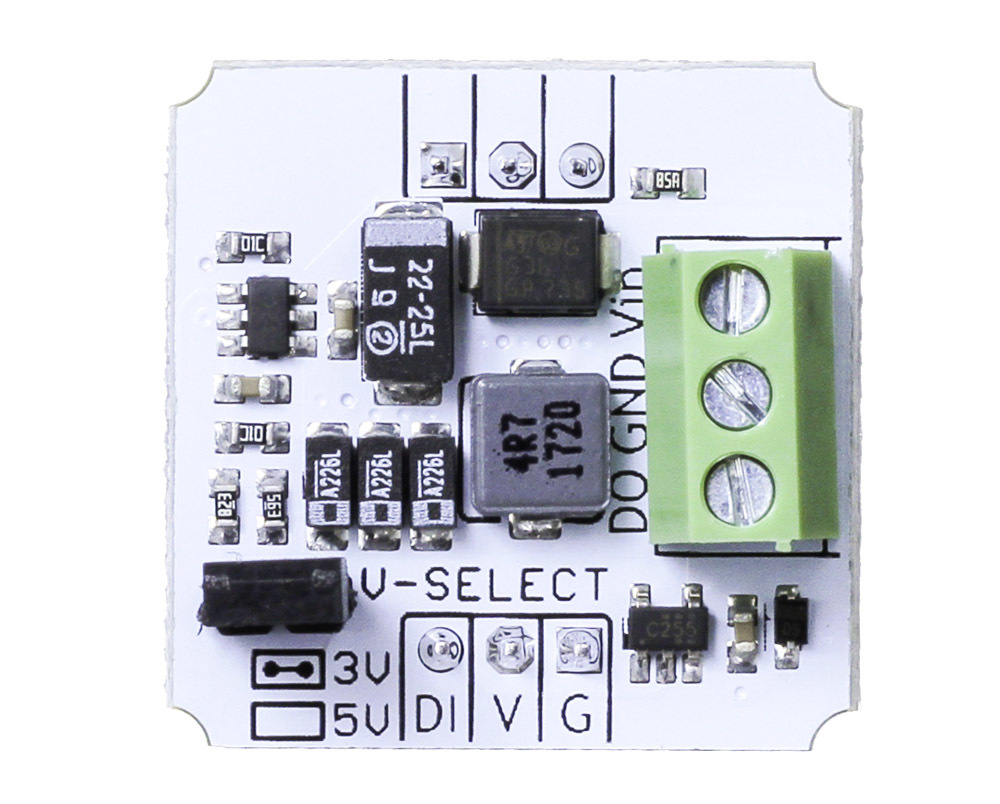

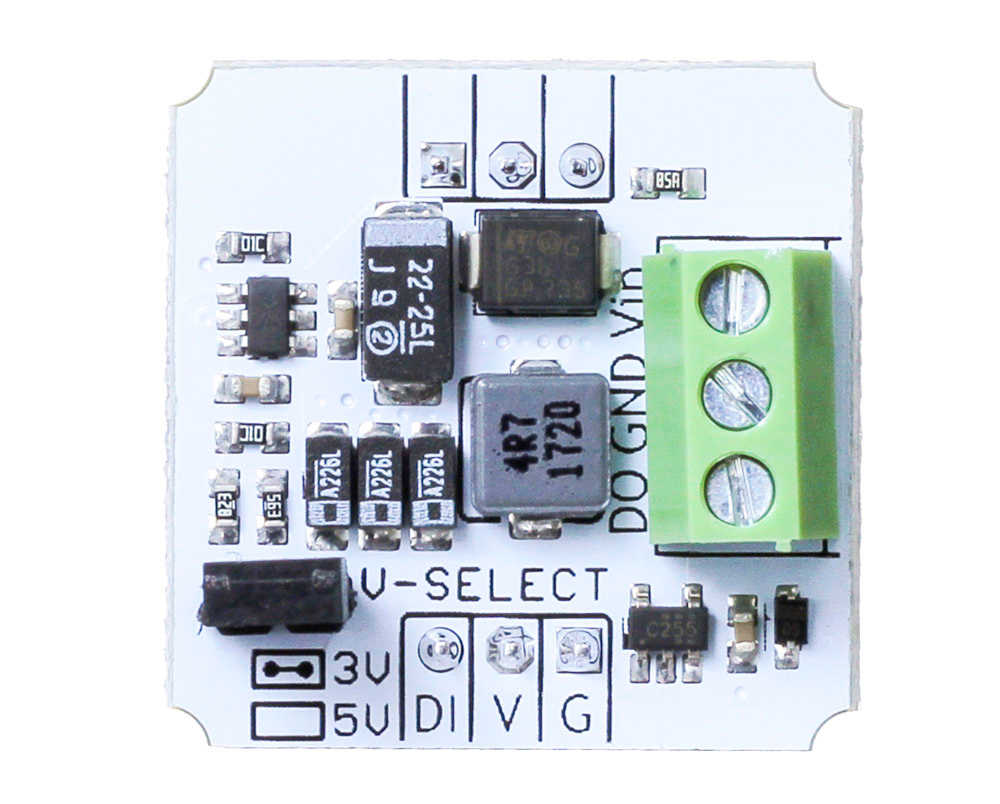

Компактный модуль решает сразу две задачи: управляет лентами WS2812 и выполняет функцию понижающего преобразователя DC-DC.Драйвер светодиодных лент WS2812Адресные светодиодные ленты украшают интерьер, работают в рекламных конструкциях, используются в светомузыкальных установках и системах наподобие Ambilight.Модуль предельно упрощает подключение адресных светодиодов WS2812 к управляющей электронике. Вставьте провода ленты в клеммник, закрутите винты и подключите модуль к управляющей плате.Понижающий преобразователь DC-DCНа борту модуля также предусмотрен понижающий преобразователь напряжения TPS562200, который запитает управляющую плату от блока питания светодиодной ленты.Модуль будет полезен и без светодиодной ленты, когда необходимо просто понизить входное напряжение 5–14 В до 3,3 или 5 В с выходным током до 2 А.ПодключениеМодуль подключается к управляющей электронике через Troyka-контакты:Сигнальный (DI) — входные данные для светодиодной ленты, которые поступают с цифрового пина контроллера.Питание (V) — выходное напряжение преобразователя DC-DC (3,3/5 В), которым питается контроллер.Земля (G) — общая земля.При подключении к платформам форм-фактора Arduino R3 рекомендуем использовать Troyka Shield или Troyka Slot Shield. А для микрокомпьютеров Raspberry Pi предусмотрен Troyka HAT. Также модуль физически совместим с breadboard’ом.Светодиодная лента WS2812 подключается к модулю через винтовой клеммник:Сигнальный (DO) — выходные данные для светодиодной ленты, соединяемые со входом DI на ленте.Земля (GND) — общая земля.Питание (Vin) — вход для питания напряжением 12 В от светодиодной ленты или внешнего блока питания.Комплектация1× Плата-модуль1× Трёхпроводной шлейфХарактеристикиПреобразователь DC-DC: TPS562200Входное напряжение: 5–14 ВВыходное напряжение:3,3 В (с джампером)5 В (без джампера)Максимальный выходной ток: 2 АРазмеры: 25,4×25,4 ммРесурсыВидеообзор модуля:Инструкция, примеры использования и документацияЧто такое Troyka-модули?
