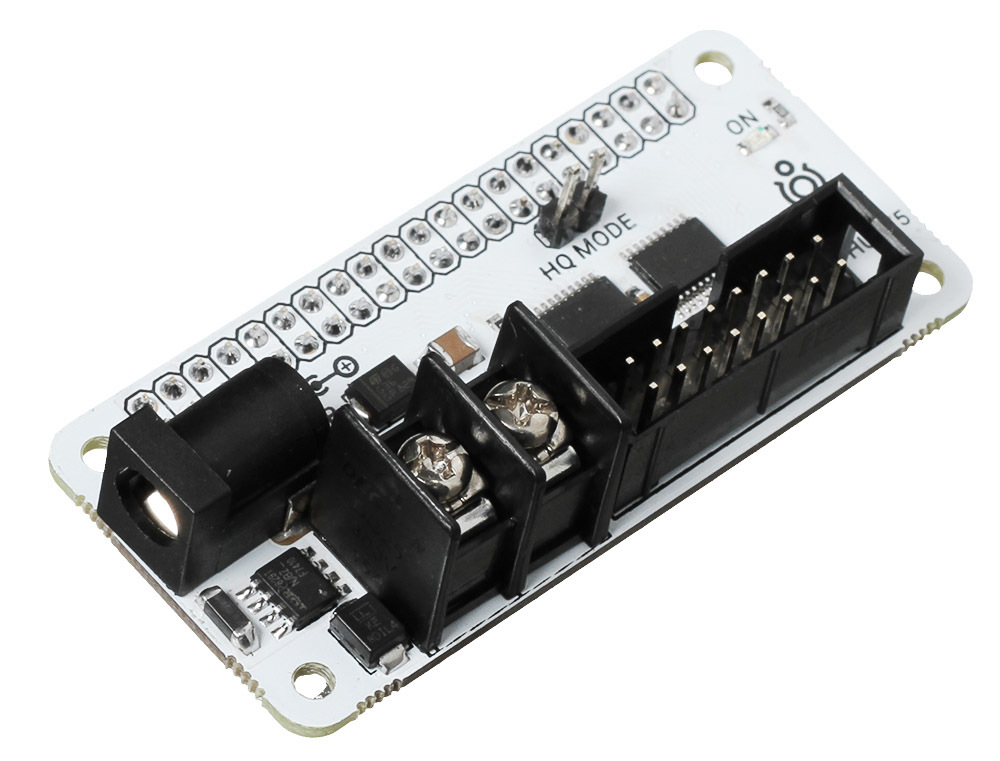

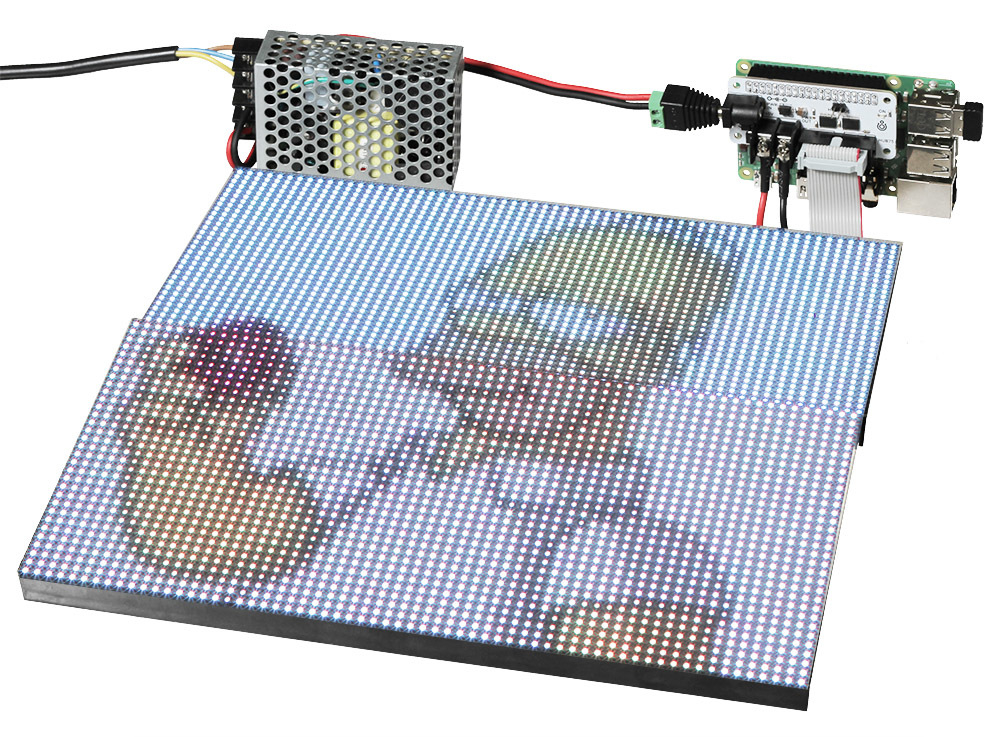

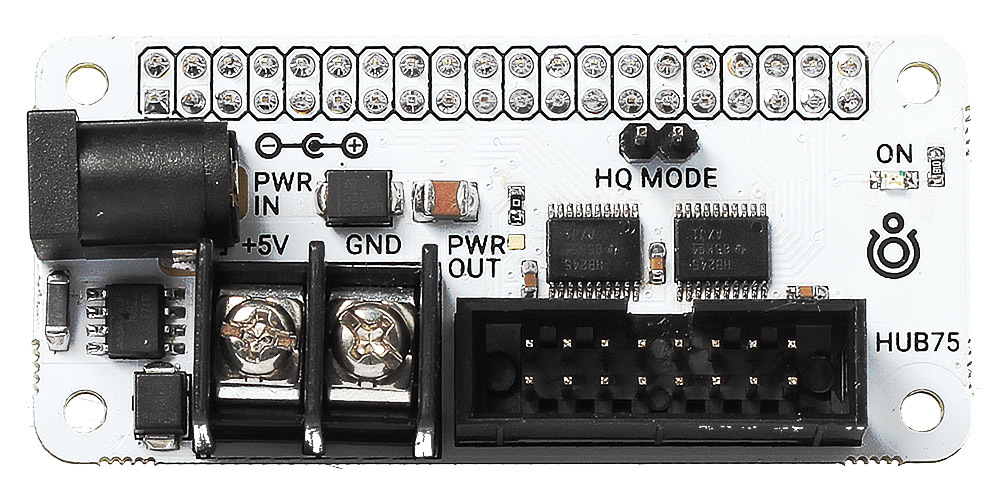

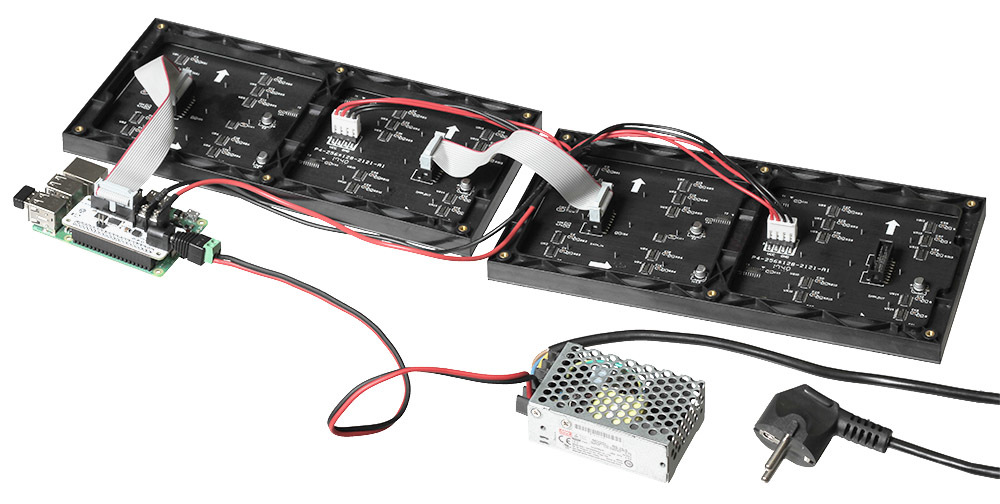

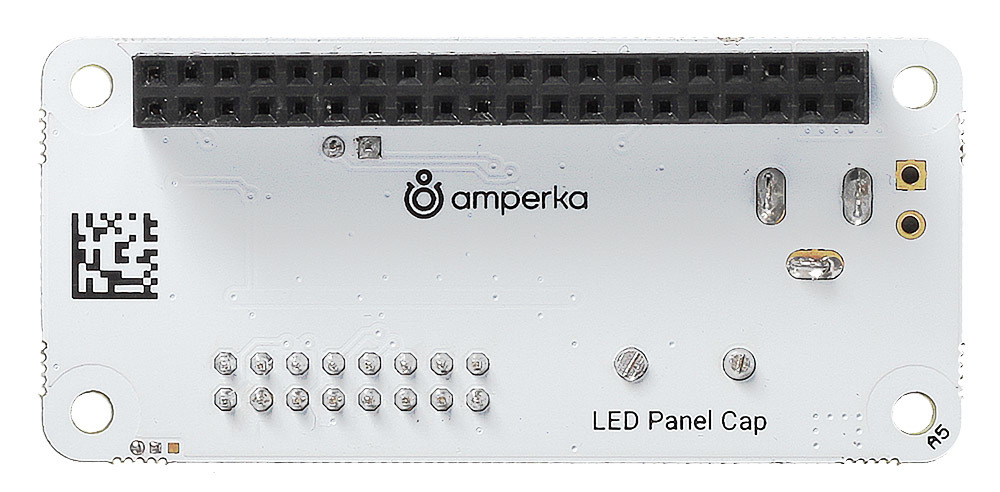

Интерактивный билборд, электронное табло или видеостену легко собрать из светодиодных RGB-матриц. Но подключить к одноплатнику Raspberry Pi без кучи проводов и танцев с бубном уже не так просто. Жизнь значительно упростит компактный драйвер светодиодных матриц.Особенности драйвераВыходной ток на пинах одноплатника слабый и не может управлять матрицей напрямую. Поэтому на борту драйвера мы распаяли логические буферы — они усилят управляющий сигнал до нужного уровня.Светодиодные матрицы имеют сложные схемы управления и подключения. Через драйвер одноплатник и матрицы коммутируются за пару секунд.На борту модуля предусмотрена защита от переплюсовки. Если ошибётесь с полярностью питания вся электроника останется невредимой.ПитаниеПитание модуля подаётся через DC-гнездо 2,1 мм. Входное напряжение проходит через схему защиты, попадает на Raspberry Pi и клеммник питания матриц.Каждая светодиодная матрица работает строго от 5 вольт и потребляет до 4 ампер. Для подключения одной матрицы рекомендуем использовать внешний блок питания (5 В, 5 А) и провод с DC-штекером 2,1 мм. Для подключения дополнительных панелей нужно кратно увеличивать запас по току.Комплектация1× Драйвер RGB-матрицыХарактеристикиЛогический преобразователь уровней: 2× SN74AHCT245Входное напряжение: 5 ВЗащита от переплюсовкиРазъём питания: DC Barrel Jack (2,1 мм)Габариты: 65×30 ммРесурсыОбзор драйвера:Инструкция, примеры использования и документацияПримеры работы для Raspberry Pi
