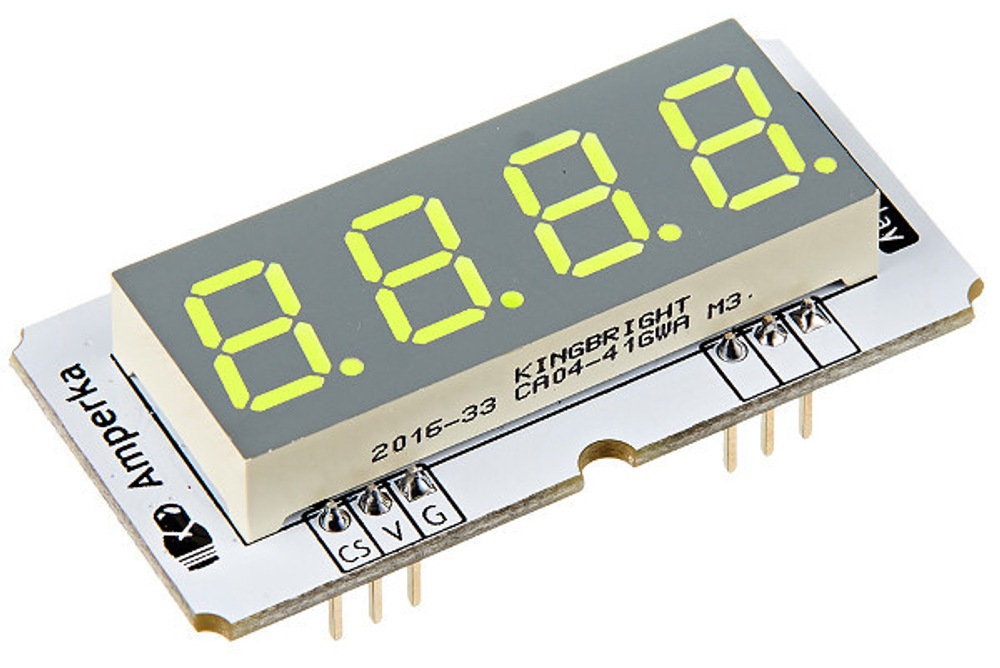

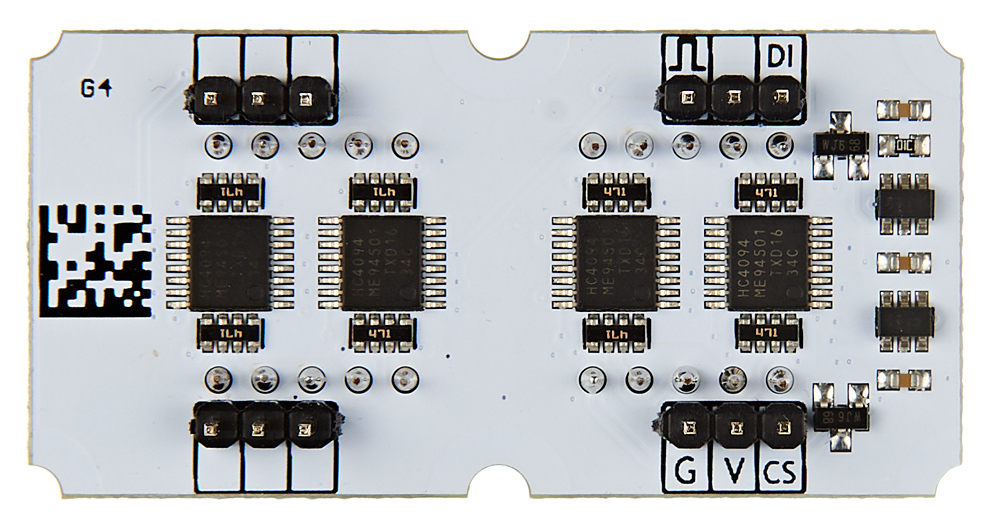

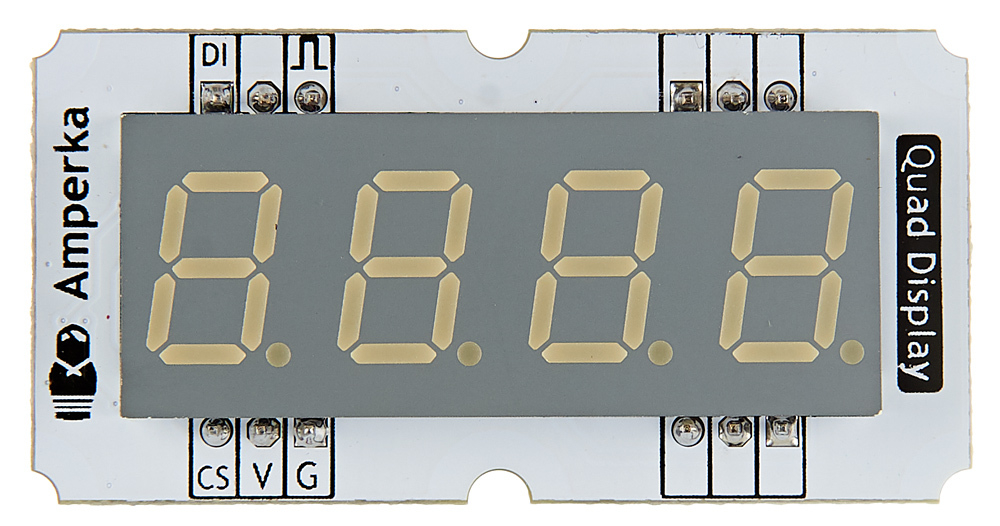

В вашем чудо-проекте необходимо выводить числа: значение с сенсора или текущее время? Четырёхразрядный семисегментный индикатор из линейки Troyka-модулей — самый простой способ решить задачу. С ним очень просто работать, вам не придётся возиться с пайкой, десятками резисторов и проводов на макетке — всё уже готово.Этот модуль содержит в себе четыре индикатора, при этом для управления ими достаточно одного порта SPI.Модуль работает с управляющими сигналами напряжением от 3 до 5 вольт. Поэтому индикатор совместим с большинством плат, в том числе с Raspberry Pi.Благодаря библиотеке QuadDisplay, работа с модулем не вызовет затруднений.Модуль из серии Troyka Module можно красиво разместить на лицевой панели вашего устройства, прикрутив его винтами М3.ПодключениеМодуль подключается к управляющей электронике двумя трёхпроводными шлейфами.С контроллером модуль общается по протоколу SPI через две тройки пинов.Верхняя группа контактов предназначена для получении данных от контроллера:контакт DI (или MOSI) — вход индикатора — подключите к пину DO микроконтроллераконтакт SCK — пин последовательного тактового сигнала — к пину генератора тактовых импульсовНижняя группа — для выбора устройства и питания:контакт CS — выбор ведомого устройства — подключите к пину SS микроконтроллераконтакт V — к контакту питания 3.3 — 5 Вконтакт G — к землеПри подключении к Arduino будет крайне удобно использовать Troyka LP Shield. Два шлейфа для подключения включены в комплект.Модуль физически совместим с breadboard’ом.Комплектация1× Плата-модуль2× Трёхпроводной шлейфХарактеристикиНапряжение питания: 3–5 ВМаксимальный потребляемый ток: 150 мА (при питании от 5 В)Габариты: 50,8×25,4 ммРесурсыИндикатор в проекте климат-контроля:Инструкция по использованию, примеры и документацияЧто такое Troyka-модули?Библиотека для ArduinoПростой климат-контрольЧасы Фишера для быстрых шахматЦифровые часыИгра «Саймон говорит…»МетеостанцияКухонный таймер
