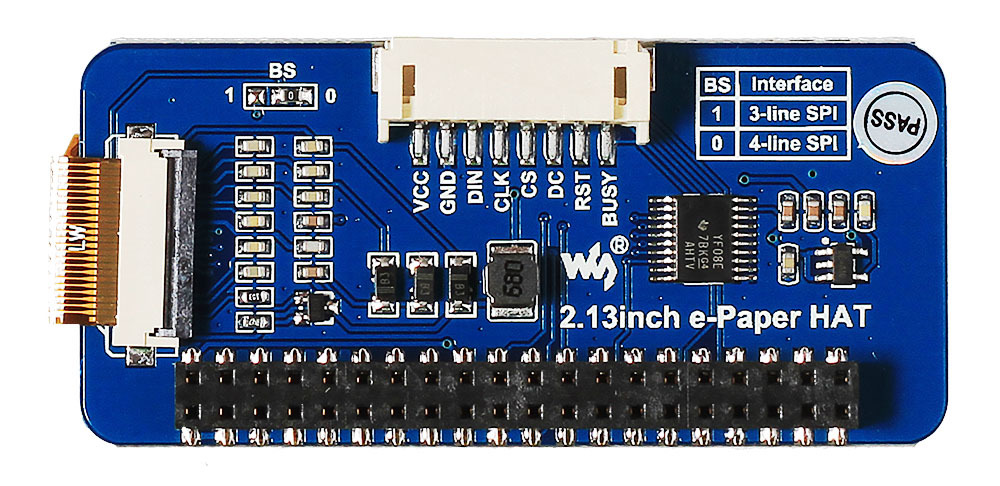

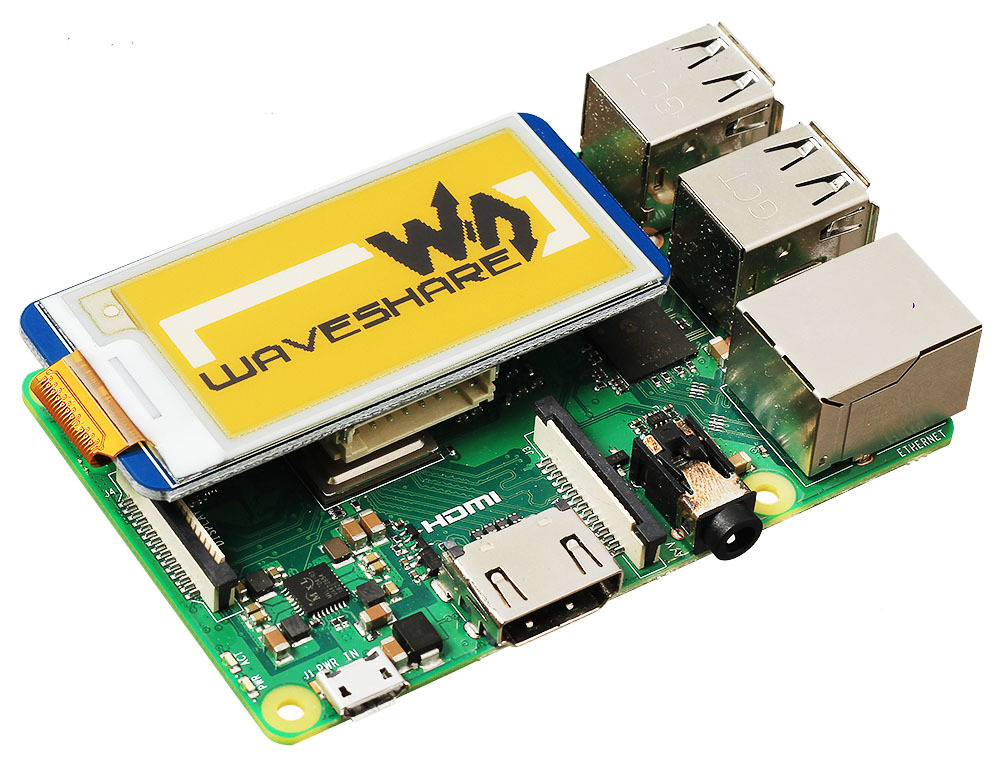

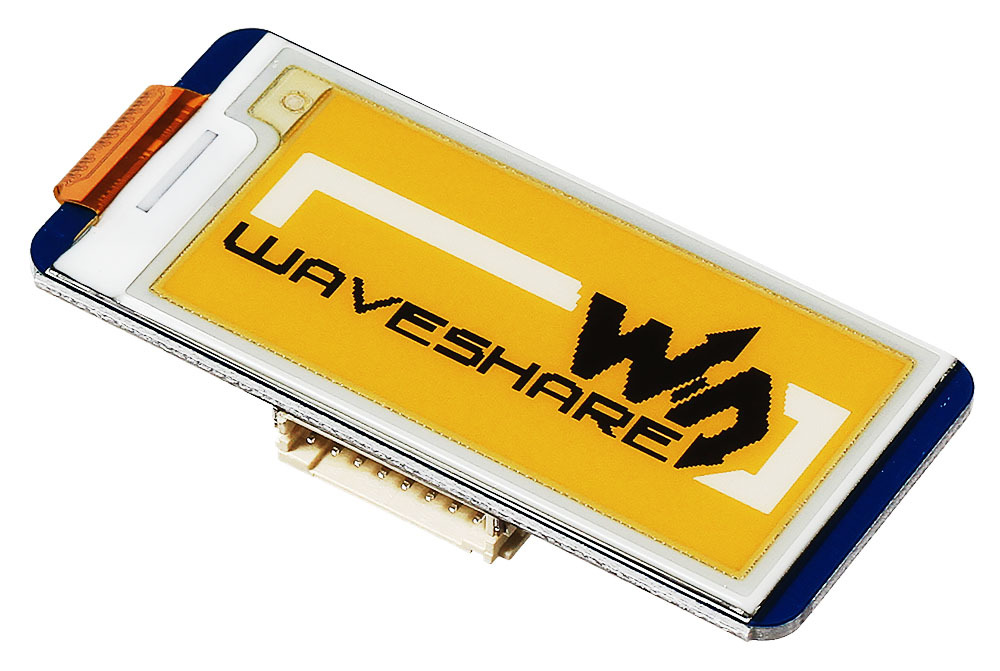

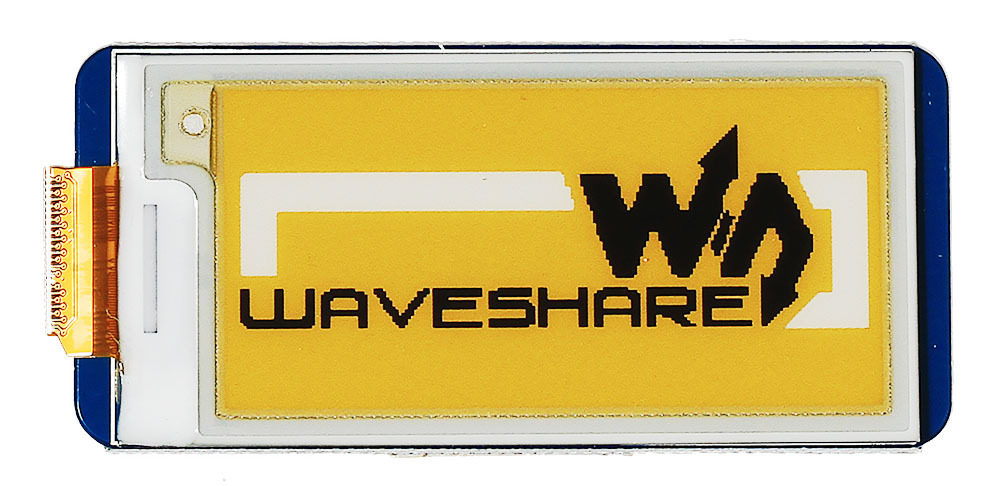

Дисплейный модуль на электронных чернилах E-Ink для Raspberry Pi выводит текстовую и графическую информацию, но при этом расходует куда меньше энергии, чем ЖК-панель с подсветкой. А ещё он хранит изображение после отключения! Используйте дисплей на электронной бумаге там, где важно низкое энергопотребление, или когда обычному LCD-экрану не хватает читаемости и углов обзора.Особенности дисплеев E-InkСверхнизкое энергопотребление: подсветка не требуется, энергия тратится лишь на обновление экрана.Последнее изображение хранится даже при снятом питании.Свободные углы обзора и хорошая читаемость под прямым светом.Ограниченная палитра: в данном случае — чёрный, белый и жёлтый цвет без полутонов.Долгое время обновления, из-за чего экран не подходит для видео.НачинкаДисплейный модуль E-Ink обладает диагональю 2,13” дюйма и разрешением 212×104 пикселей. Изображение выводится в чёрном, белом и жёлтом цвете без полутонов. У каждого пикселя есть только два состояния: включён и выключен. При обновлении изображения на экране происходит несколько циклов мерцания — не пугайтесь, это нормальное поведение дисплеев E-Ink.ПодключениеДисплейный модуль устанавливается на микрокомпьютер Raspberry Pi через 40-контактный разъём GPIO. Общение между ними происходит по интерфейсу SPI.Также возможно SPI-подключение к управляющим платам с помощью 8-контактного шлейфа со следующей распиновкой:VCC — питание 3,3–5 В;GND — земля;DIN — линия SPI MOSI для передачи данных от ведущего устройства к ведомому;CLK — линия SPI SCLK с тактовым сигналом;CS — выбор чипа SPI (низкий уровень — активное состояние);DC — управляющий пин Data/Command (высокий уровень для данных, низкий для команд);RST — инициализация сброса при низком уровне;BUSY — сигнал занятого состояния при низком уровне.На плате установлена обвязка для согласования уровней напряжения, поэтому дисплейный модуль толерантен к питанию 3,3–5 В.Готовые библиотеки для дисплеев e-Paper позволяют выводить на них строки символов ASCII, примитивные геометрические фигуры, а также отрисовывать на экране монохромные изображения по точкам.Подробную техническую информацию и примеры работы читайте в инструкции на нашей Wiki.Комплектация1× Дисплейный модуль E-Ink1× Соединительный шлейф (8 контактов)ХарактеристикиМодель: Waveshare 2.13inch e-Paper HAT (C) (SKU 14226)Технология: электрофоретический дисплей (электронная бумага)Диагональ: 2,13 дюймаРазрешение: 212×104Цветность: чёрный, белый, жёлтый (2 градации: 0% и 100%)Полное время обновления: 15 сРазъёмы подключения: 40-пиновый GPIO для Raspberry Pi и 8-пиновый разъём для остальных платИнтерфейс: SPIНапряжение питания: 3,3–5 ВЭнергопотребление: менее 0,017 мВтРасход энергии на обновление: 26,4 мВтВидимая область экрана: 48,6×23,7 ммРазмеры модуля: 65×30,2 ммРесурсыИнструкция, примеры использования и документацияДисплеи E-Ink: энергосберегающая альтернатива для LCDБиблиотека Waveshare e-Paper
