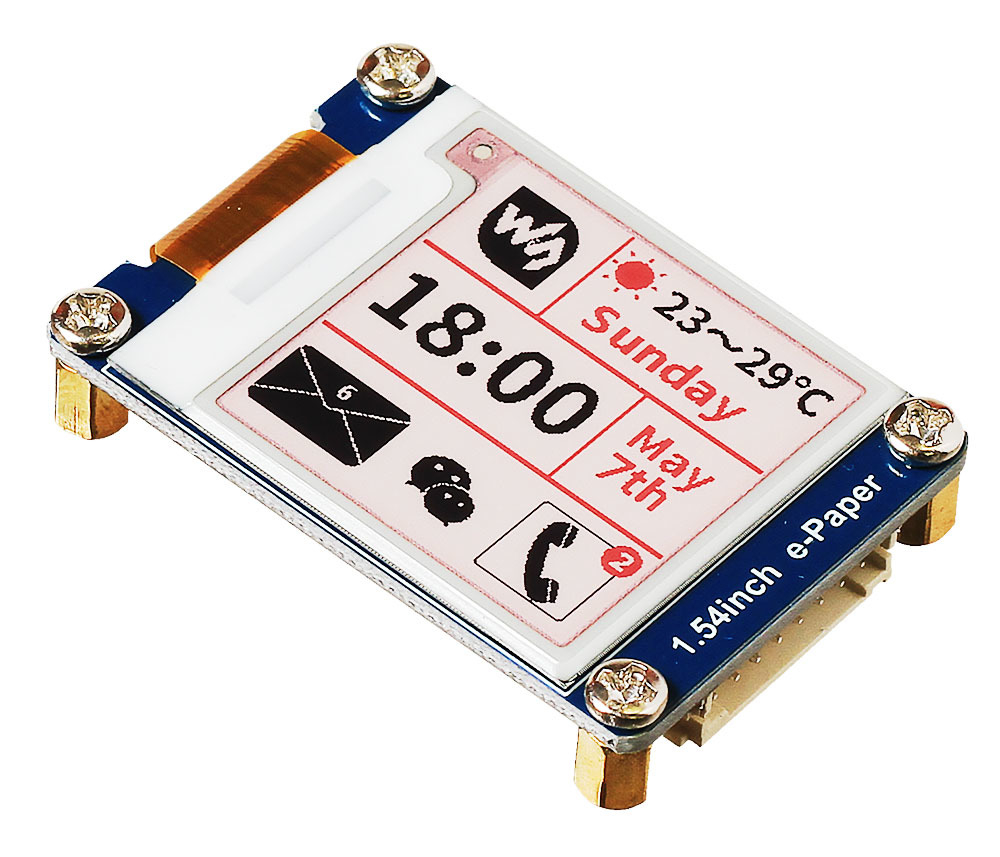

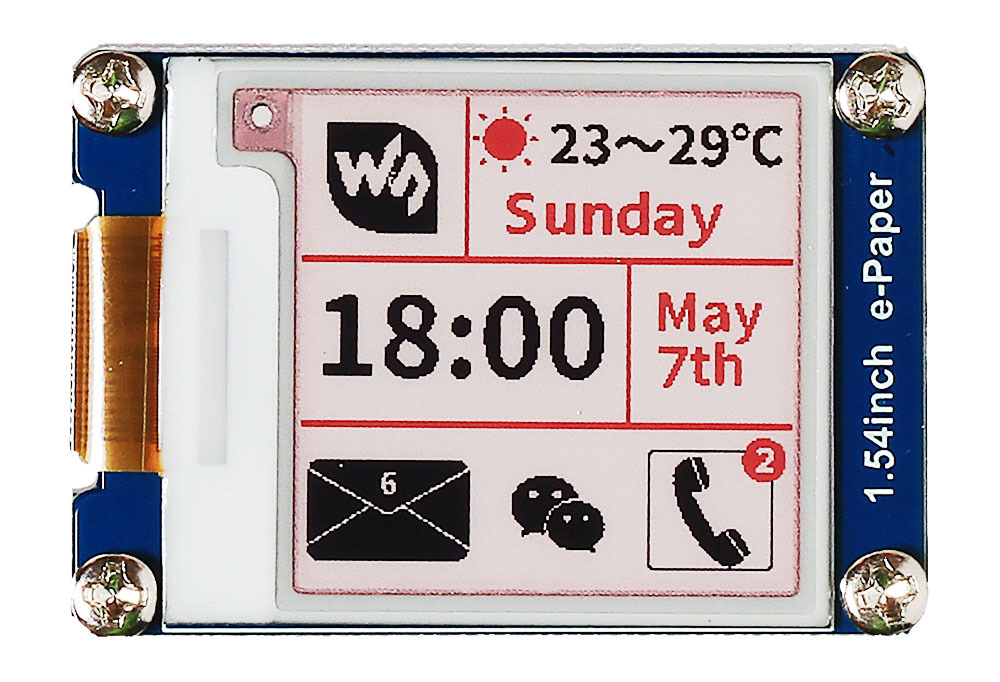

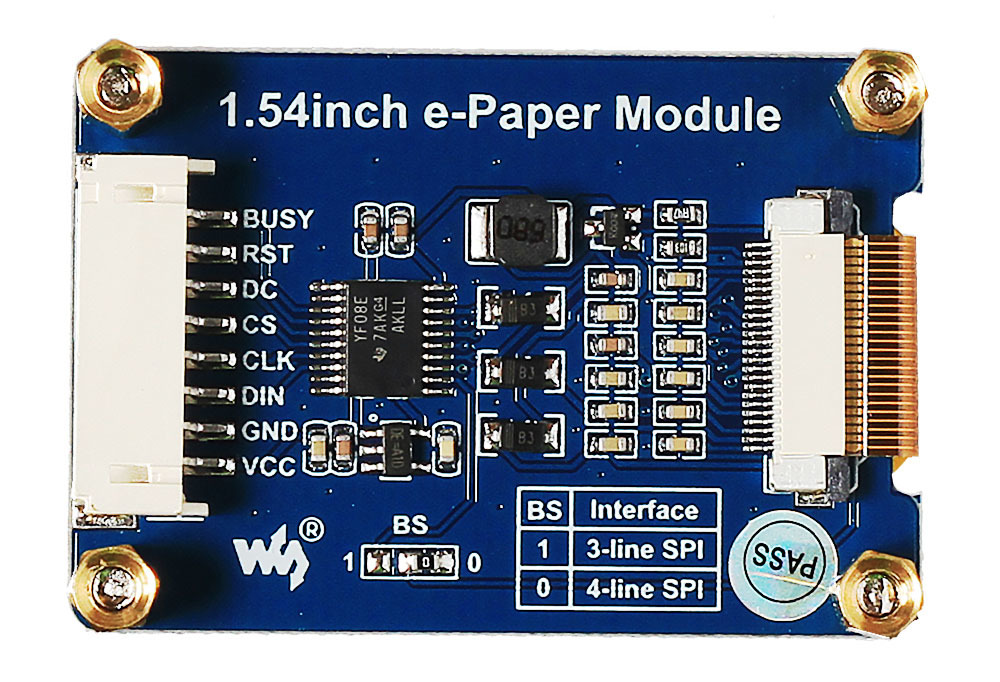

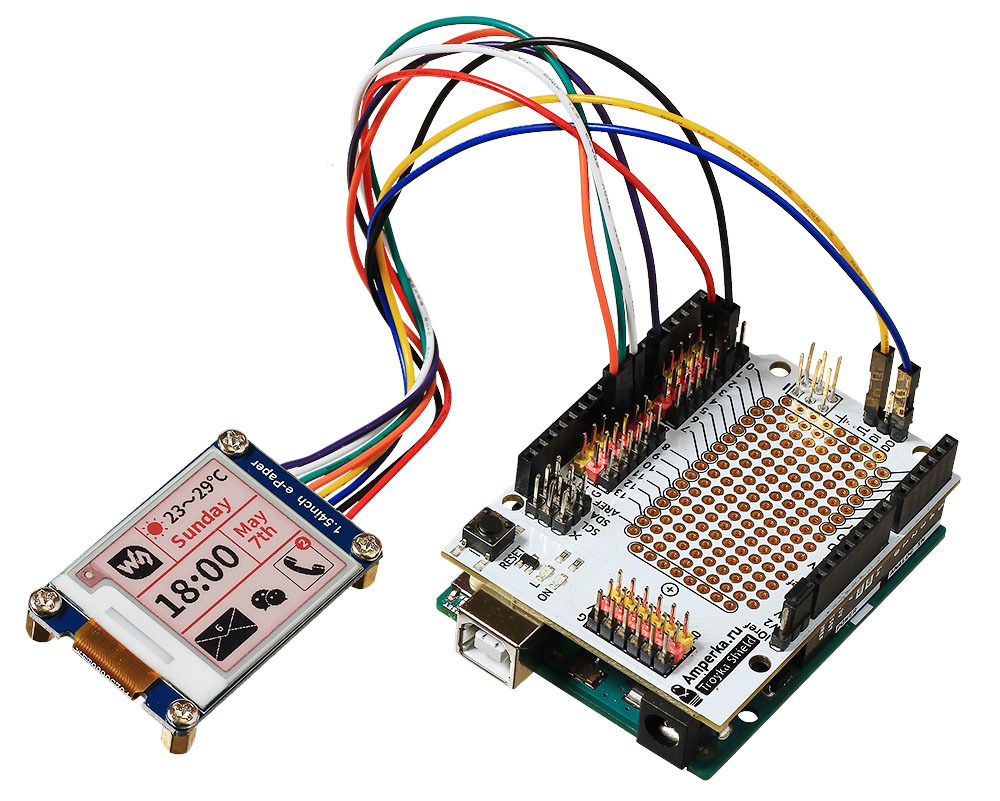

Дисплейный модуль на электронных чернилах E-Ink способен выводить текстовую и графическую информацию, но при этом расходует куда меньше энергии, чем ЖК-панель с подсветкой. А ещё он хранит изображение после отключения! Используйте дисплей на электронных чернилах там, где важно низкое энергопотребление, или когда обычному LCD-экрану не хватает читаемости и углов обзора.Особенности дисплеев E-InkСверхнизкое энергопотребление: подсветка не требуется, энергия тратится лишь на обновление экрана.Последнее изображение хранится даже при снятом питании.Свободные углы обзора и хорошая читаемость под прямым светом.Ограниченная палитра: в данном случае — чёрный, белый и красный цвет без полутонов.Долгое время обновления, из-за чего экран не подходит для видео.НачинкаДисплейный модуль E-Ink обладает диагональю 1,54 дюйма и разрешением 200×200 пикселей. Изображение выводится в чёрном, белом и красном цвете без полутонов. У каждого пикселя есть только два состояния: включён и выключен. При обновлении изображения на экране происходит несколько циклов мерцания — не пугайтесь, это нормальное поведение дисплеев E-Ink.Устройство поставляется в виде готового экранного модуля для крепления на 4 винта. Если вам нужна голая панель — обратите внимание на экран E-Ink 1,54 дюйма.ПодключениеДисплейный модуль подключается к управляющей плате через интерфейс SPI.Распиновка выглядит следующим образом:VCC — питание 3,3 В;GND — земля;DIN — линия SPI MOSI для передачи данных от ведущего устройства к ведомому;CLK — линия SPI SCLK с тактовым сигналом;CS — выбор чипа SPI (низкий уровень — активное состояние);DC — управляющий пин Data/Command (высокий уровень для данных, низкий для команд);RST — инициализация сброса при низком уровне;BUSY — сигнал занятого состояния при низком уровне.На плате установлена обвязка для согласования уровней напряжения, поэтому дисплейный модуль можно смело подключать к управляющим платформам с рабочим напряжением 3,3–5 В, наподобие Raspberry Pi или Arduino. Для последних понадобятся штырьковые соединители или плата расширения Troyka Shield.Готовые библиотеки для дисплеев e-Paper позволяют выводить на них строки символов ASCII, примитивные геометрические фигуры, а также отрисовывать на экране монохромные изображения по точкам.Комплектация1× Дисплейный модуль E-Ink1× Соединительный провод (8 пинов)ХарактеристикиМодель: Waveshare 1.54inch e-Paper Module (B) (SKU 13338)Технология: электрофоретический дисплей (электронная бумага)Диагональ: 1,54 дюймаРазрешение: 200×200Цветность: чёрный, белый, красный (2 градации: 0% и 100%)Полное время обновления: 8 сИнтерфейс: SPIНапряжение питания: 3,3–5 ВЭнергопотребление: менее 0,017 мВтРасход энергии на обновление: 26,4 мВтВидимая область экрана: 27,6×27,6 ммРазмеры модуля: 48×33 ммРесурсыДисплеи E-Ink: энергосберегающая альтернатива для LCDБиблиотека Waveshare e-Paper
